Apple1 Computer SBC組み立てその７

１．キットで購入した場合のジャンパー設定について

　２ピン（３箇所）はクローズする
　３ピン（PIA_EN、RAM_EN、ROM_EN)はenable側
　３ピン（Ａ１３，Ａ１４）はＧＮＤ側



２．PIA_EN

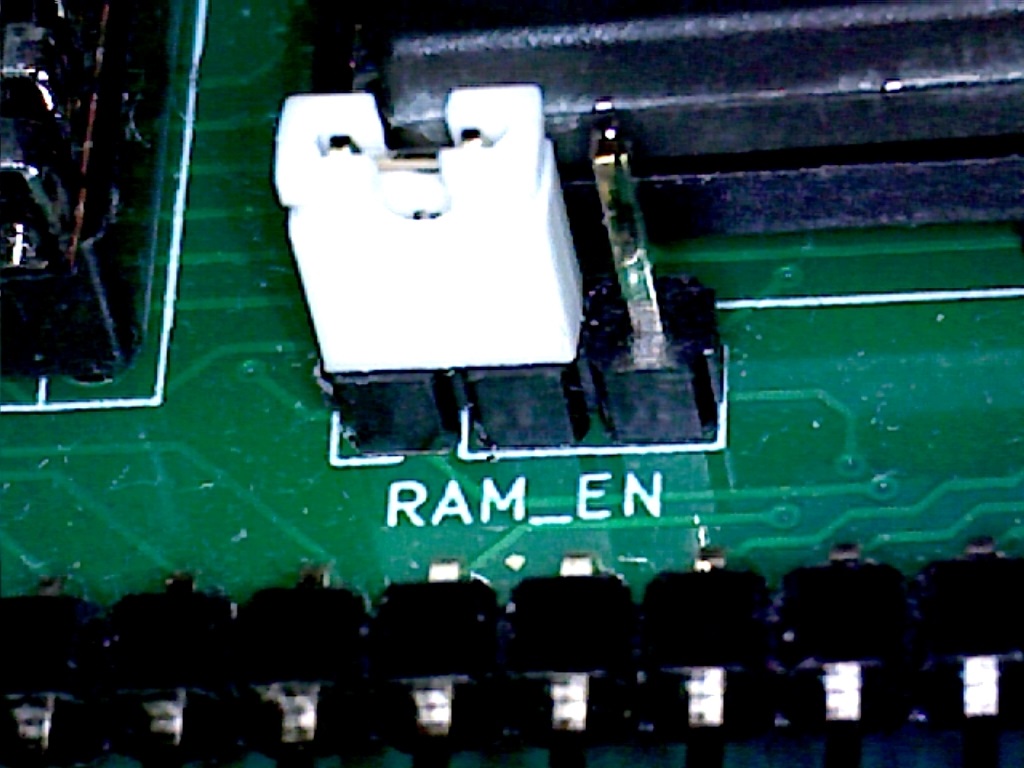

３．RAM_EN


４．ROM_EN


５．A13,A14
