ＡｐｐｌｅＩＩ

１．AppleIiに2513修理基板を装着します。
　

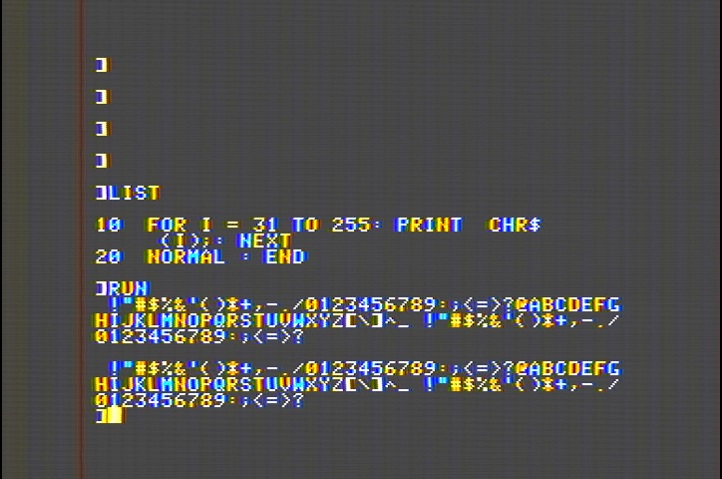

２．AppleIIの電源ＯＮで完成ですが、下記プログラムで、文字を確認して下さい。
　

３．完成です。
　

１．基板用リードフレームの不要な部分をカットします。
　　基板にはんだ付け後、赤線のあたりから切断して下さい。
　　

２．ユニバーサル基板（1.6mm厚）の２枚の厚さを利用して、基板用リードフレームの
　　足を均一にカットします。
　　

３．カット後の写真
　　


　　


　
　

１．基板用リードフレームを12ピンに切り分けます。


２．基板用リードフレームを表面からはんだ付けします。
　　慎重に基板に対して垂直になるようにはんだ付けします。
表面



裏面

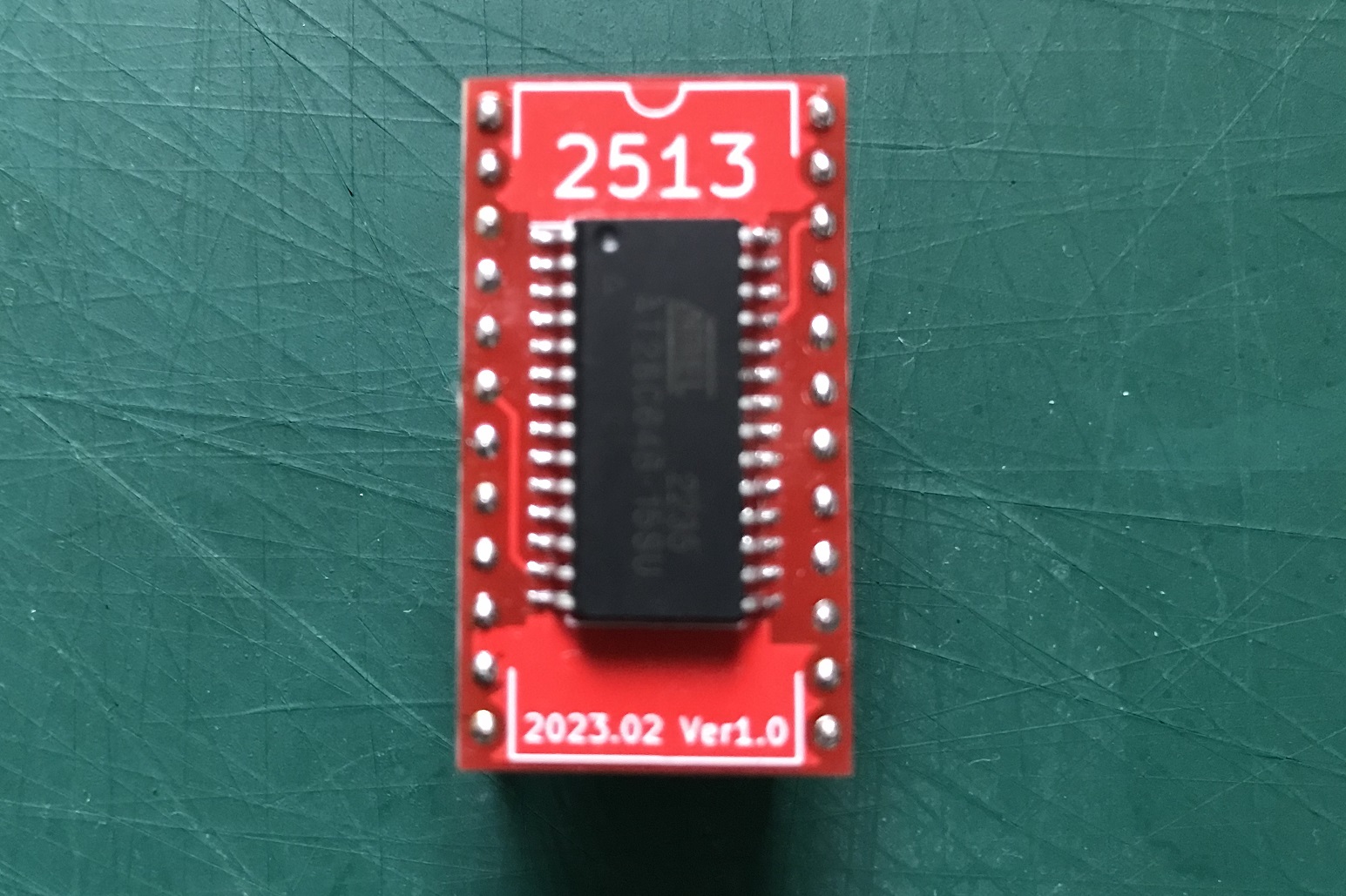

１．Atmel 28C64を基板にはんだ付けします。
下記写真の100均工具を使うと比較的楽に出来ます。

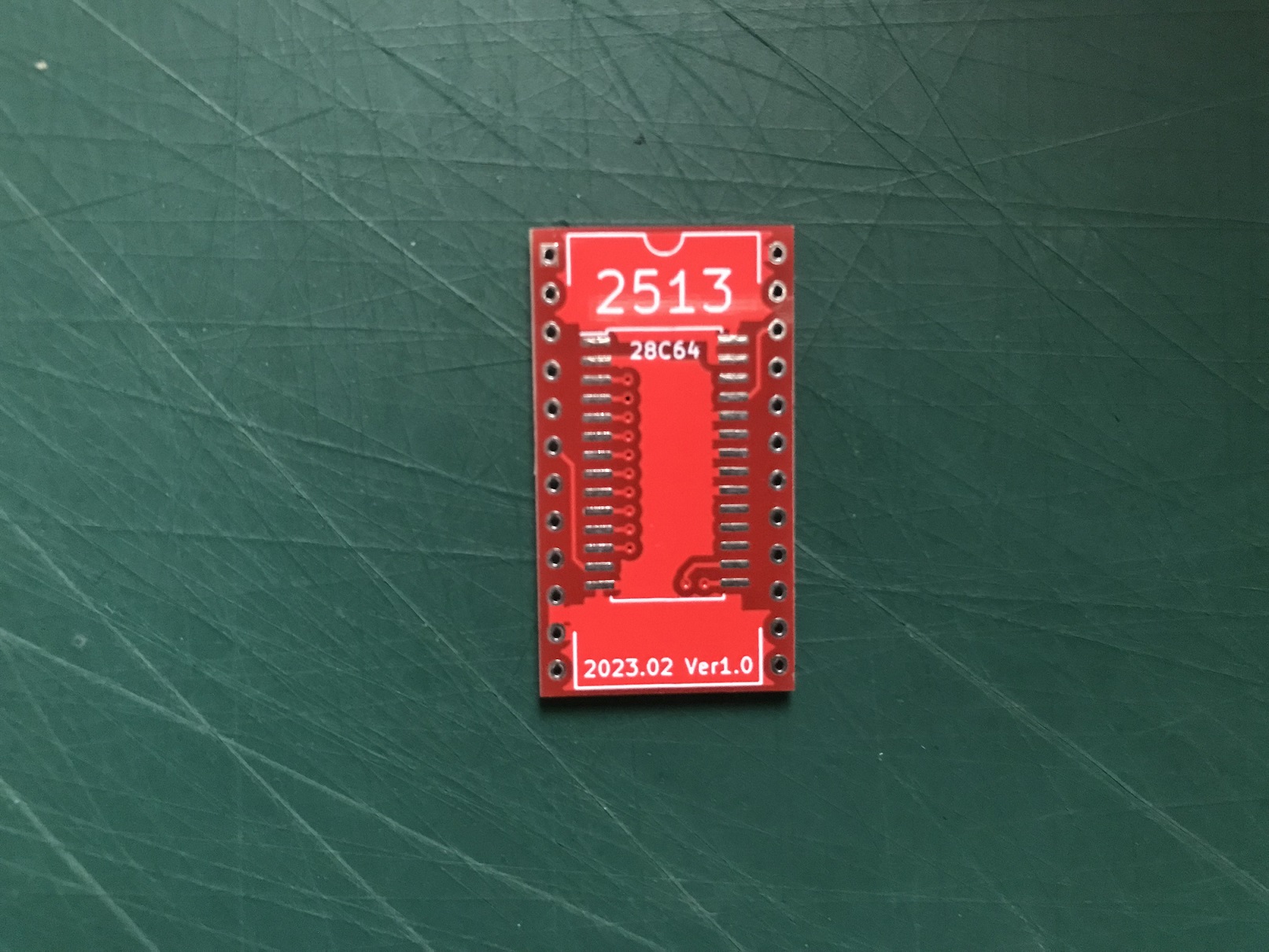

１．基板完成しました。


２．下記リンク先の2513データをAtmel 28C64に書き込みます。
　　（28C64のデータピンを2513にそのまま接続した基板のため、
　　　右に１bitシフトしたデータを書き込みする必要があります。）
　　Apple II Character ROM - 341-0036.bin

準備完了
