  • 2024/04/29 16:31
• Apple1 CASSETTE INTERFACEの参考資料
  １．Apple1 CASSETTE INTERFACEの動作原理について
  　　下記ＵＲＬが参考になりました。
  　　https://www.sbprojects.net/projects/apple1/aci.php

  ２．Apple1 CASSETTE INTERFACEの問題点について
  　　下記ＵＲＬが参考になりました。
  　　http://www.willegal.net/appleii/aci.htm

  　　１）LEDによる入力レベルの調整はあてにならない。
  　　２）入力信号のカップリングコンデンサーは0.1μＦが良い。
  　　３）オリジナルのマニュアルに記載された回路図にミスがる。

  以上です。
  PR
  • Apple1 CASSETTE INTERFACE
  • 2020/03/20 23:34
  • 0
• Apple1 CASSETTE INTERFACEの動作確認
  １．Apple1 Computer SBC基板のInteger Basicの先頭256バイトを$0300に
  　　コピーするテストを行います。

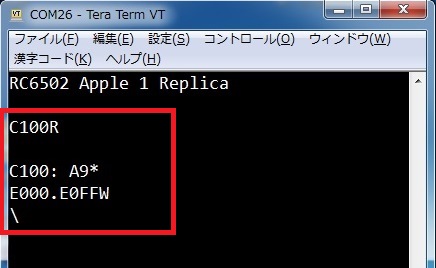

  　１）Integer Basicの$E000～$E0FFをカセットテープに書き込みます。
  　

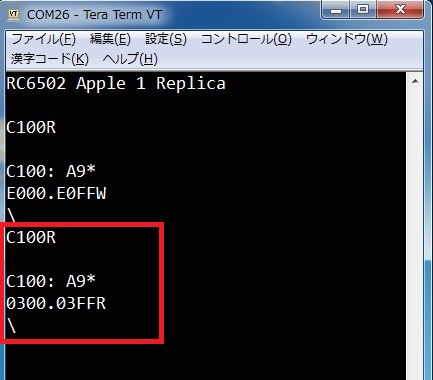

  　２）カセットテープから$0300～$03FFに読み込みます。
  　　

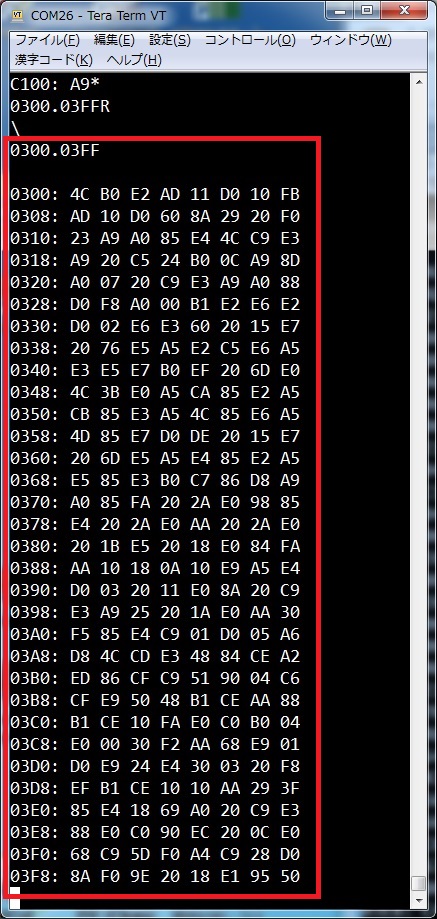

  　３）$0300～$03FFの内容を確認。
  　　
  　　
  　以上です。
  • Apple1 CASSETTE INTERFACE
  • 2020/03/20 23:22
  • 0
• Apple1 CASSETTE INTERFACE組み立てその７（環境設定）
  １．オリジナルと同様にApple1 CASSETTE INTERFACEを動作させるためには
  　　SLOT EXPANDERの２１番ピンにアドレスデコード値$C000が必要です。
  　　理由はオリジナルのマニュアルを見てください。

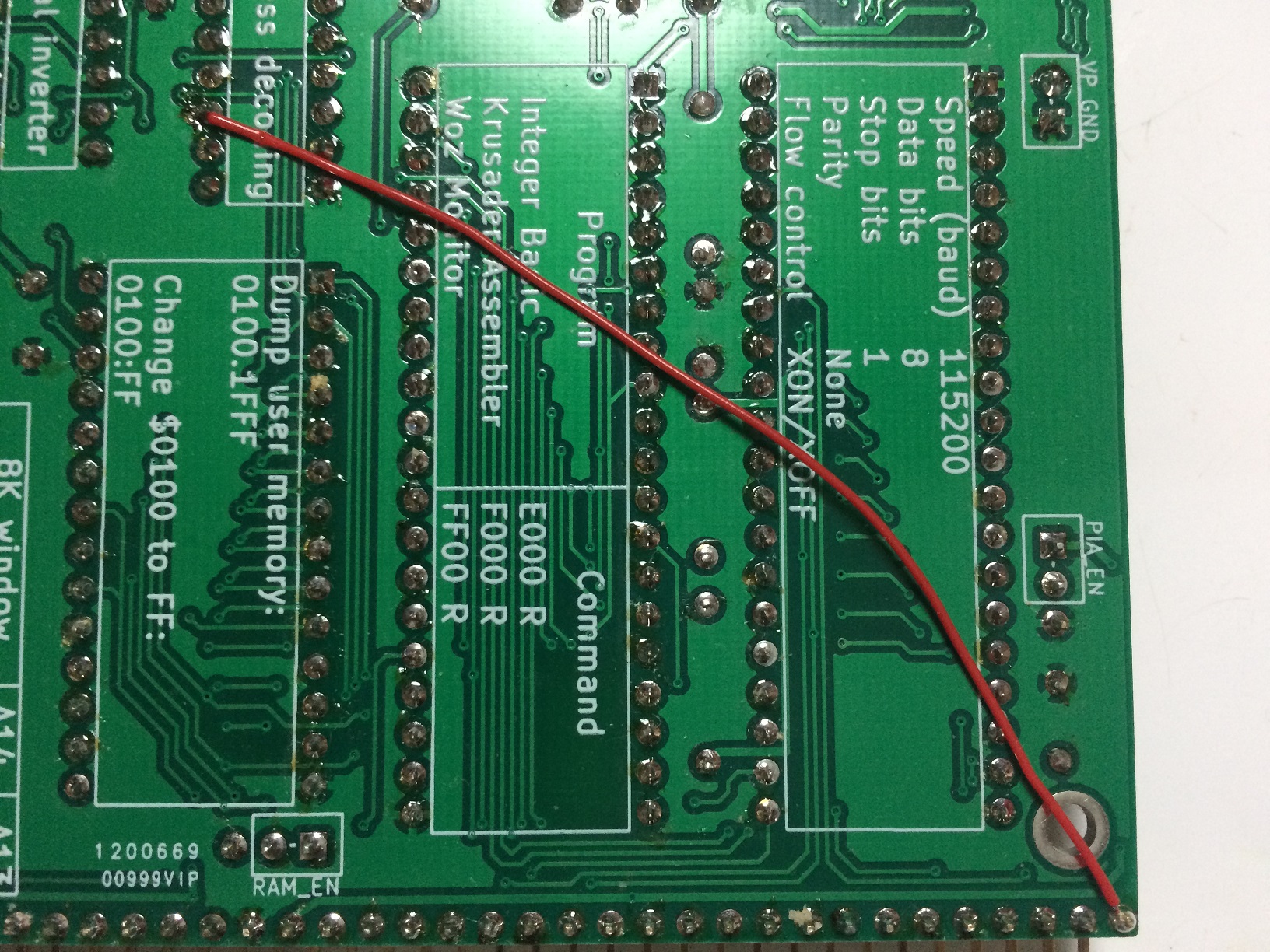

  （１）Apple1 Computer SBＣ基板に下記のジャンパー線をはんだ付けします。
  　

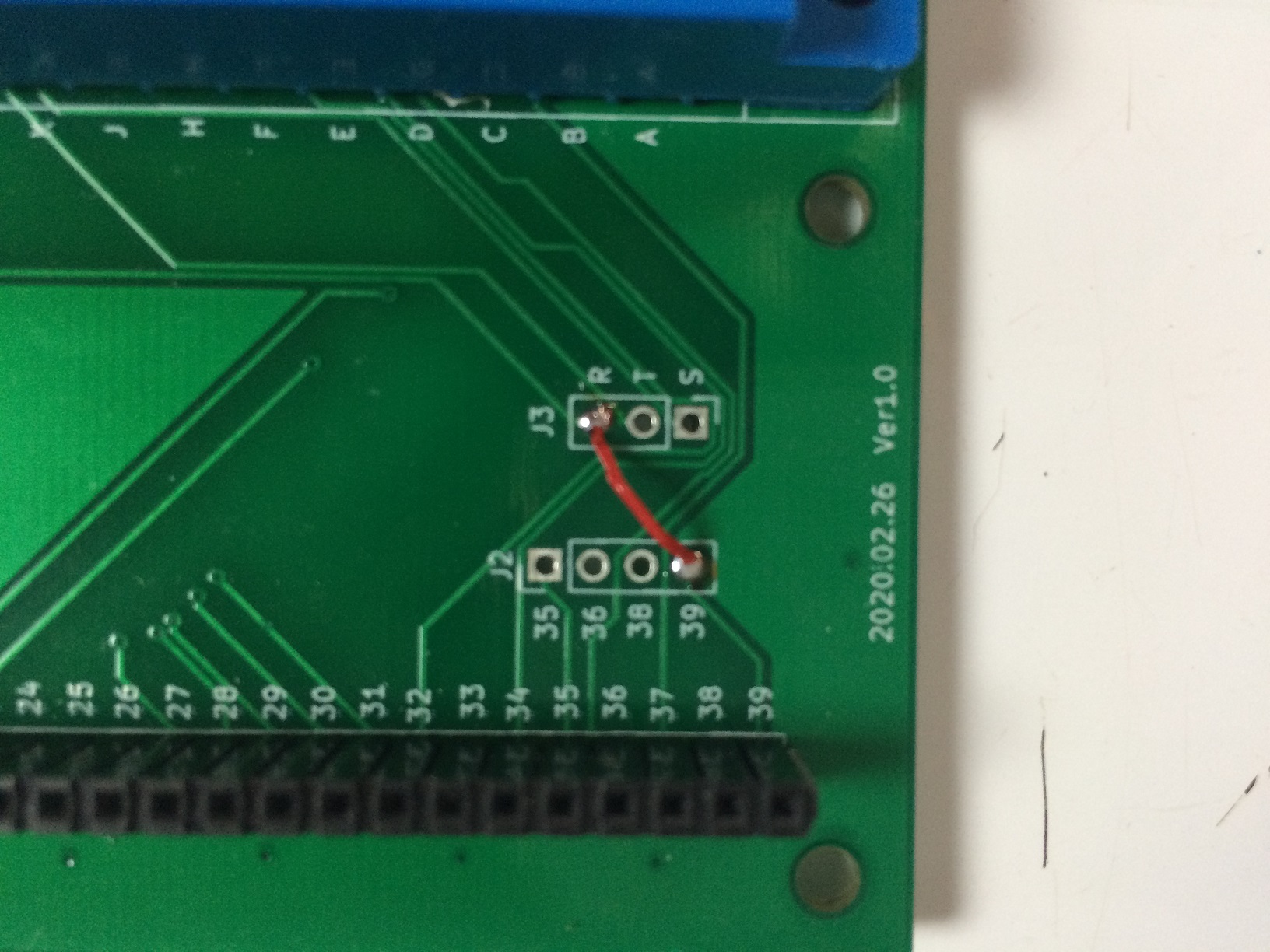

  　（２）Apple1 SBC SLOT EXPANDER基板に下記のジャンパー線をはんだ付けします。
  　

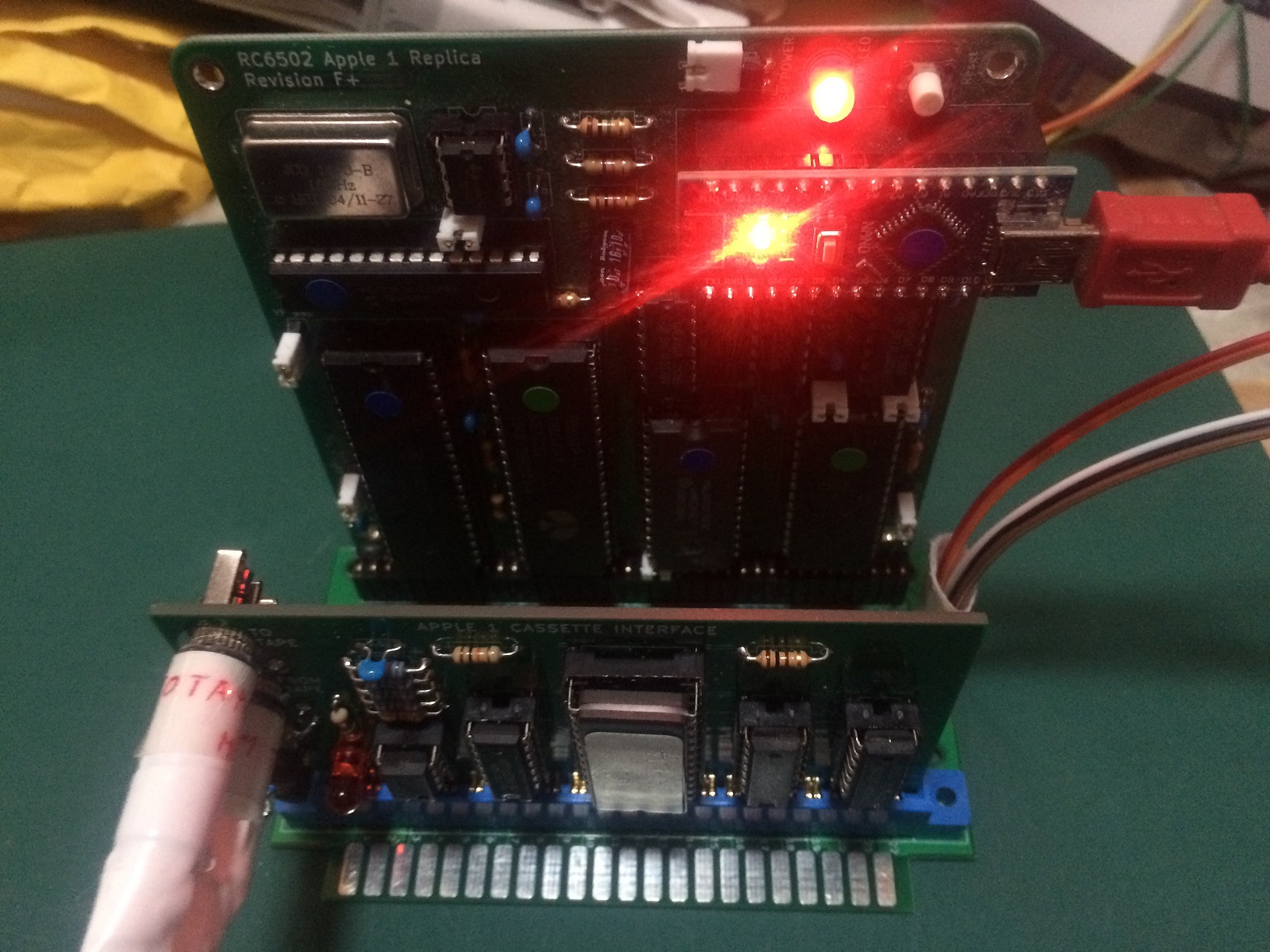

  （３）組み込んだ状態の写真 　　　　
  　　　Apple1 SBC SLOT EXPANDER基板から電源を供給しました。

  • Apple1 CASSETTE INTERFACE
  • 2020/03/20 23:06
  • 0
• Apple1 CASSETTE INTERFACE組み立てその６

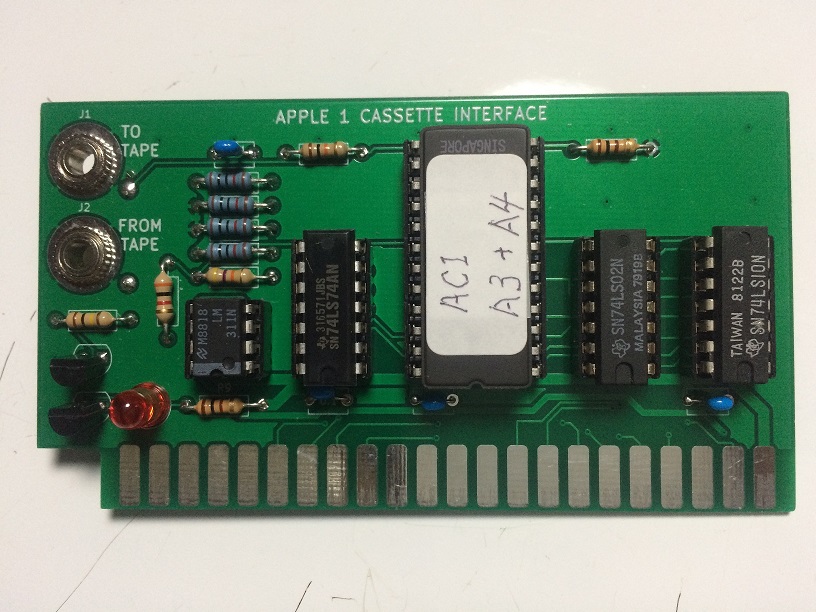

  １．下記部品を基板に装着します。

  　ＬＭ３１１　　　１個

  　７４ＬＳ０２　　１個

  　７４ＬＳ１０　　１個

  　７４ＬＳ７４　　１個

  　２７１６　　　　１個（A3,A4 PROMの代わり）　


  • Apple1 CASSETTE INTERFACE
  • 2020/03/20 22:54
  • 0
• Apple1 CASSETTE INTERFACE組み立てその５

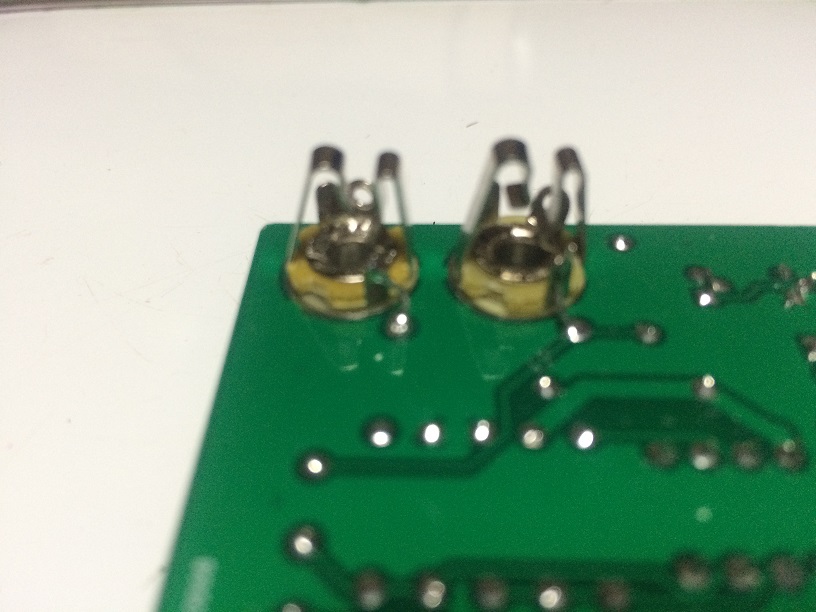

  １．３．５ｍｍイヤホンジャックを基板に装着します。
