  • 2024/04/29 05:37
• SDISKII組み立て その７(ぷち改良20芯フラットケーブル）
  基板にフラットケーブルをはんだ付けします。

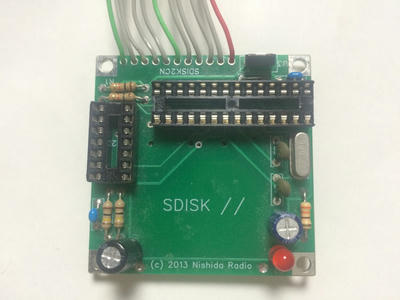

  １、下の写真のようにはんだ付けします。

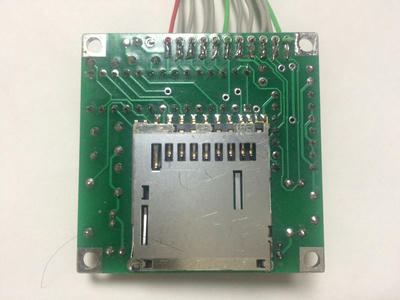

  ２．はんだ付け側の状態、この種のはんだ付けの経験が少ないので汚いです。


  ３．フラットケーブル完了
  PR
  • SDISKII
  • 2020/07/20 09:32
  • 0
• SDISKII組み立て その６(ぷち改良20芯フラットケーブル）
  フラットケーブルの加工

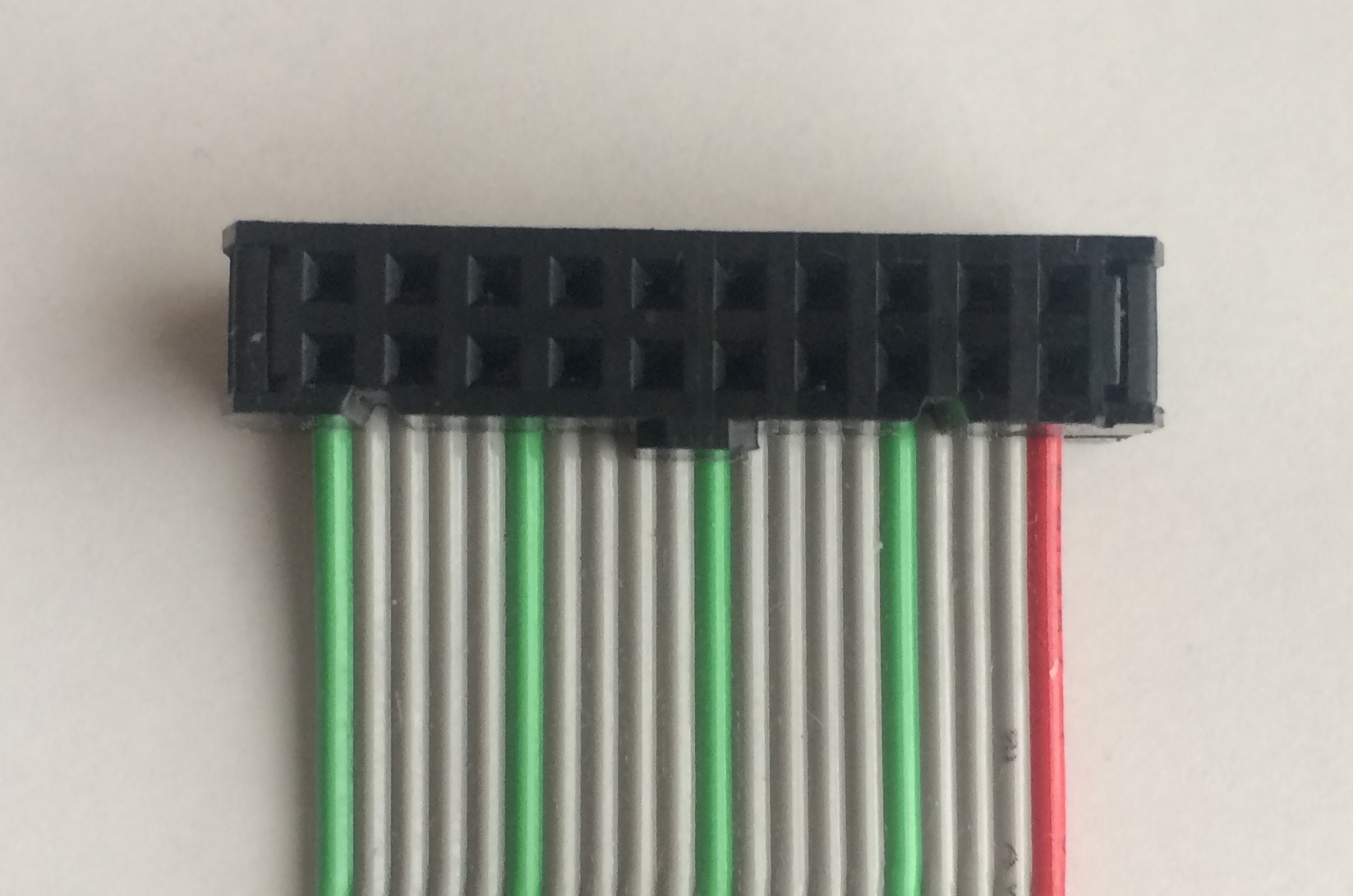

  １．20芯のフラットケーブルに20pinメスケーブルヘッダーを圧着します。

  　　下の写真のように圧着する。

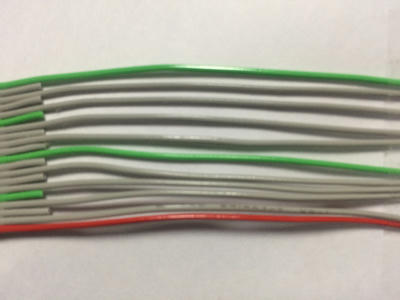

  ２．20芯のフラットケーブルから不要なケーブルを短く切断します。

  　　下の写真のように短く切断します。



  短く切断するケーブル番号
  （赤線を１番として表記）
  ３、５、７、９、１１、１３、１５、１７、１９


  • SDISKII
  • 2020/07/20 09:26
  • 0
• SDISK II 用 DB-19 アダプターの回路図

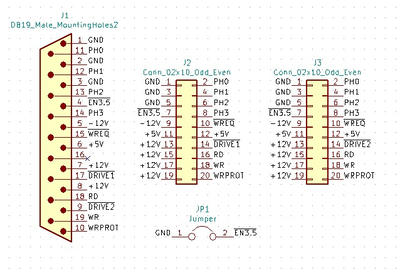

  １．DB-19 アダプターの回路図

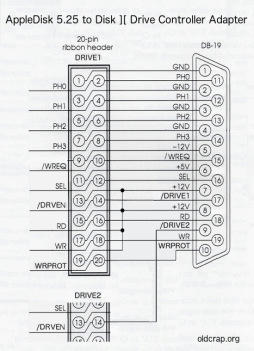

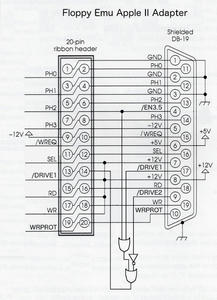

  ２．参考にした回路図
  　悩んだのはDB-19の４番ピン（EN3.5)の扱いでした。
  　結果、ジャンパー経由でGNDに接続しました。



  • SDISKII
  • 2019/11/25 02:05
  • 0
• SDISKIIとDB-19 アダプターの注意事項
  SDISKIIとDB-19 アダプターを利用する際の注意事項です。
  私も下記事例で、SDISKIIを壊した経験があります。

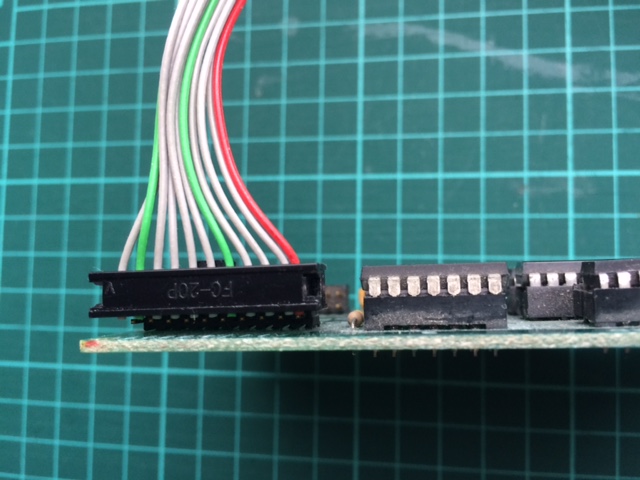

  1.SDISKIIをDISKII INTERFACE CARDに装着する際、ヘッダーの装着がずれている場合、
  　１発でSDISKIIが壊れます。
  ＮＧ例


  2.SDISK II 用 DB-19 アダプターを利用する際、D-sub19の装着がずれている場合、
  　１発でSDISKIIが壊れます。
  ＮＧ例


  特にAppleIIgsへ装着する際は、ご注意下さい。（正面から見てもわかりずらい）
  ＮＧ例

  • SDISKII
  • 2019/07/06 08:43
  • 0
• SDISKIIのクイックガイド
  １．SDカード（2Gまでのもの）を FAT、標準のアロケーションサイズで
  　　フォーマットします。

  ２．ルートディレクトリに.DSK ファイル (143360バイト) を置く。

  ３．Apple II に SDISK II を接続します。
  　　１）Apple II / II Plus / IIe では DISK II インターフェース・カードが必要です。

  　　２）Apple IIgsは、 SDISK II 用 DB-19 アダプターが必要です。

  ４．Apple II を起動します。

  ５．SDカードに.NICファイルが無い場合、起動時に.DSKファイルから.NICファイルが
  　　作成されます。

  ６．SDカードの.NICファイルからブートされます。

  注意：.NICファイルが複数ある場合は、一番タイムスタンプの遅いものがマウントされます。
