  • 2024/04/29 15:44
• USBアダプターの使い方

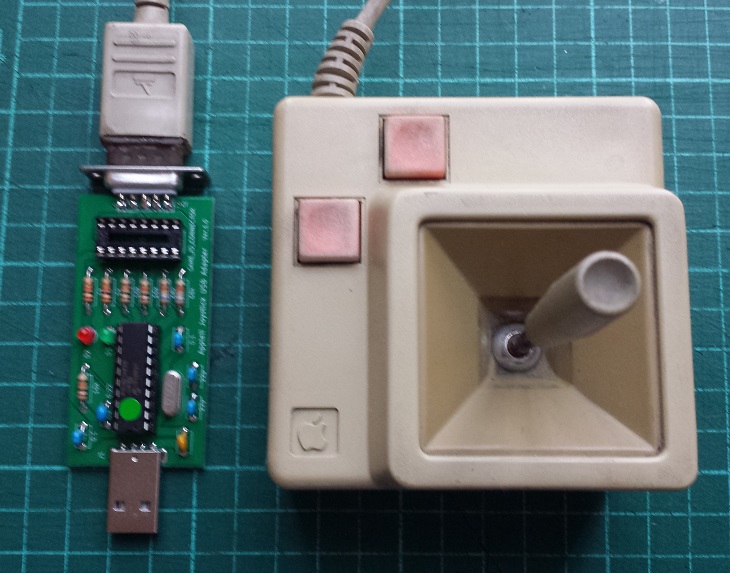

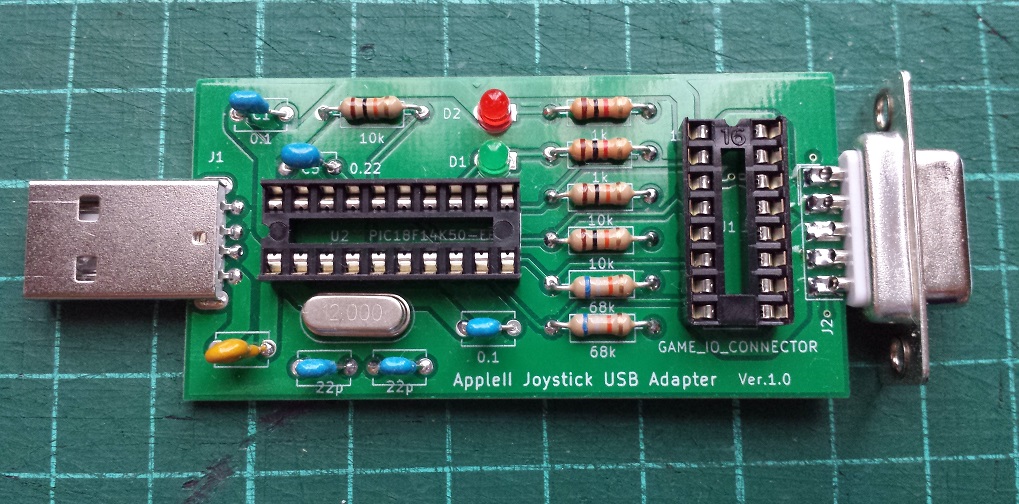

  １．AppleIIのJoystickの場合、DIP16ピンソケットにさします。
      　DIP16ピンの１番ピンの位置を確認してさし込んで下さい。


  ２．AppleIIeのJoystickの場合、DB9ケットにさします。


  ３．PCにUSBアダプターをさします。

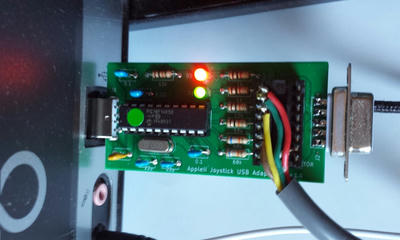

  　　赤LEDは電源、緑LEDはPCと接続された場合に光ります。

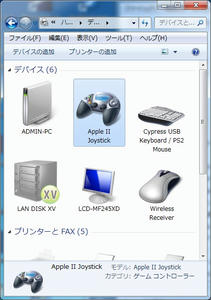

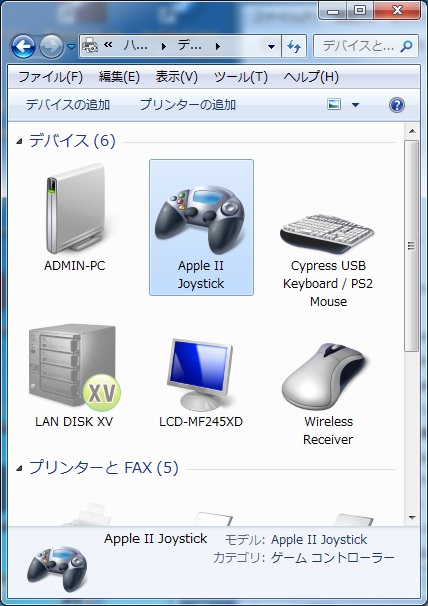

  ４．Windowsのデバイスとして表示されます。
  　写真はWindows７です。

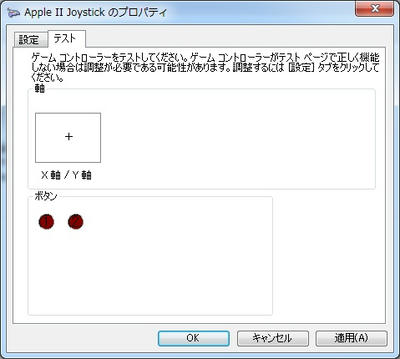

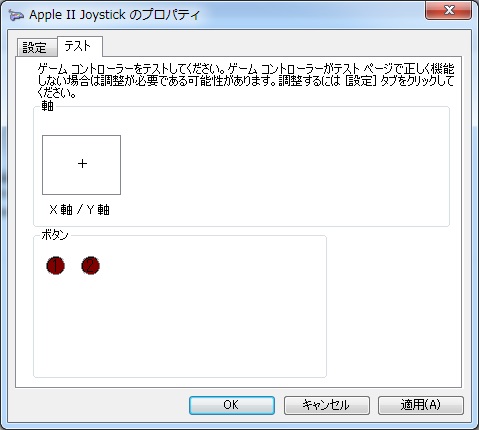

  ５．Apple II Joystickのプロパティで、動作確認、調整を行なって下さい。


  完成です。
  PR
  • AppleII-JoystickUSB変換
  • 2021/08/19 12:47
  • 0
• USBアダプター組み立てその５
  １．基板にIC(PIC18F14K50-EP)を付けます。
  　　写真をみて正しい方向につけて下さい。



  • AppleII-JoystickUSB変換
  • 2021/08/19 12:27
  • 0
• USBアダプター組み立てその４

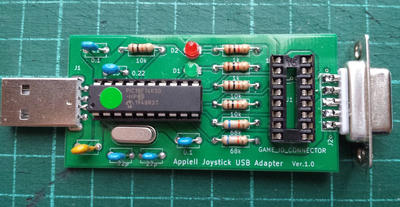

  １．ポリスイッチ、DB9-Femaleコネクター、USB type-Aコネクター､DIP16ピンソケット、
  　　DIP20ピンソケットの順に基板にはんだ付けします。
  　　注意：DB9-Femaleコネクターは、DIP16ピンソケットの前にはんだ付けして下さい。
  　　　　　逆にすると、DB9-Femaleコネクターのはんだ付けがしにくい。



  • AppleII-JoystickUSB変換
  • 2021/08/19 12:23
  • 0
• USBアダプター組み立てその３

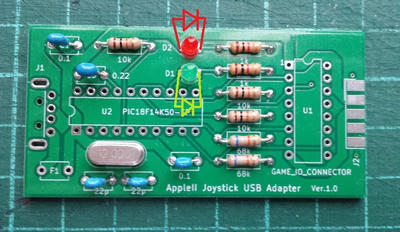

  １．LEDとクリスタルを基板にはんだ付けします。





  • AppleII-JoystickUSB変換
  • 2021/08/19 12:17
  • 0
• USBアダプター組み立てその２

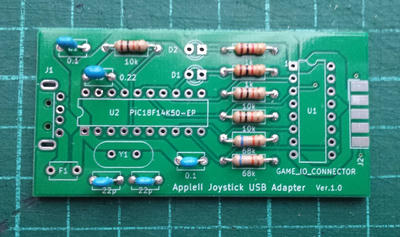

  １．5本のコンデンサーを基板にはんだ付けします。
  　　0.1μF 2本、22pF 2本、0.22μF 1本
  　




  • AppleII-JoystickUSB変換
  • 2021/08/19 12:10
