  • 2024/11/23 12:40
• SDISK II 用 DB-19 アダプター：デイジーチェーン不可
  SDISK II 用 DB-19 アダプターの件で注意点があります。

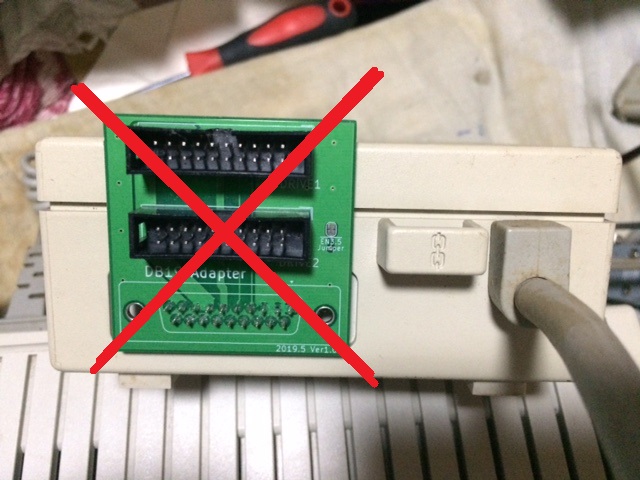

  SDISK II 用 DB-19 アダプターを、3.5インチディスクの後面に付けて

  デイジーチェーンでつなぐことは出来ません。
  SDISK II が壊れます。

  形としては装着できますが、今の簡易的なアダプターでは対応できません。

  デイジーチェーン回路が必要です。






  ・今後の対応

  3.5インチに入っているデイジーチェーン回路と同等の物があれば問題は解決します。

  回路は下記のＵＲＬを参照して下さい。

  http://bitsavers.trailing-edge.com/pdf/apple/disk/sony/Apple_3.5_Drive_Schematic.pdf

  PR
  • SDISKII
  • 2019/06/16 02:35
  • 0
• SDISKII組み立て トラブルシューティング
  １．「WRITE PROTECTED」の不具合について
  　状態　SAVEコマント等を実行すると、「WRITE PROTECTED」が表示される。

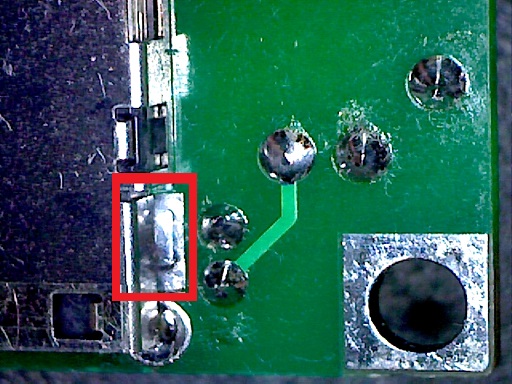

  　原因　下記写真のSDカードソケットの、赤枠ランドのはんだ付けがされてない。
  　　　　赤枠ランドの箇所は、SDカードソケットのライトプロテクト端子です。
  　対応　赤枠ランドのはんだ付けをする。






  • SDISKII
  • 2019/06/12 19:24
  • 1
• SDISK II 用 DB-19 アダプター組み立てその２

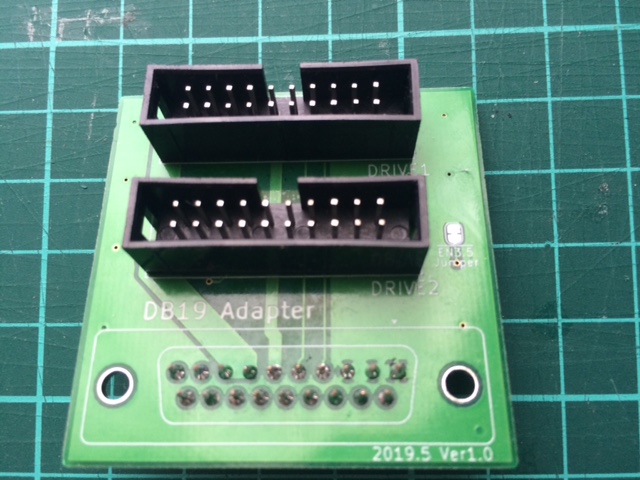

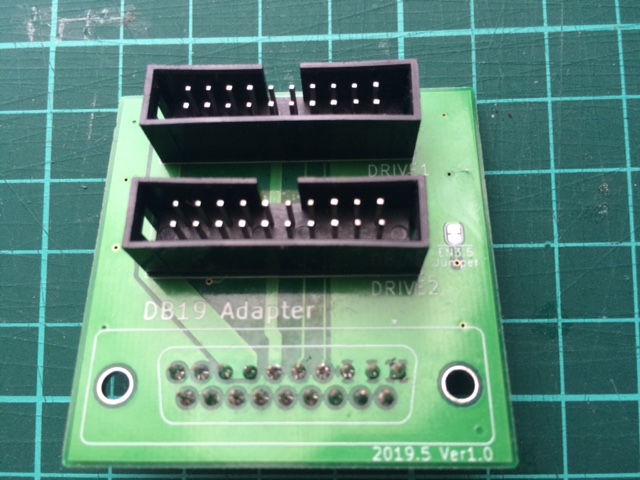

  １．ピンヘッダー（20ピン）を基板にはんだ付けします。

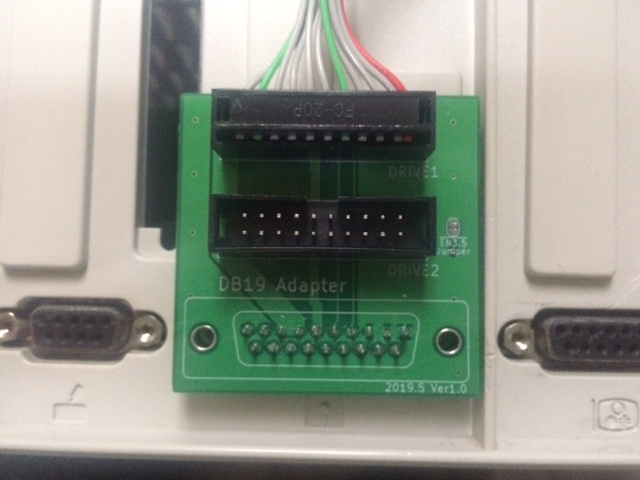

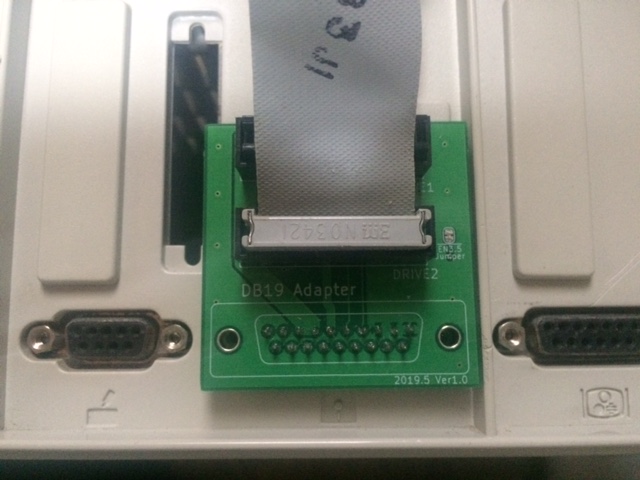

  ２．アダプターを利用して、SDISKIIをAppleIIgs(ROM03)のDRIVE1に繋げた状態。
  　　　


  ３．DISKIIをAppleIIgs(ROM03)のDRIVE2に追加した状態。
       DISKIIのソケットの向きには十分注意して下さい。



  • SDISKII
  • 2019/06/09 10:37
  • 0
• SDISK II 用 DB-19 アダプター組み立てその１

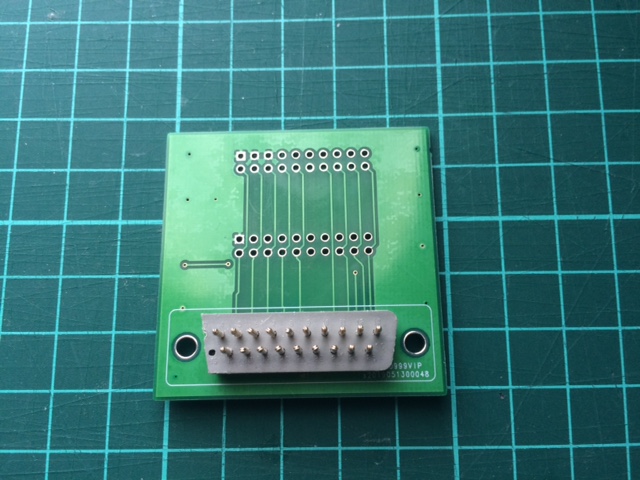

  １．D-SUB19（※D-SUB25加工品）を基板にはんだ付けします。

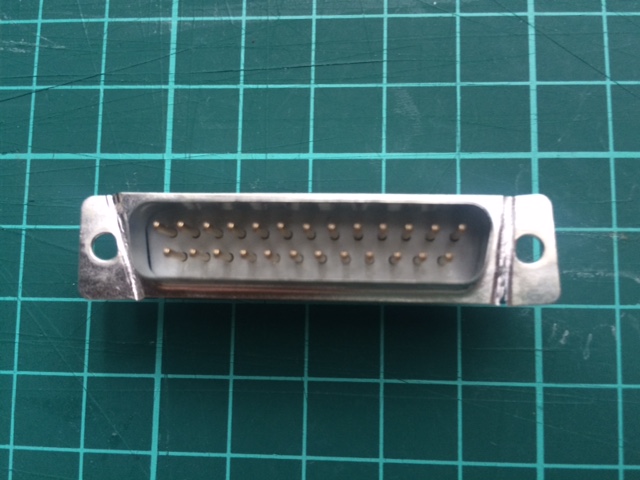

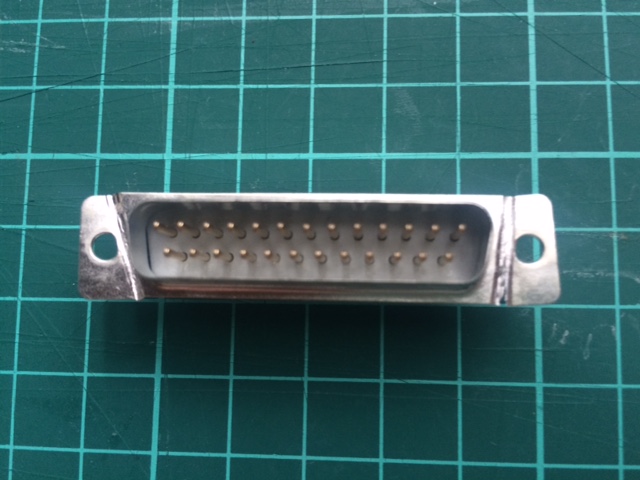

  ※D-SUB25加工品
  D-SUB19が手に入らないので、D-SUB25を加工して、D-SUB19の代用品を
  作成しました。

  加工手順
  １．D-SUB25の枠を外すために、接合部を切ります。

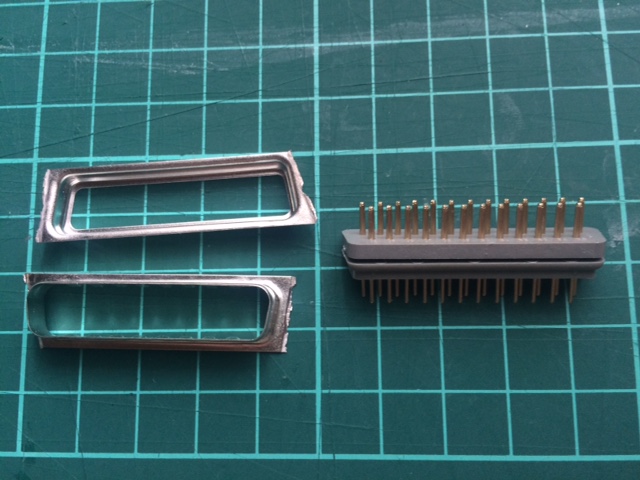

  ２．D-SUB25の枠をはすします。
  　

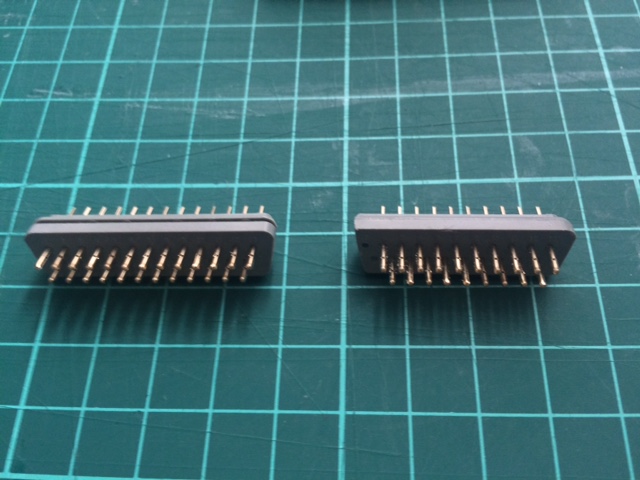

  ３．19ピンを残して、切り落とします。


  4.完成
  • SDISKII
  • 2019/06/09 10:16
  • 0
• SDISKII組み立て その８
  ＩＣを基板にセットします。

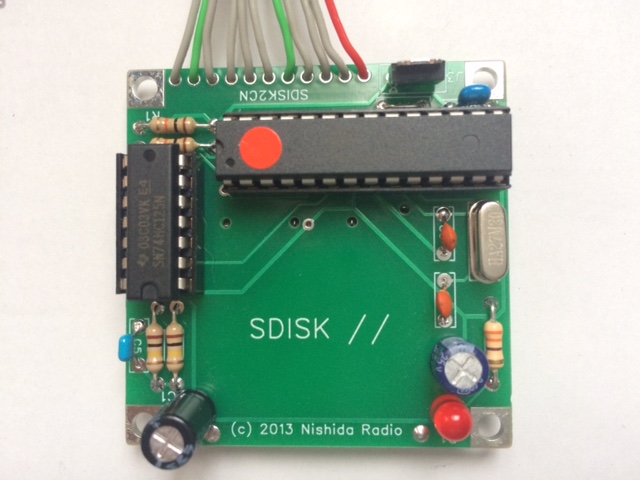

  １．下の写真のように、Atmega328Pと74HC125をセットします。
  　

  ２．完成です。
