  • 2024/11/23 12:34
• Apple1 Computer SBC組み立てその８

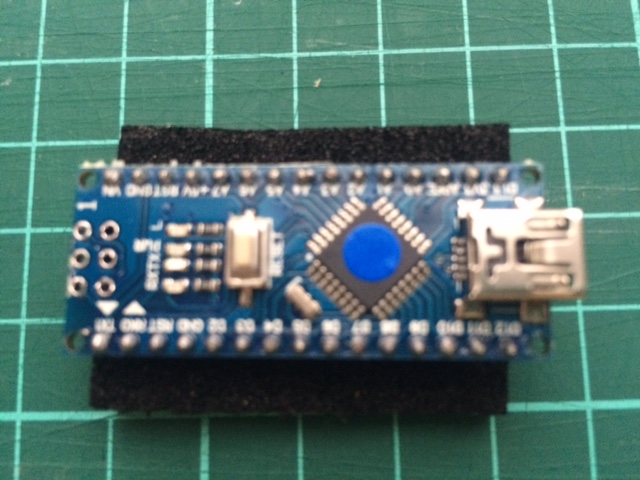

  １．Arduino Nanoに下記スケッチをコンパイルして書き込みます。

  RC6502-Apple-1-Replica-master\RC6502 Serial IO\pia_communicator\pia_communicator.ino

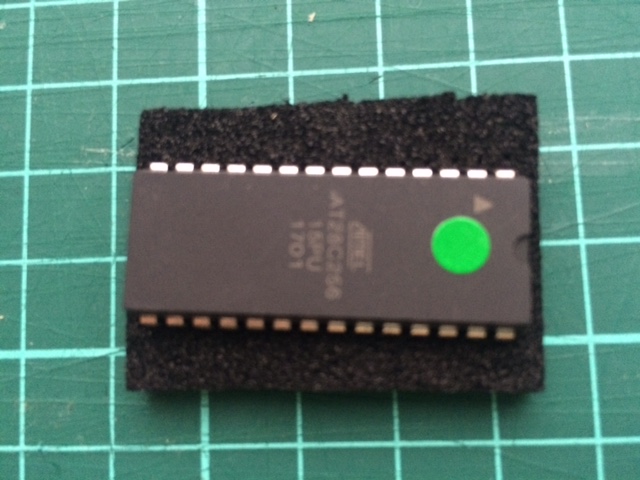

  ２．AT28C256 EEPROMに下記firmwareを書き込みます。

  （キットはAT28C256の先頭アドレスから書き込んでいます）

  RC6502-Apple-1-Replica-master\RC6502 ROM\firmware\8K Basic & Monitor.bin

  PR
  • Apple1Computer
  • 2019/07/14 16:54
  • 0
• Apple1 Computer SBC組み立てその７
  １．キットで購入した場合のジャンパー設定について

  　２ピン（３箇所）はクローズする
  　３ピン（PIA_EN、RAM_EN、ROM_EN)はenable側
  　３ピン（Ａ１３，Ａ１４）はＧＮＤ側

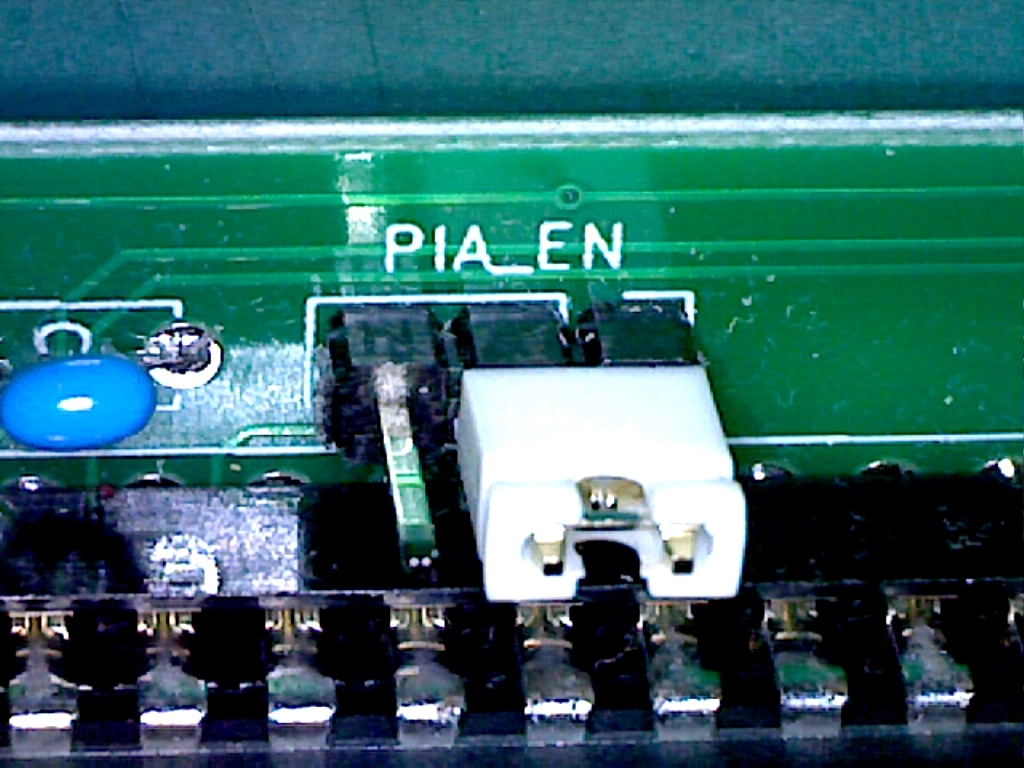

  ２．PIA_EN

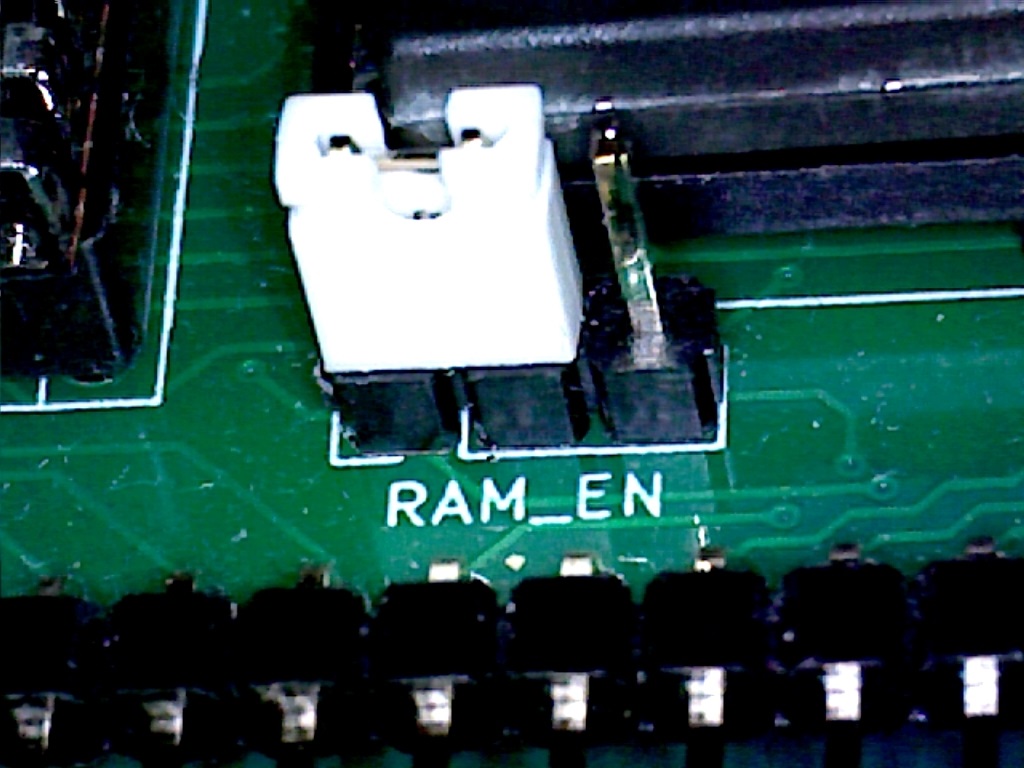

  ３．RAM_EN

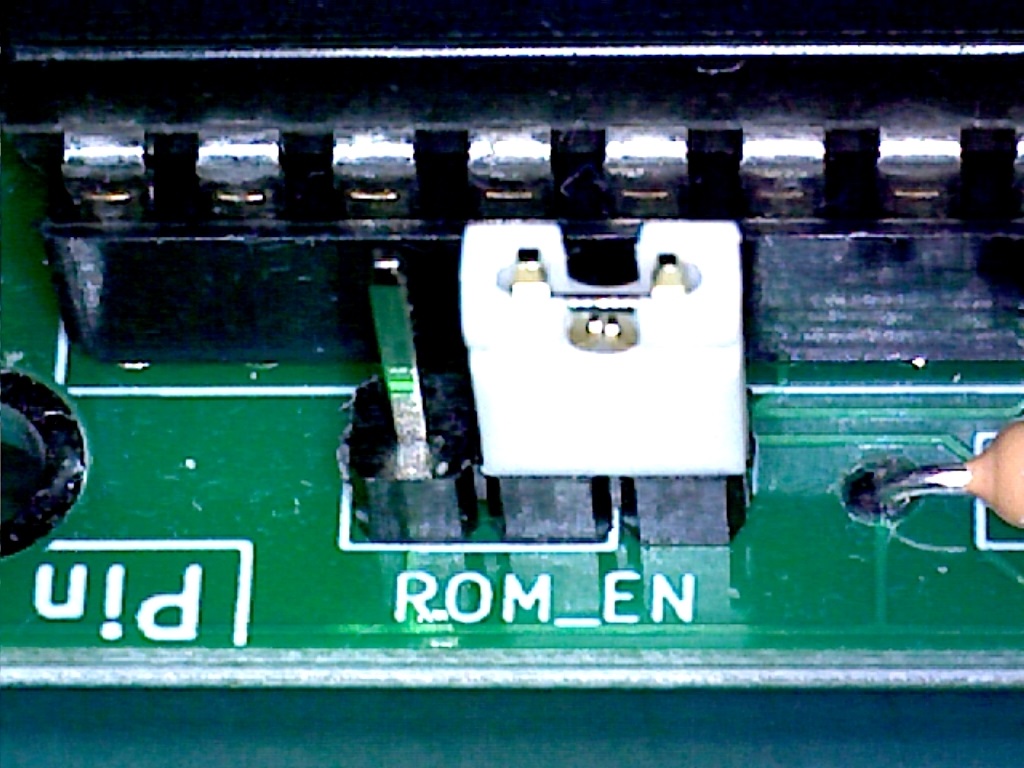

  ４．ROM_EN

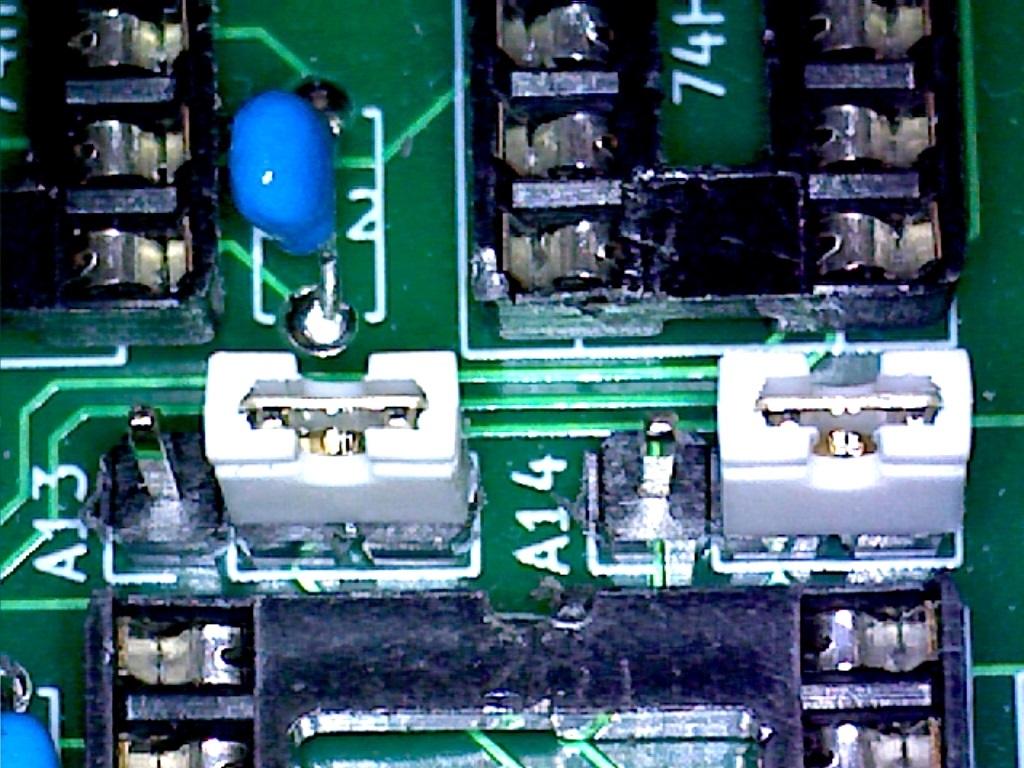

  ５．A13,A14

  • Apple1Computer
  • 2019/07/12 06:54
  • 0
• Apple1 Computer SBC組み立てその６

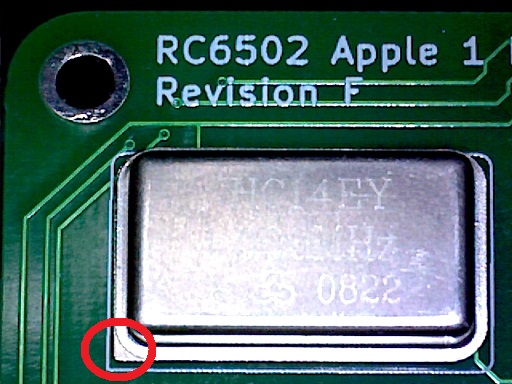

  １．クリスタルオシレータをはんだ付けします。
  　
  　クリスタルオシレータ　１Ｍｈｚ　（長方形）

  注意　角の位置を合わせる。

  • Apple1Computer
  • 2019/07/12 06:24
  • 0
• Apple1 Computer SBC組み立てその５
  １．ＩＣソケット、ピンソケット、ピンヘッダーをはんだ付けします。

  　１）ＩＣソケット　
  　　　８ピン　1個
  　　　14ピン　2個
  　　　16ピン　1個
  　　　28ピン　1個
  　　　28ピン（600mil）2個
  　　　40ピン（600mil）2個
  　２）ピンソケット（Arduino Nano用）
             15ピン 2個
  　３）ピンヘッダー（Backplane用）
  　　　39ピン１個

  • Apple1Computer
  • 2019/07/12 05:50
  • 0
• Apple1 Computer SBC組み立てその４
  １．ＬＥＤとタクトスイッチをはんだ付けします。
