  • 2024/11/23 13:43
• AppleII2513回路図
  AppleII,AppleIIplusで利用している2513はピン配置が独特です。

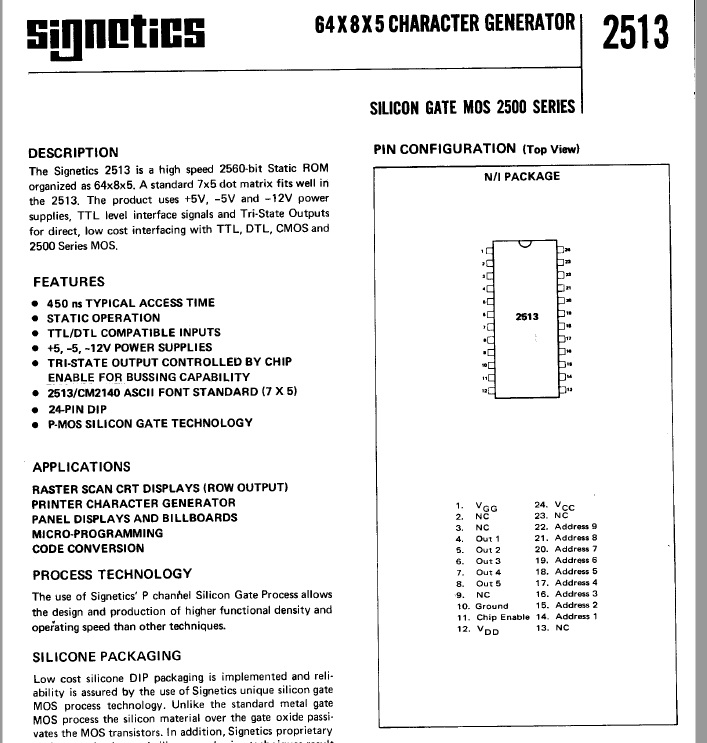

  下記データシートを参照して下さい。


  2513のソケットに合わせて、ＲＯＭ下駄を作成するればＯＫ。
  今回利用するＲＯＭはAtmel 28C64 SOPパッケージにしました。

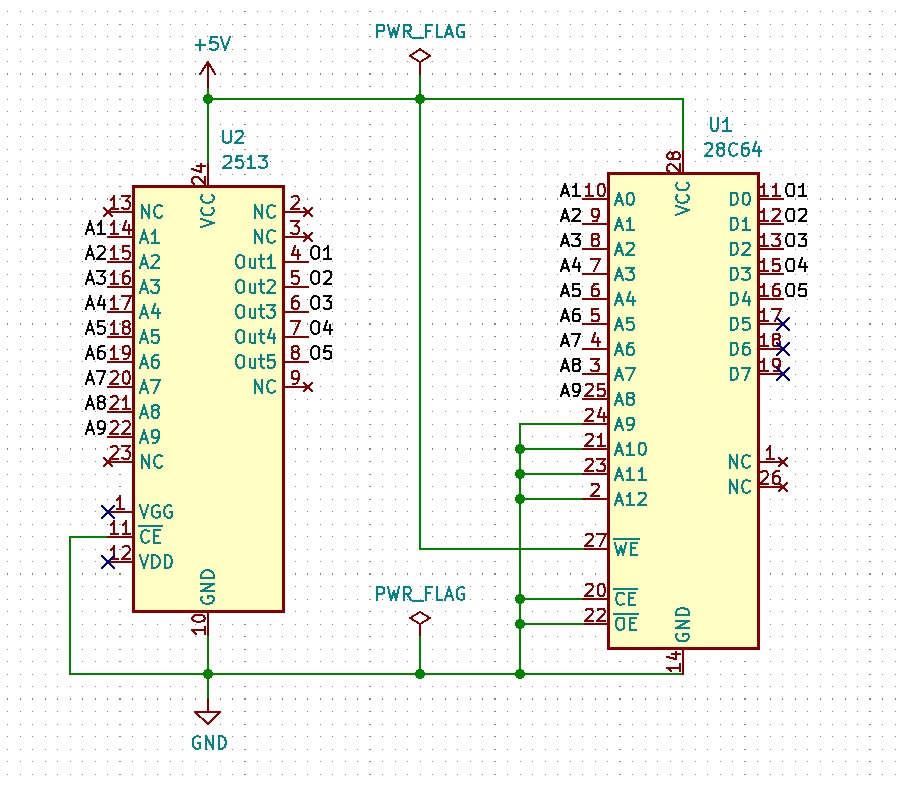

  下駄の回路図です。

  回路図完成です。



  PR
  • AppleII2513Repair
  • 2023/03/10 11:53
  • 0
• AppleIIplusの2513が壊れた。
  AppleII plusの2513が壊れた！
  さようなら本物のAppleII plusです。


  替えが効かないマスクＲＯＭ....高額商品...
  そこで、2513修理計画発動です。
