  • 2024/11/23 08:13
• Apple IIgs RGB to VGA Adapterとにている

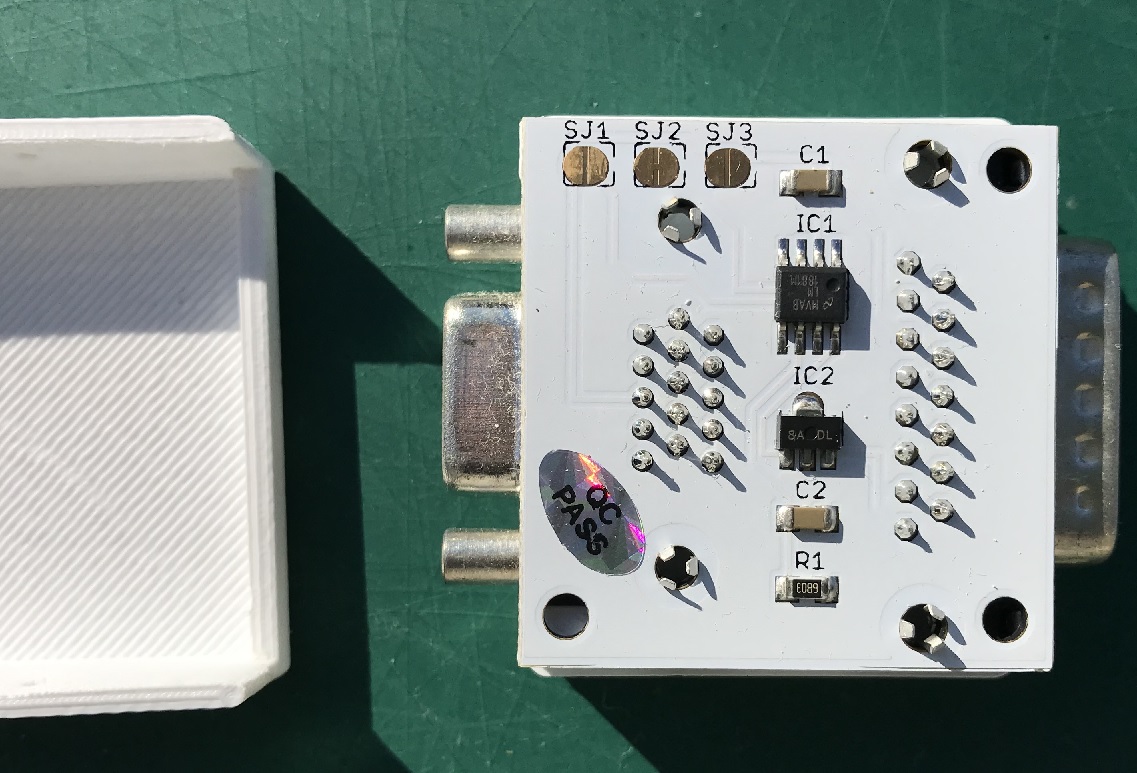

  下記写真は有名な商品だと思います。
  このサイズで同じ事をすると、同じような内容に成りますね。
  ジャンパの意味が解らない。

  PR
  • AppleIIgs
  • 2023/02/27 09:01
  • 0
• Apple IIgs RGB to VGA Adapter Ver2.0の組み立てその４

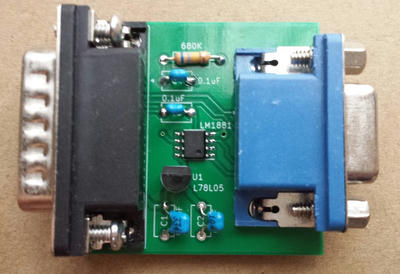

  １．VGAソケット、D-SUB15を基板にはんだ付けします。
  　　ネジ止めの邪魔になるので、C1とC2を倒す。


  完成です。
  • AppleIIgs
  • 2021/08/23 00:00
  • 0
• Apple IIgs RGB to VGA Adapter Ver2.0の組み立てその３

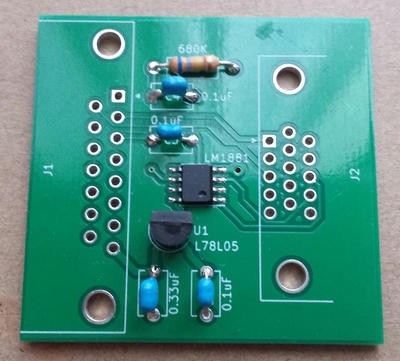

  １．４本のコンデンサーと、78L05を基板にはんだ付けします。
  　　0.1μF 3本
         0.33μF 1本


  • AppleIIgs
  • 2021/08/22 23:53
  • 0
• Apple IIgs RGB to VGA Adapter Ver2.0の組み立てその２

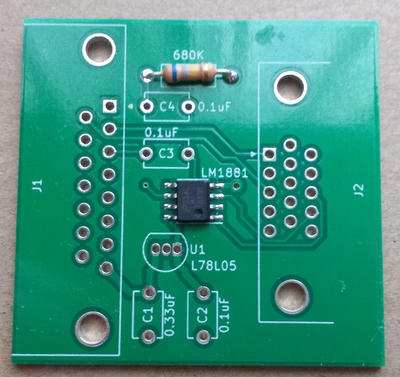

  １．抵抗(680KΩ)を基板にはんだ付けします。


  • AppleIIgs
  • 2021/08/22 23:50
  • 0
• Apple IIgs RGB to VGA Adapter Ver2.0の組み立てその１

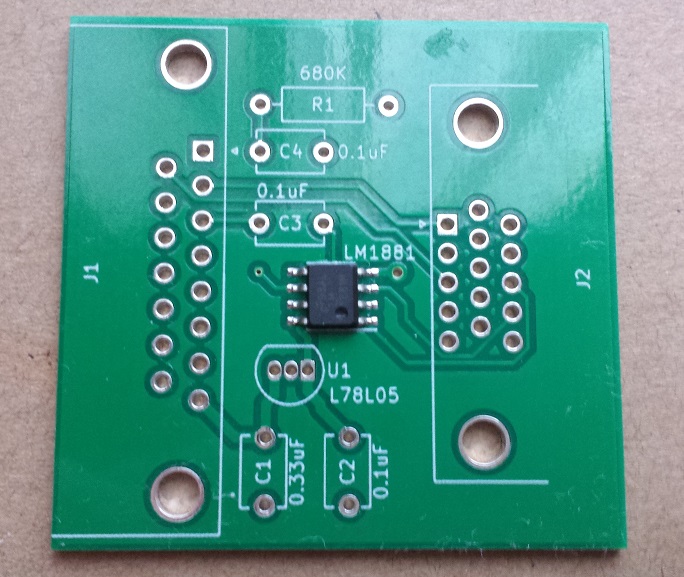

  １．LM1881をはんだ付けします。
  　　ICの向きに注意してください。



  ２．表面実装が不得意な方は、下記の工具を作ると楽にはんだ付け出来ます。
          材料は、100均一のピンセット、導電スポンジ、段ボール、ガムテープです。


  裏面

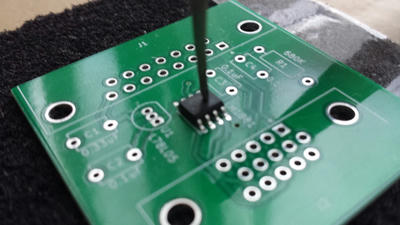

  ３．使い方は、ピンセットの先端で、ICを押さえます。
  　　ICが動きにくくなり、はんだ付けが楽に行えます。
