  • 2024/11/23 12:31
• AppleII Joystick（その３）

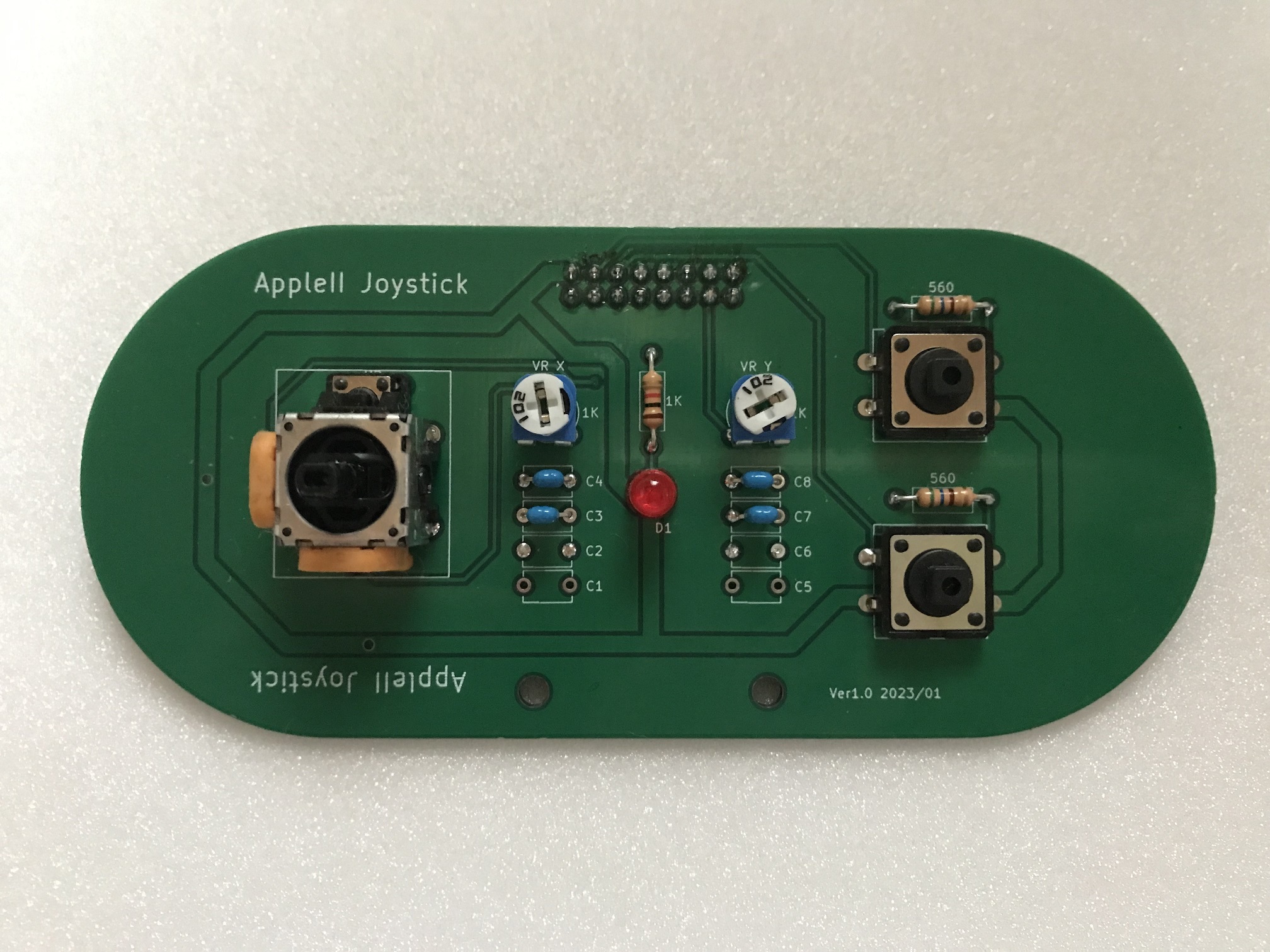

  １．Joystick、タクトスイッチ,半固定抵抗をはんだ付けします。

  PR
  • AppleIIJoystick
  • 2023/02/08 16:33
  • 0
• AppleII Joystick（その２）

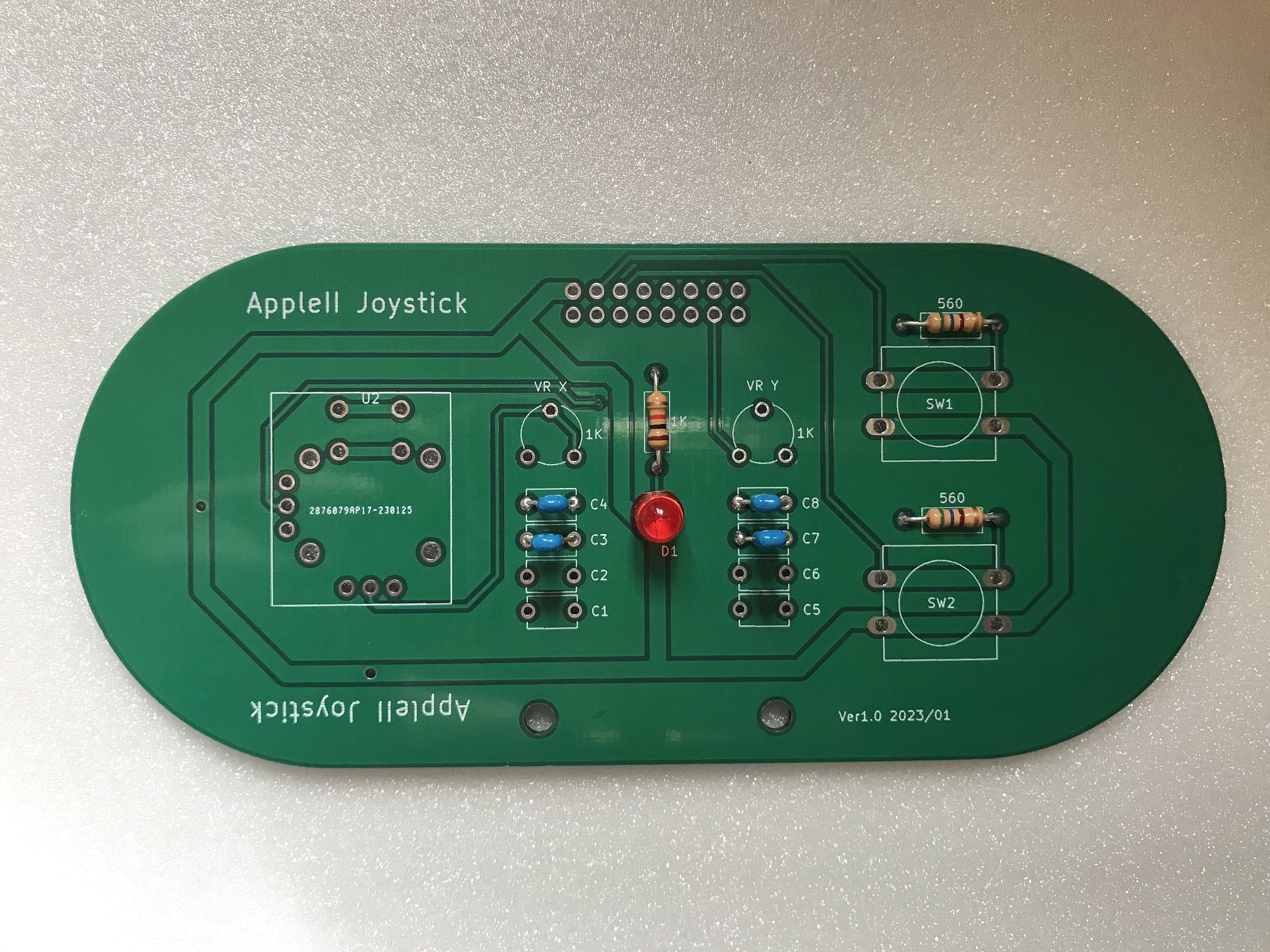

  １．コンデンサー0.1μFをはんだ付けして下さい。
  　 C1,C2,C5,C6は調整用として取り付けなし


  • AppleIIJoystick
  • 2023/02/08 16:31
  • 0
• AppleII Joystick（その１）

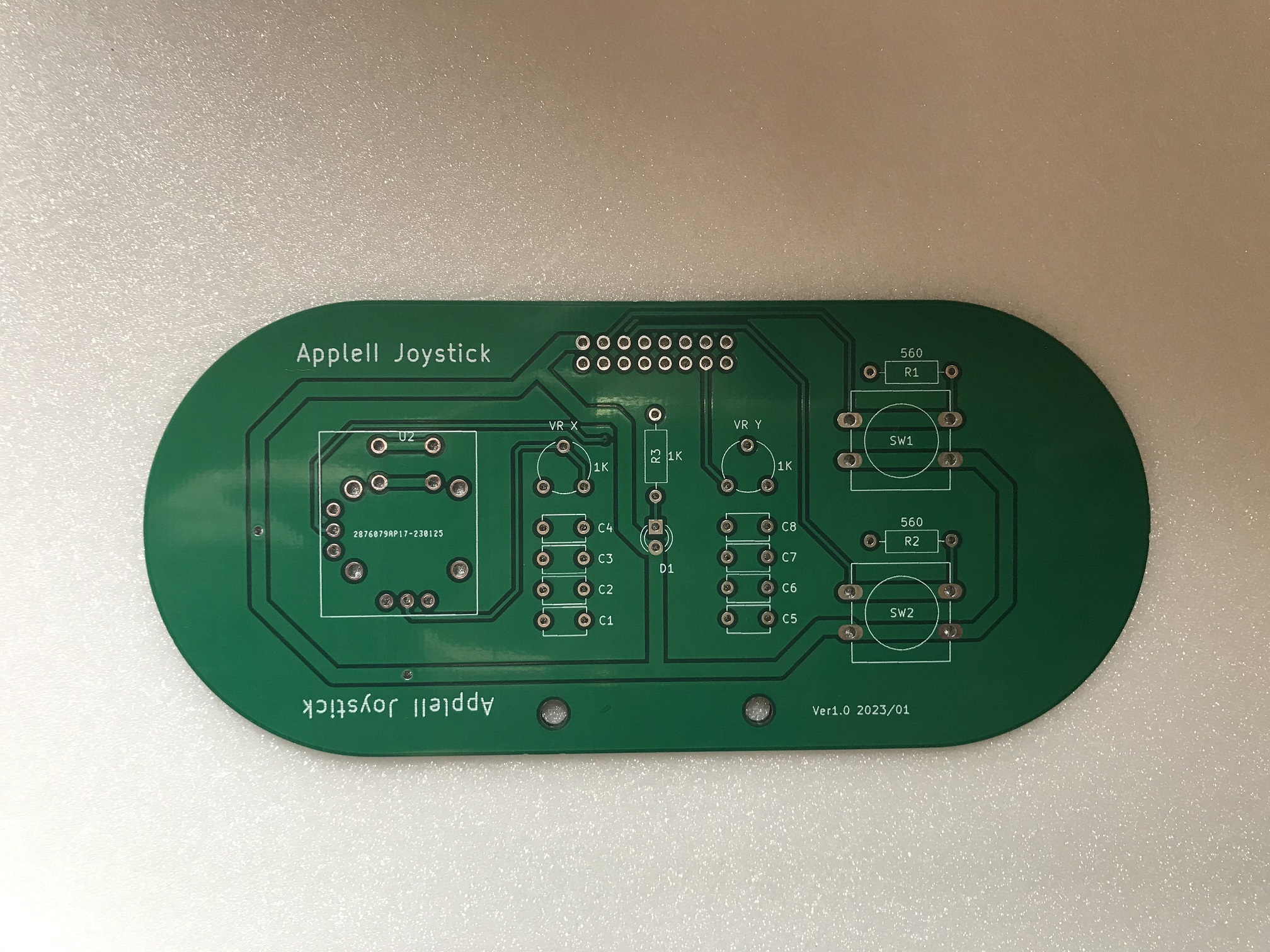

  AppleII Joystickの基板です。

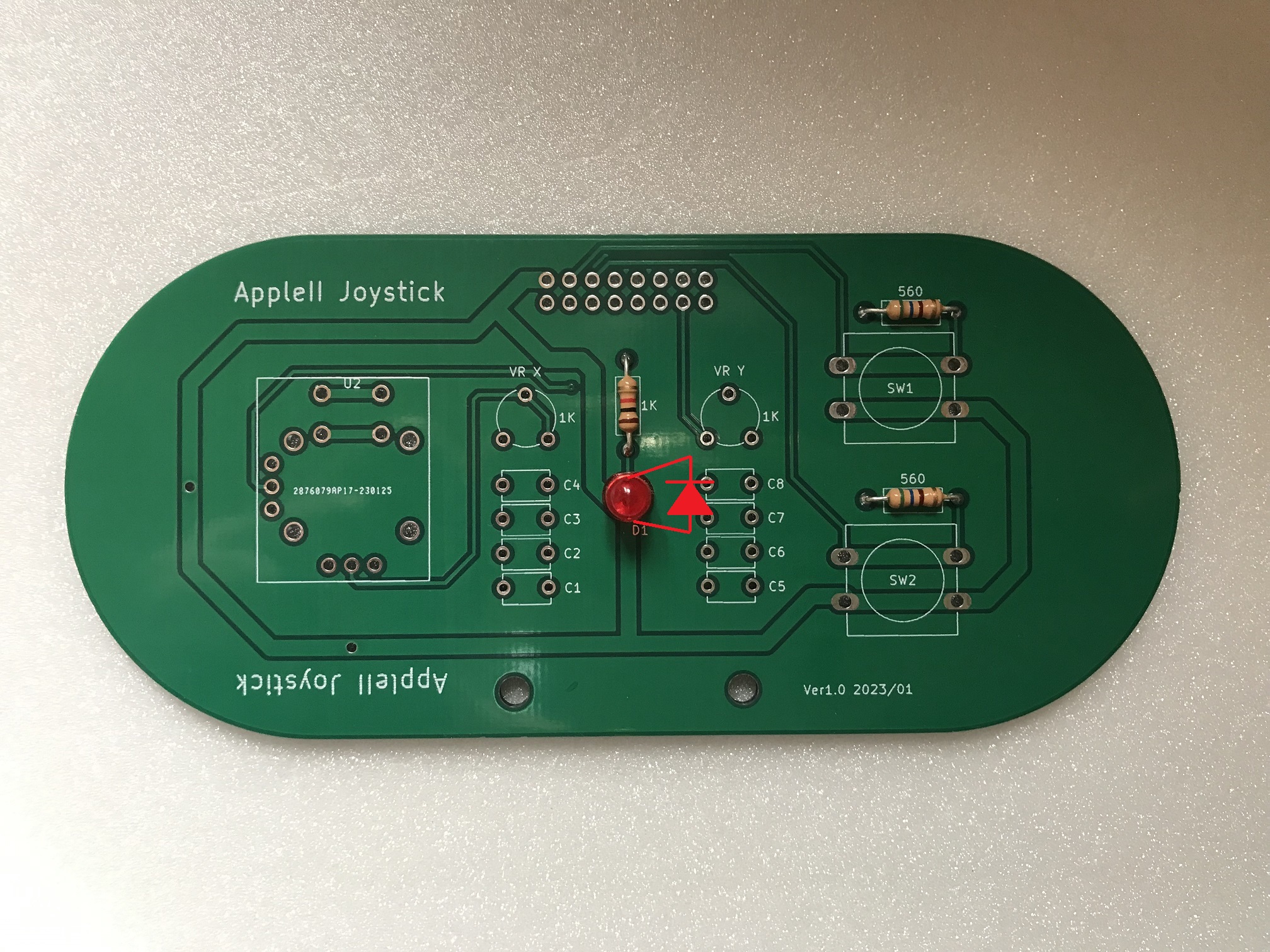

  １．抵抗とLEDのはんだ付けをします。
  　　（基板のシルク印刷を見て下さい）




  • AppleIIJoystick
  • 2023/02/08 16:27
  • 0
• AppleIIJoystick作成計画
  AppleIIJoystickが入手困難である。
  言い換えると150KΩのJoystickが入手困難

  そこで、PS4の10KΩのJoystickを利用してAppleII用のJoystickを
  作成する事にしました。

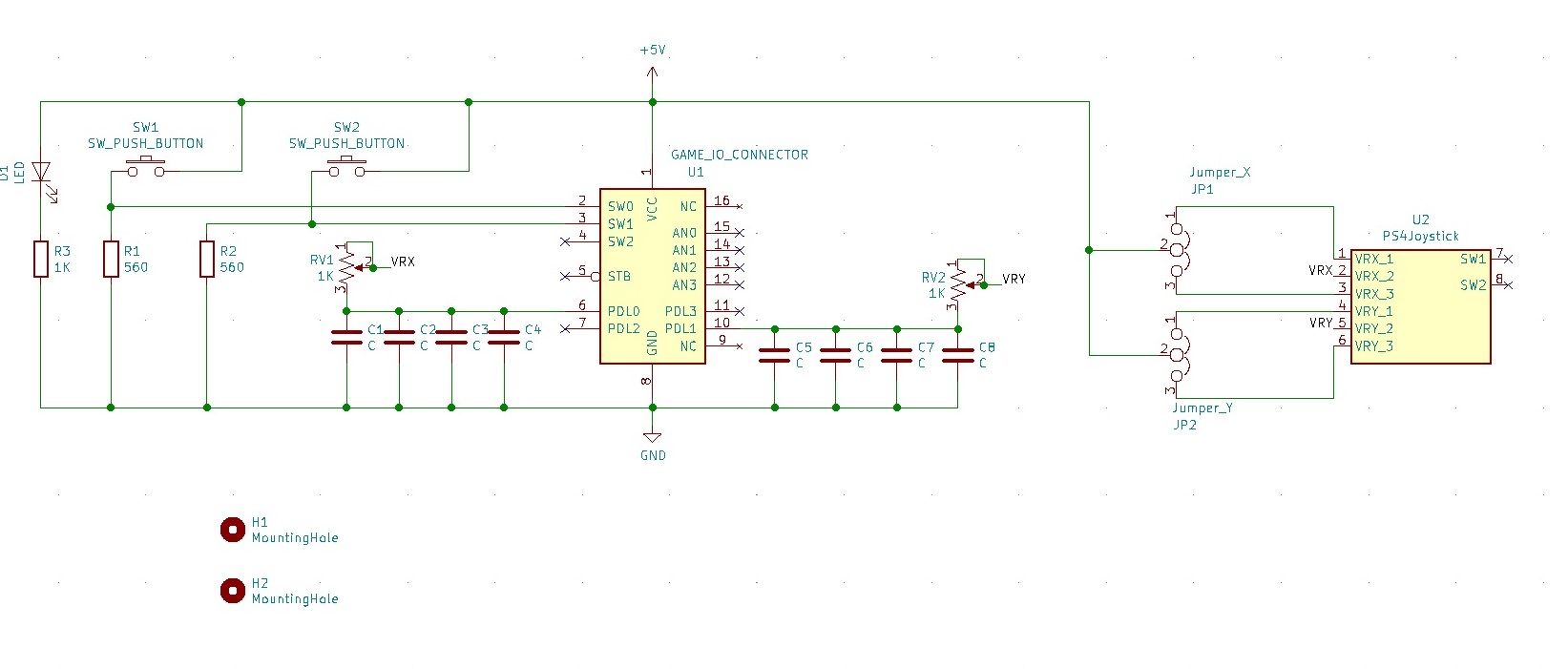

  下記回路図のＣ1からC8が重要です。


  ２．下記URLを参考に作成しました。
  　　コンデンサーの計算方法が記載されています。
  　　https://blondihacks.com/apple-ii-gamepad-prototype/
