  • 2024/11/23 08:24
• ProDOS ROM-Driveの動作確認その２

  １．Apple IIeのスロット７に「ProDOS ROM-Drive」をセットして電源ＯＮ。

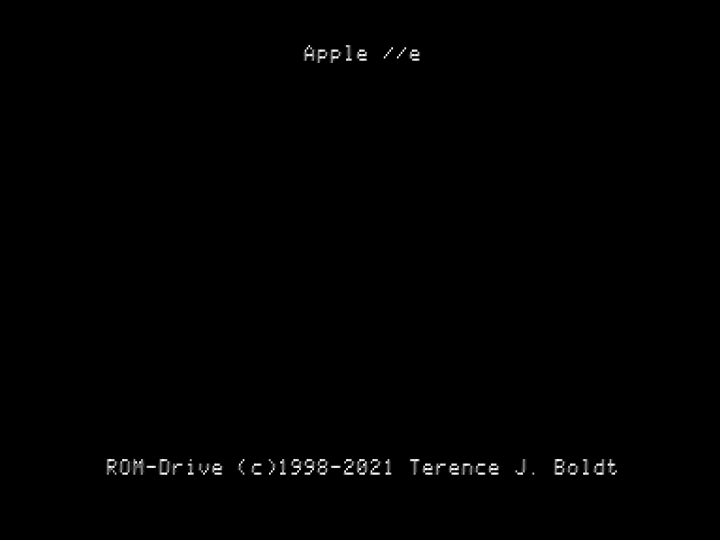

    １）Apple //eの起動画面に「ProDOS ROM-Drive」のメッセージが表示される。

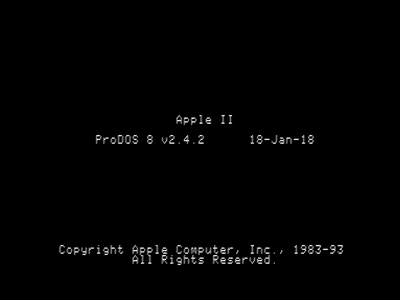

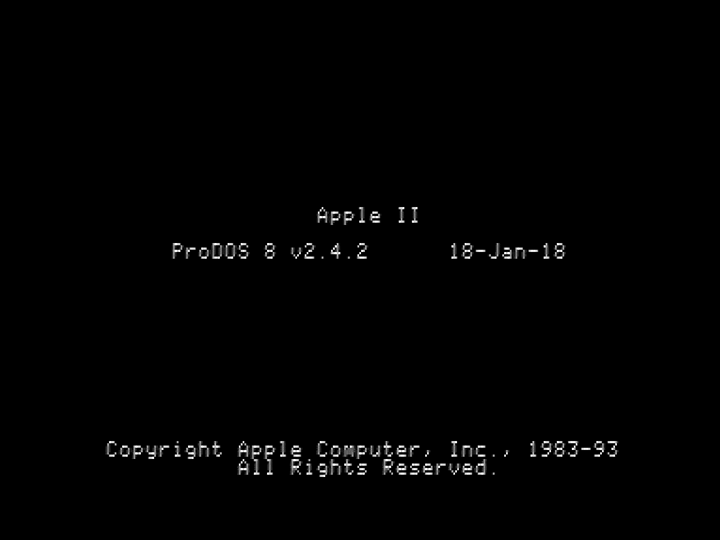

  ２）ProDOS 8 v2.4.2が起動される。

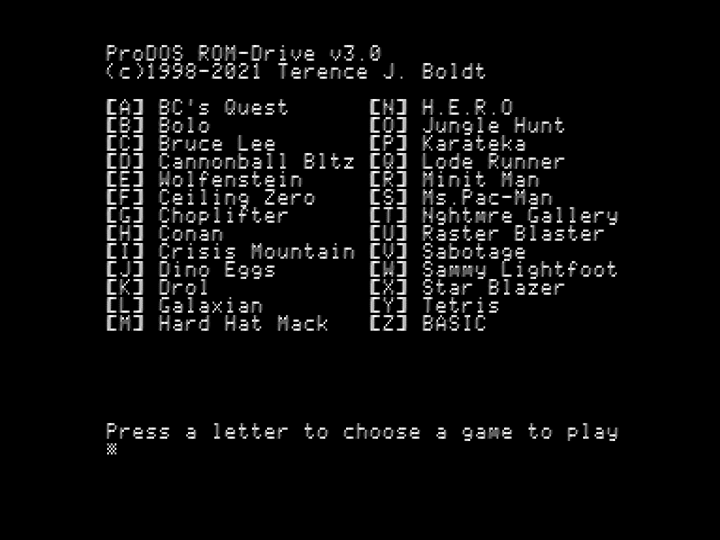

  ３）ProDOS ROM-Drive の画面が表示される。
  　「A」から「Z」キーを押下すると各ゲーム、BASICが起動します。
       電源ＯＮからこの画面が表示される時間は２秒以下です。AppleIIとしては爆速。



  ４）いろいろ使えそうなツールです。



  PR
  • ProDOS-ROM-Drive
  • 2022/03/27 12:37
  • 0
• ProDOS ROM-Driveの動作確認その１
  １．AppleIIのスロット７に「ProDOS ROM-Drive」をセットして電源ＯＮ。

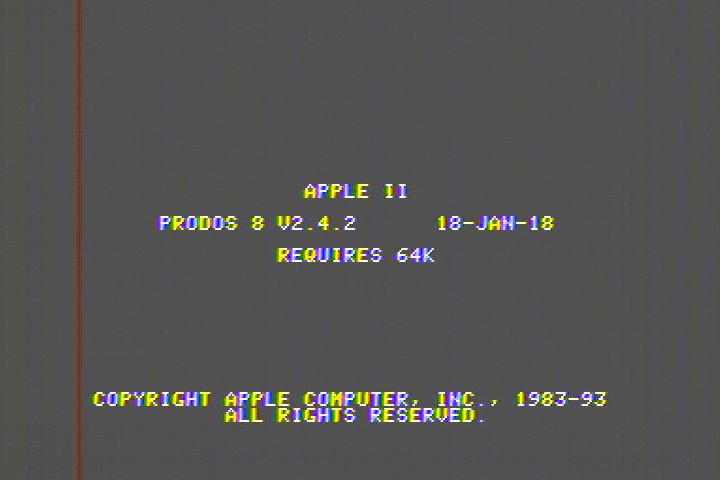

  　　PRODOS 8 V2.4.2？＝＞パチモノのAppleIIで動くのか？
  　　REQUIRES 64K ＝＞64Kが必要らしい。



  ２．AppleIIに「16K RAMカード」をセットして電源ＯＮ。

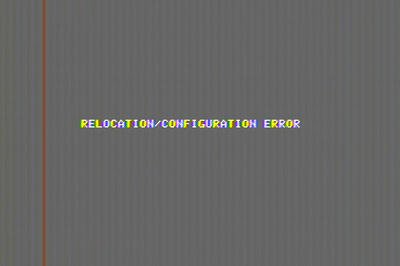

      relocation/ configuration error  ＝＞パチモノ（スタンダードに近い）のAppleIIでは動かない。



  • ProDOS-ROM-Drive
  • 2022/03/27 12:20
  • 0
• ProDOS ROM-Driveの組み立てその３

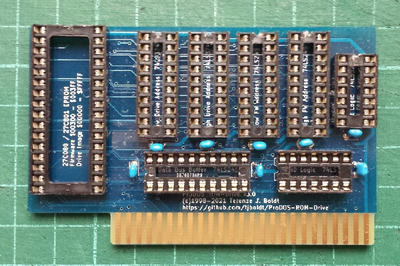

  １．下記ＩＣをソケッとに差し込みます。
         (ＩＣの向きに注意して差し込んで下さい）
  　　M27C801  ×　１個
  　　74LS374   ×　２個
  　　74LS245   ×　３個
         74LS32     ×　１個
         74LS00     ×　１個



  簡単なはんだ付けでした。完成です。



  • ProDOS-ROM-Drive
  • 2022/03/27 11:01
  • 0
• ProDOS ROM-Driveの組み立てその２
  １．下の写真のように、ＩＣソケットをはんだ付けします。
  　　DIP 32ピン 600mil　×１個
         DIP 20ピン 300mil　×５個
         DIP 14ピン 300mil　×２個



  • ProDOS-ROM-Drive
  • 2022/03/27 10:53
  • 0
• ProDOS ROM-Driveの組み立てその１

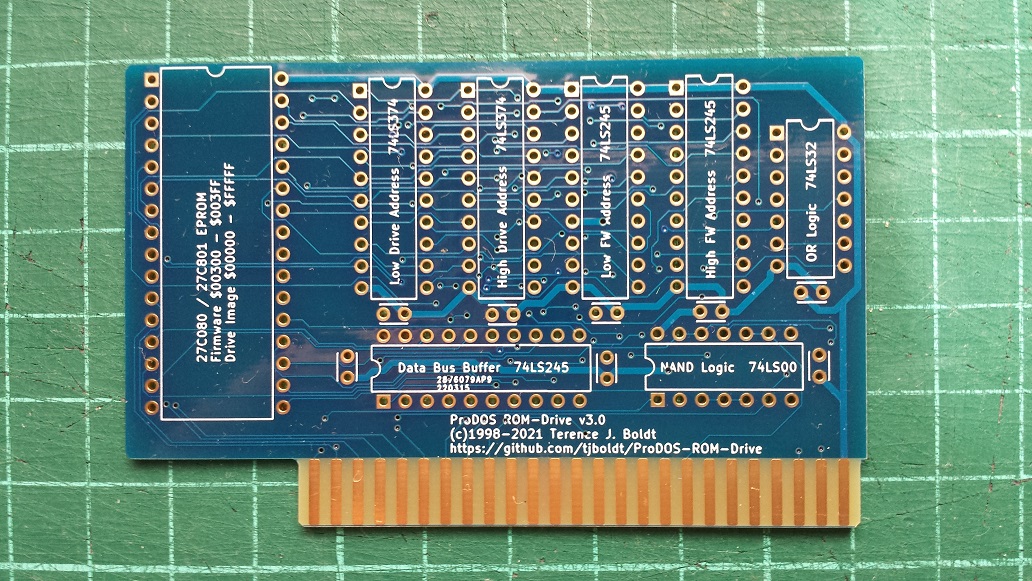

  １．ENIG表面仕上の綺麗な基板です。

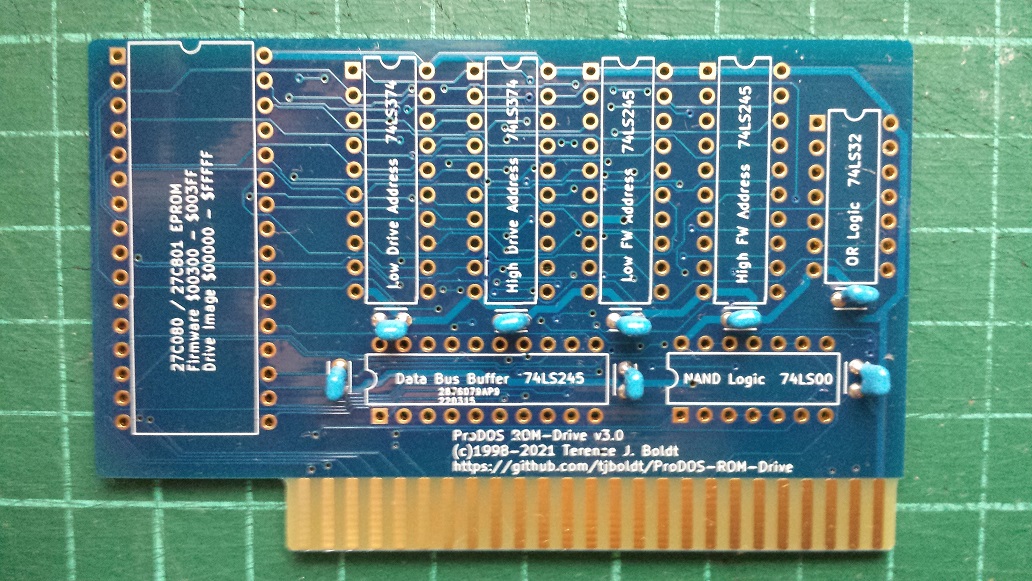

  ２．下の写真のようにコンデンサー(0.1μF)を8個はんだ付けします。



  • ProDOS-ROM-Drive
  • 2022/03/27 10:49
