PS/2 日本語Keyboard for Apple II

• [PR]
  ×

  [PR]上記の広告は3ヶ月以上新規記事投稿のないブログに表示されています。新しい記事を書く事で広告が消えます。

  • 2024/11/23 08:13
• PS/2 日本語Keyboard for Apple II 使い方
  PS/2 日本語KeyboardをAppleIIで利用するボードを作成しました。
  ジャンパーピンをクローズすると英語Keyboardに対応します。
  Apple IIのキーボードの破損や、故障原因の切り分けに使えます。

  下記ＵＲＬの資料を参考に作成しました。
  https://knzl.at/ps2-keyboard-for-apple-ii/

  注意点
  ・Ctrlキー＋Deleteキーを RESETにしました。
  ・日本語と英語配列のPS/2キーボードを対象に作成しました。
  ・AppleIIの小文字,カナ文字には対応しておりません。
  　その他の不具合があるかも知れません。
      （2020.1.7時点で不具合は見つかっておりません　）


  PR
  • PS/2 日本語Keyboard for Apple II
  • 2019/12/30 10:46
  • 0
• PS/2 日本語Keyboard for Apple II組み立てその６

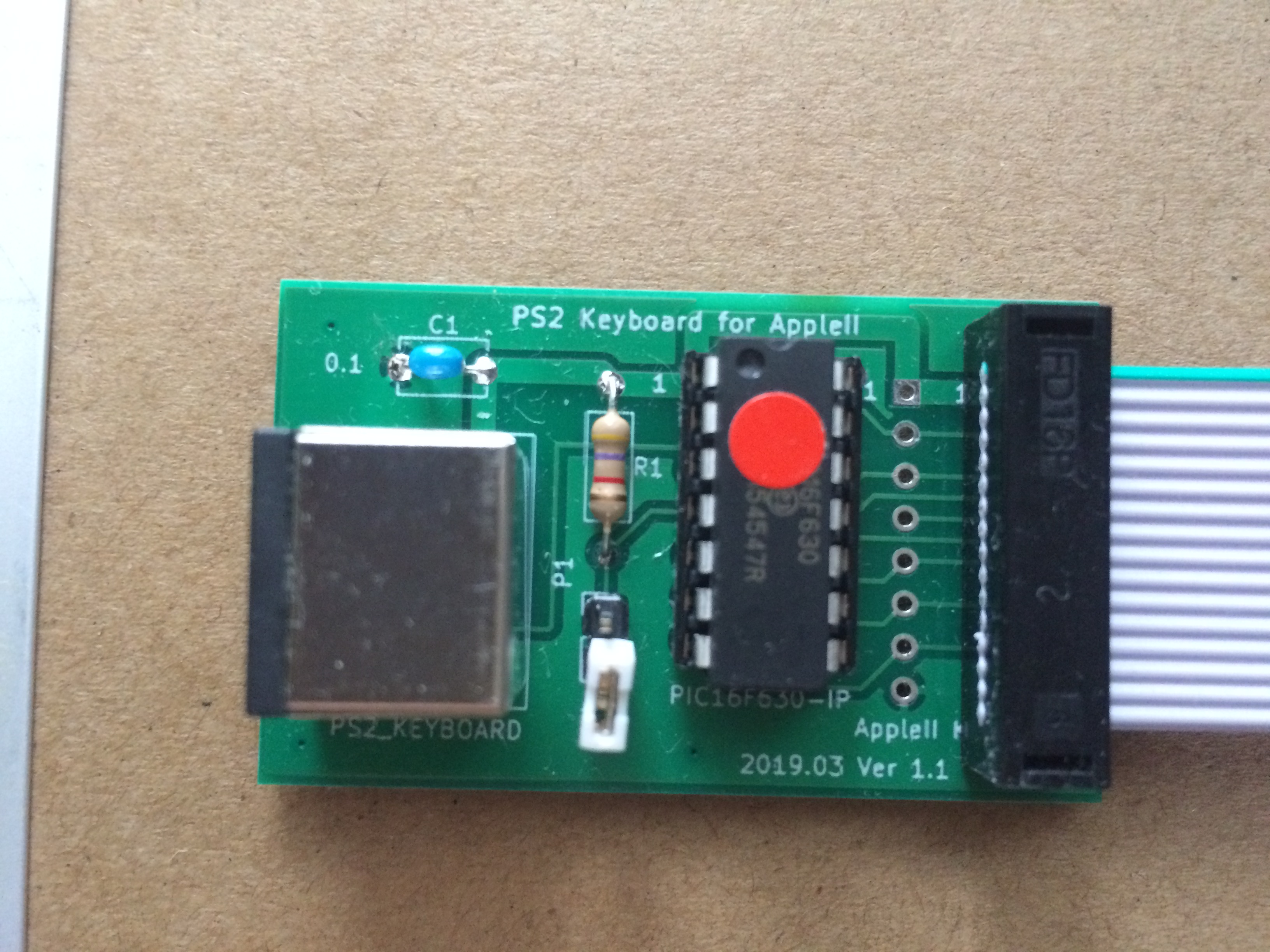

  １．基板にIC(PIC16F630)を付けます。
  　　写真をみて正しい方向につけて下さい。
  　

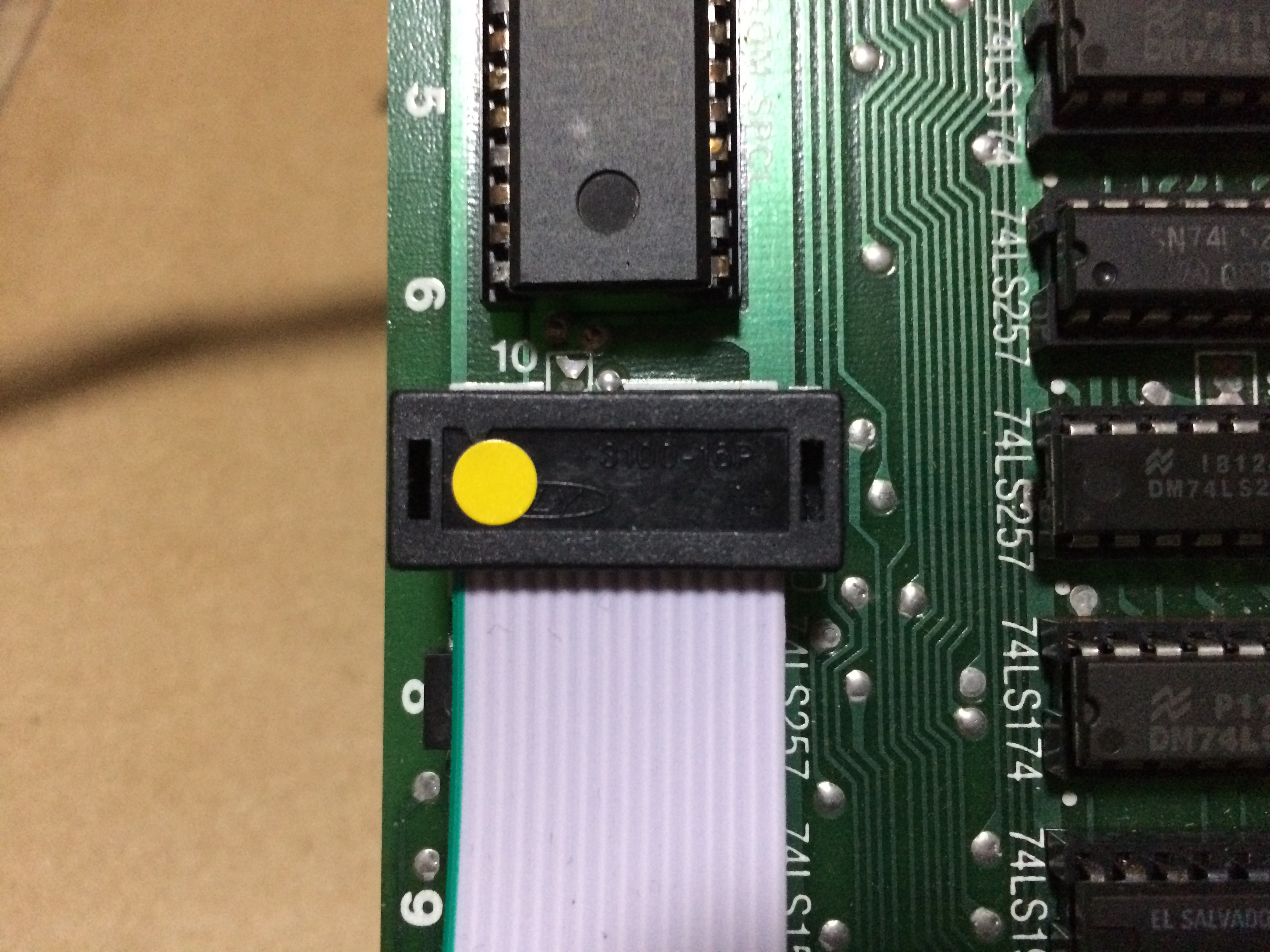

  ２．ケーブルとAppleIIをつなげます。 　　
  　　AppleIIの電源を切って下さい。 　　
  　　写真をみて正しい方向につけて下さい。
  　

  ３.完成です。
  • PS/2 日本語Keyboard for Apple II
  • 2019/12/30 10:35
  • 0
• PS/2 日本語Keyboard for Apple II組み立てその５

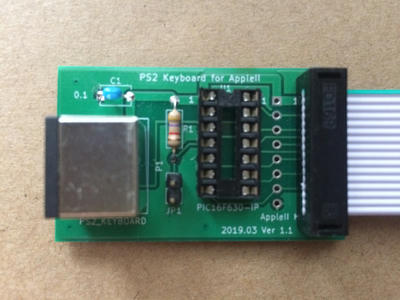

  １．フラットケーブルにカシメたソケットをはんだ付けします。
  　　
  • PS/2 日本語Keyboard for Apple II
  • 2019/12/30 10:32
  • 0
• PS/2 日本語Keyboard for Apple II組み立てその４

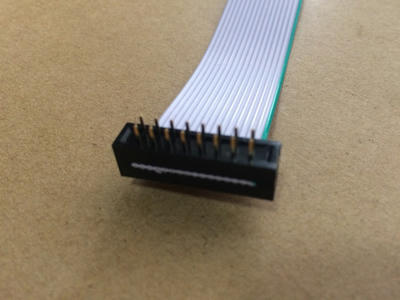

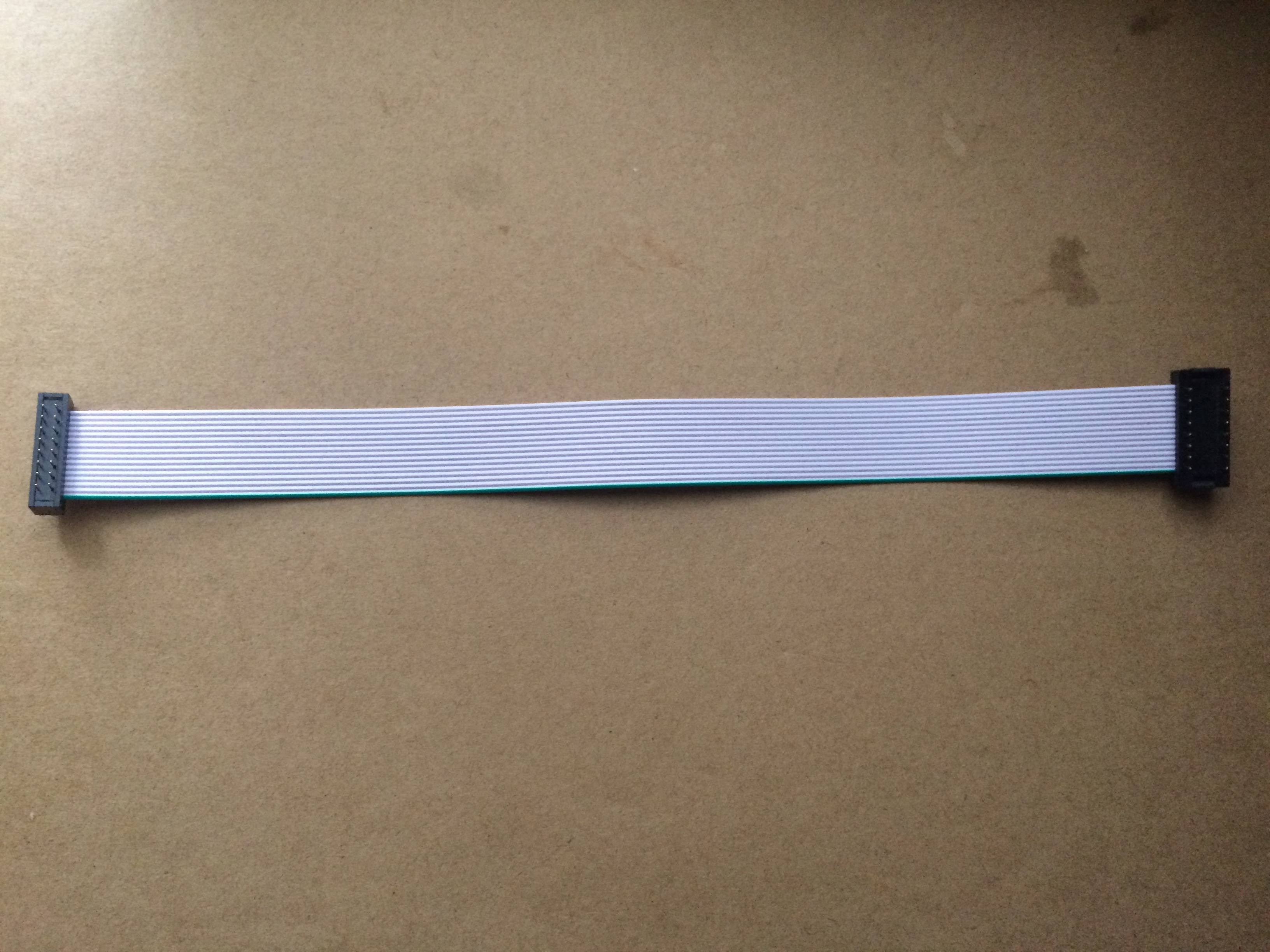

  1．フラットケーブル(約25cm)と16ピンソケット(DIN)をカシメます。

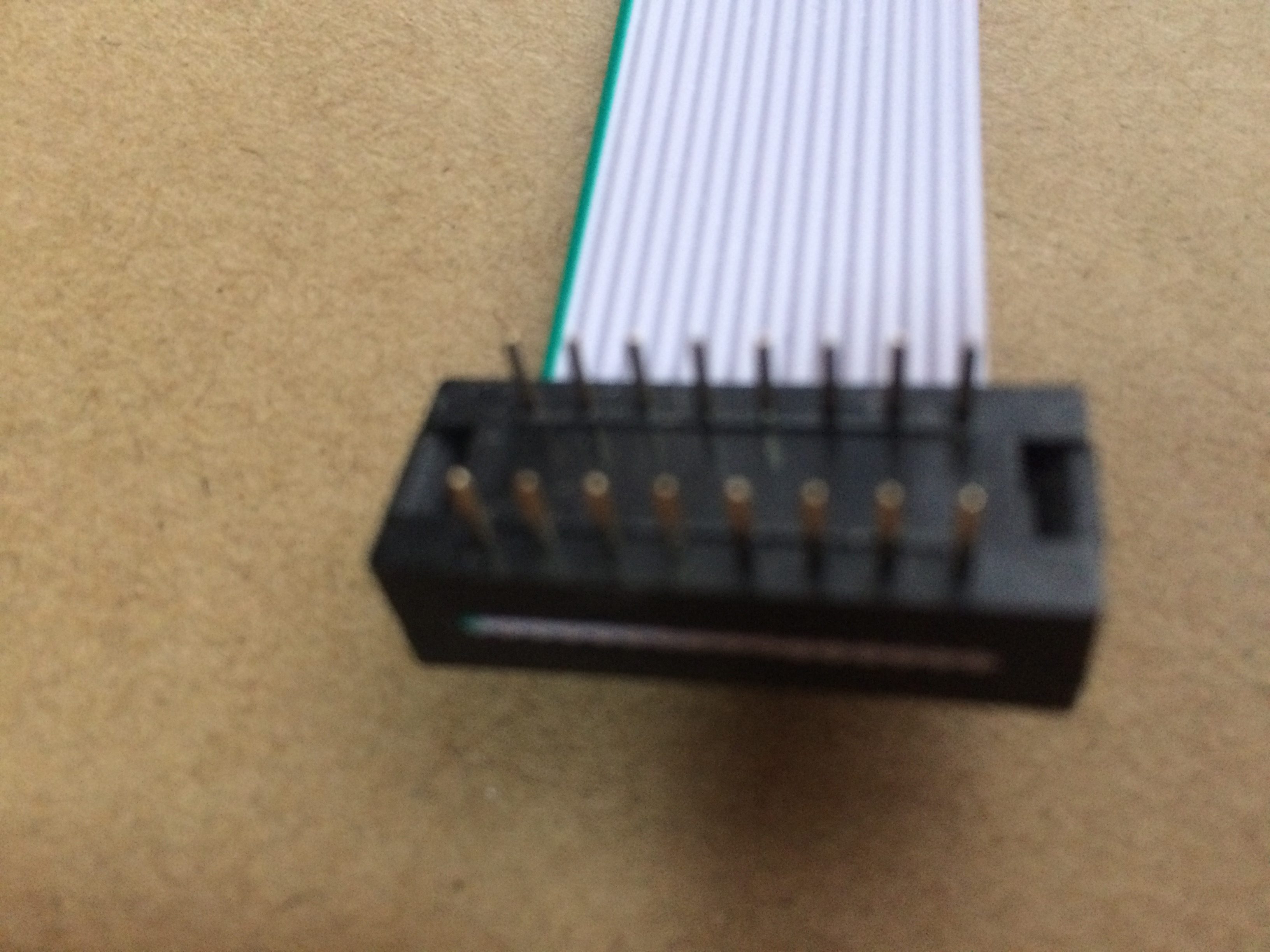

  2. フラットケーブルと16ピンソケット（2.54mm幅）をカシメます。
      基板に直接はんだ付けするソケットです。


  3. 完成

  　　



  ４. コネクターの圧着方法は以下URLも参考にして下さい。
     　DIP16 to DB9 Female
  • PS/2 日本語Keyboard for Apple II
  • 2019/12/30 10:28
  • 0
• PS/2 日本語Keyboard for Apple II組み立てその３

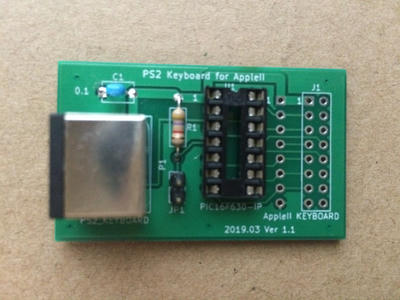

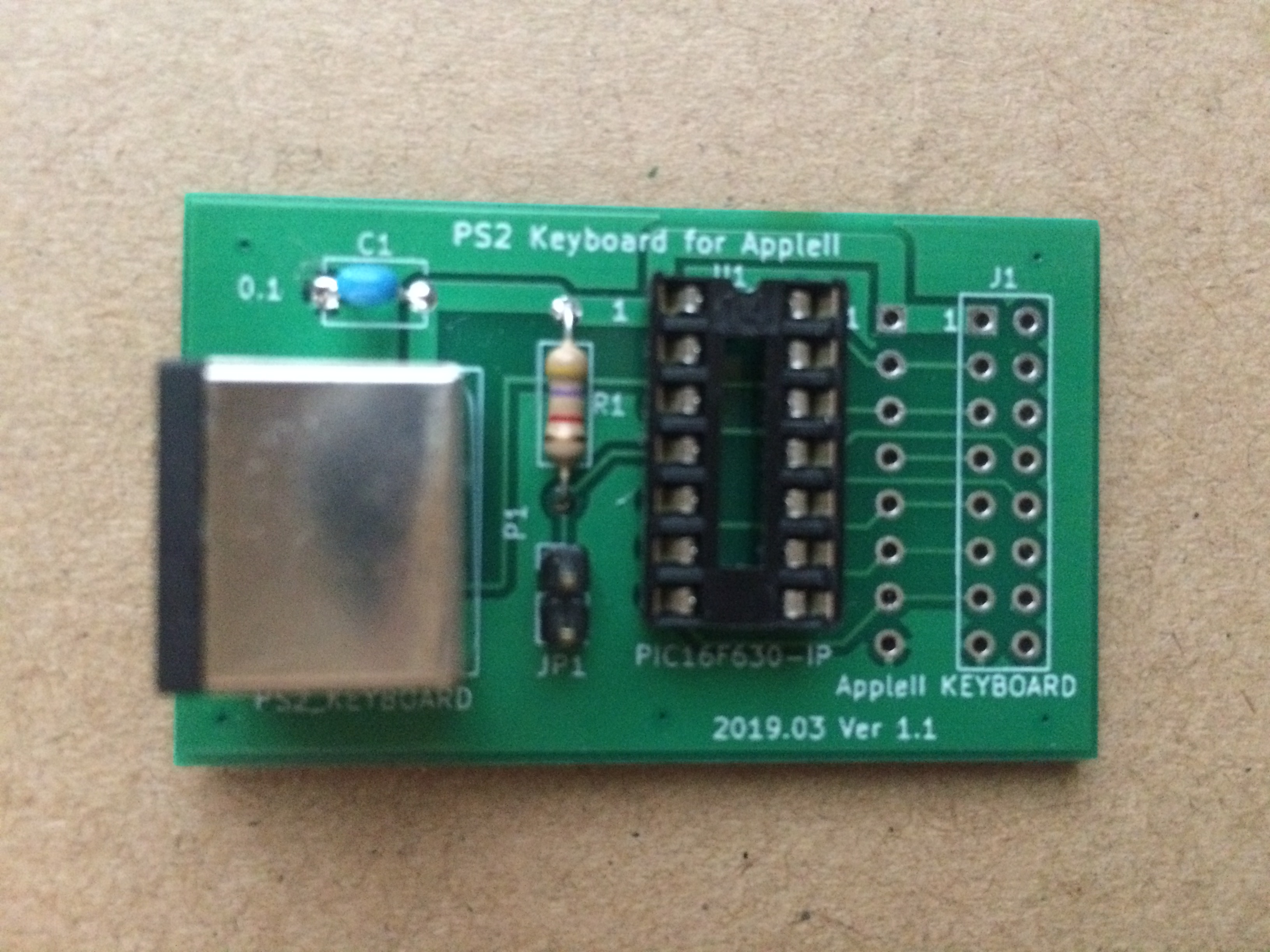

  １．PS/2のソケットをはんだ付けします。
  　
