  • 2024/11/23 08:08
• PS/2 Keyboard for Apple II組み立てその４

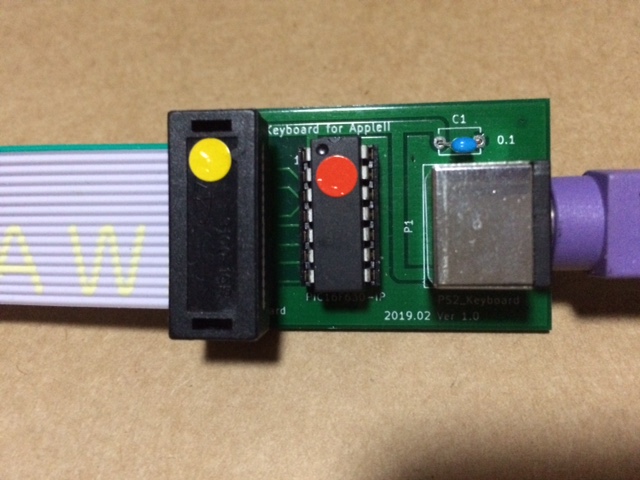

  １．基板にIC(PIC16F630)とケーブルを付けます。
  　　写真をみて正しい方向につけて下さい。

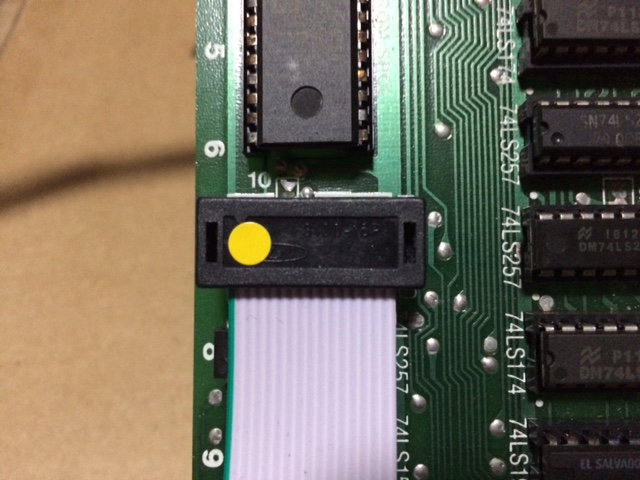

  ２．ケーブルとAppleIIをつなげます。
  　　AppleIIの電源を切って下さい。
  　　写真をみて正しい方向につけて下さい。


  ３．AppleII電源ＯＮで完了です。


  PR
  • PS/2 Keyboard for Apple II
  • 2019/02/22 01:43
  • 0
• PS/2 Keyboard for Apple II組み立てその３

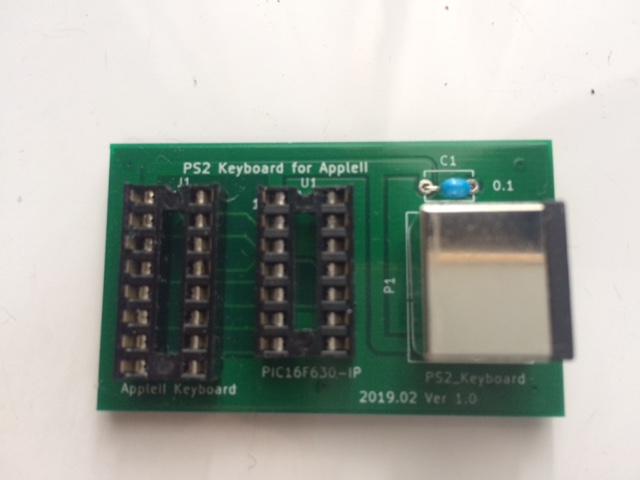

  １．PS/2のソケットをはんだ付けします。


  ２．完了


  • PS/2 Keyboard for Apple II
  • 2019/02/22 01:38
  • 0
• PS/2 Keyboard for Apple II組み立てその２

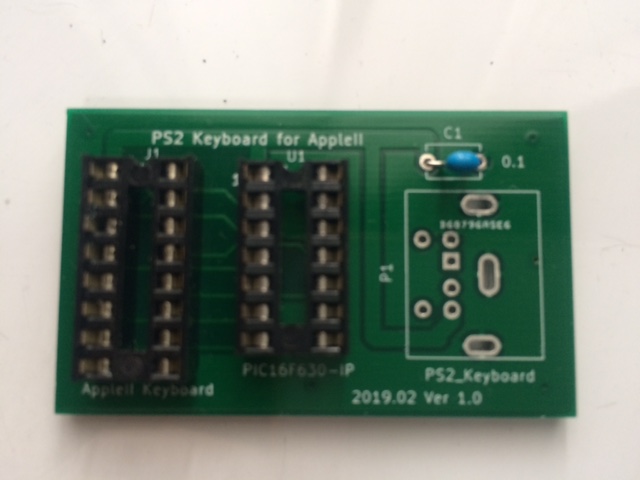

  １．16pinと14pinのICソケットをはんだ付けします。


  ２．完成
  • PS/2 Keyboard for Apple II
  • 2019/02/22 01:37
  • 0
• PS/2 Keyboard for Apple II組み立てその１

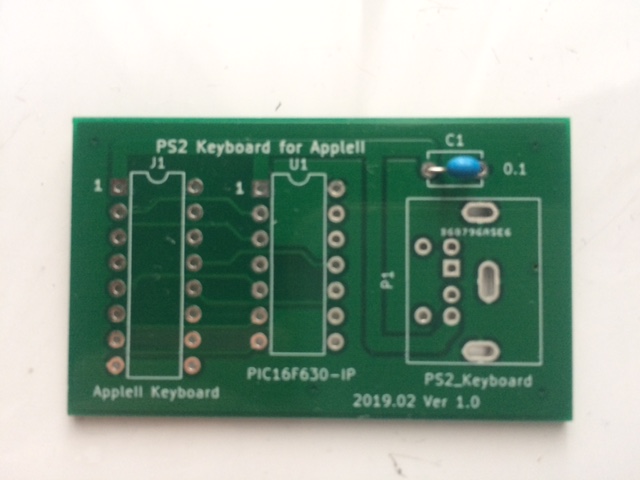

  １．コンデンサー（0.1μF)を基板にはんだ付けします。



  ２．完了
  • PS/2 Keyboard for Apple II
  • 2019/02/22 01:32
  • 0
• PS/2 Keyboard for Apple II完成
  PS/2 Keyboard （英語配列）をAppleIIで利用するボードを作成しました。
  Apple IIのキーボード壊れた際や、故障原因の切り分けに使えます。

  下記ＵＲＬの資料を参考に作成しました。
  https://knzl.at/ps2-keyboard-for-apple-ii/

  注意点
  ・Ctrlキー＋Deleteキーを RESETにしました。
  ・英語配列のPS/2キーボードを対象に作成しました。
      英語配列以外のキーボードを利用した場合、Shiftキーの文字が正しく打てません。
  　その他の不具合があるかも知れません。
  ・AppleIIの小文字には対応しておりません。


  　


  • PS/2 Keyboard for Apple II
  • 2019/02/22 01:29
  • 0
