  • 2024/11/23 08:28
• SDISKIIのケーブル延長実験
  １．SDISKIIのケーブルについてどこまで延長可能なのか？
  　　実験してみました。
  　　

  ２．オリジナルのSDISKII、SDISKII改ともに2.4ｍまでＯＫでした。
  　　創造超えて大丈夫でした。
  　　次回はＮＧになるまでケーブル延長しようと思います。
  PR
  • SDISKII改
  • 2023/02/23 15:18
  • 0
• SDISKII改組み立て（その８）

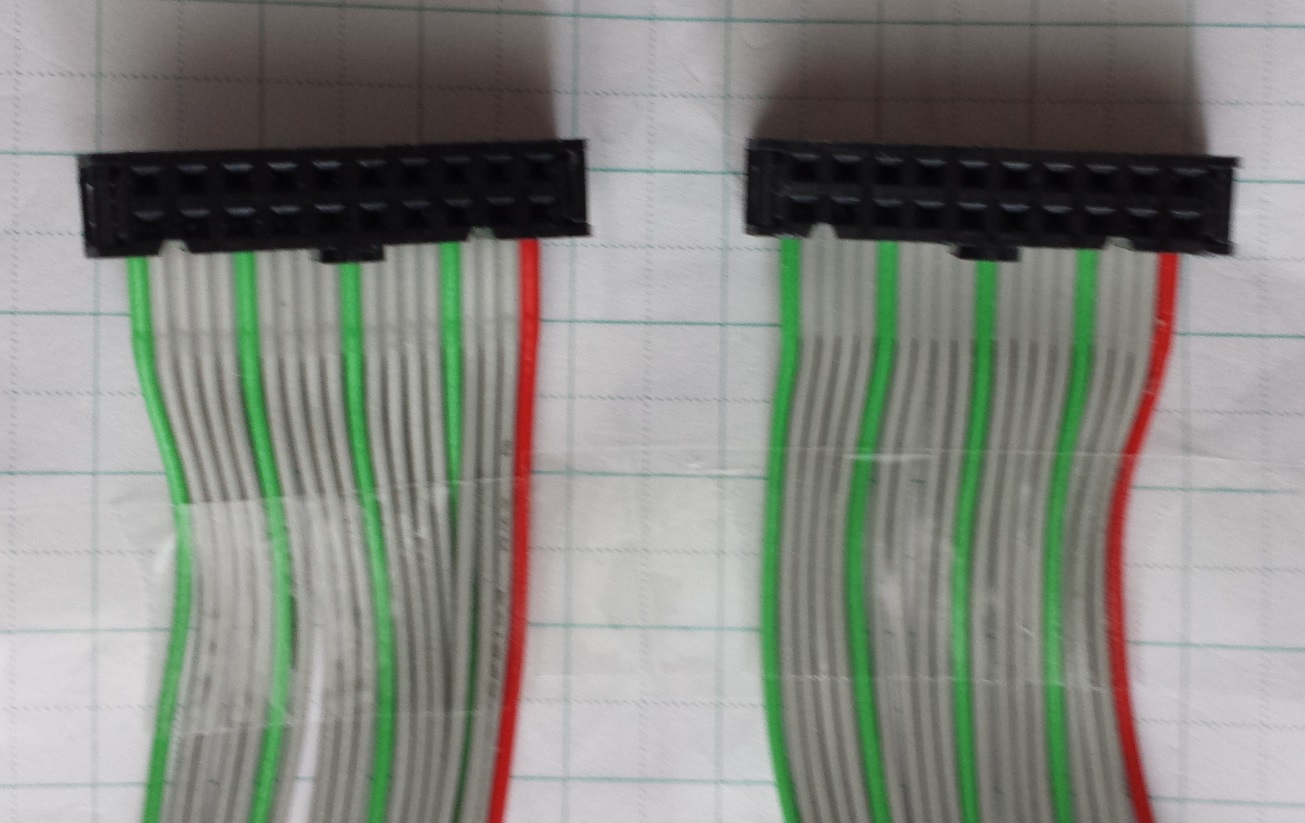

  １．20芯のフラットケーブルに20pinメスケーブルヘッダーを圧着します。

  　　下の写真のように圧着する。


  ２．基板にフラットケーブルを差し込みます。


  ３．基板のはんだ付け、ＩＣの差し込み方向を今一度確認して下さい。


  ４．注意事項として

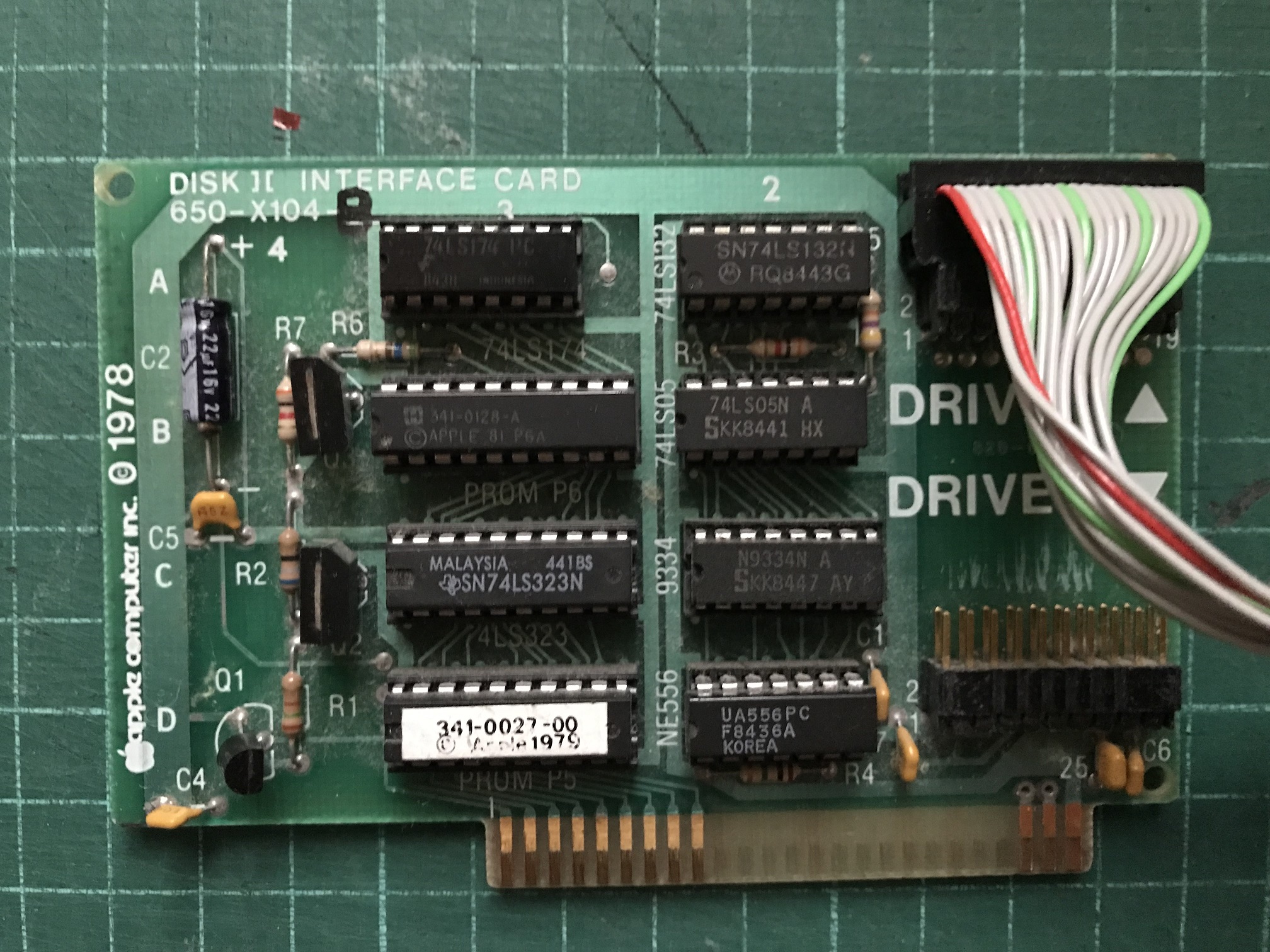

  　DISKII INTERFACE CARDにケーブルを装着する際、
  　　1番ピン（赤線）の方向に注意して下さい。

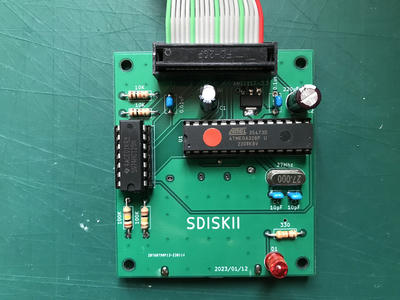

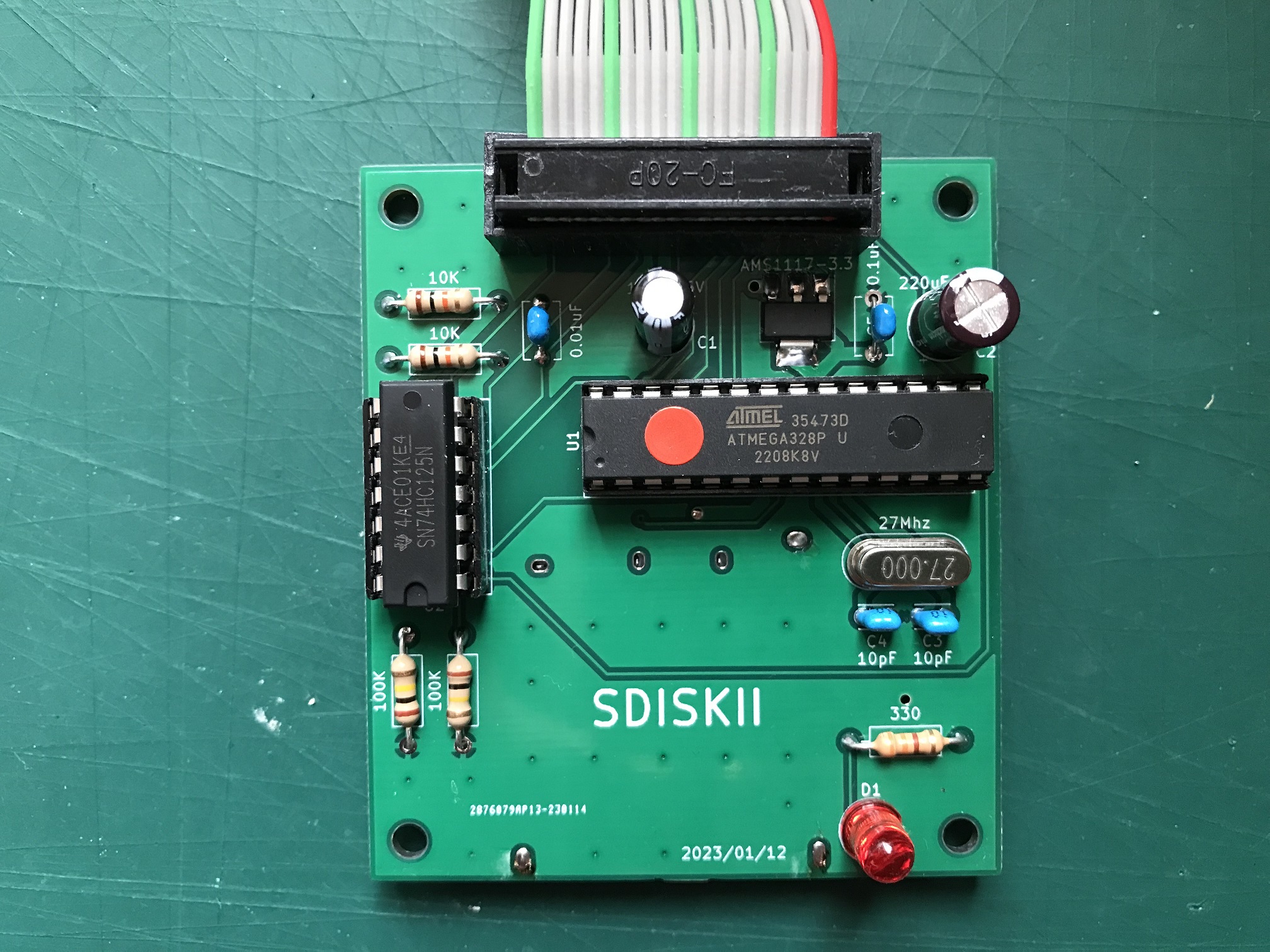

  完成です。
  • SDISKII改
  • 2023/01/29 15:42
  • 0
• SDISKII改組み立て（その７）

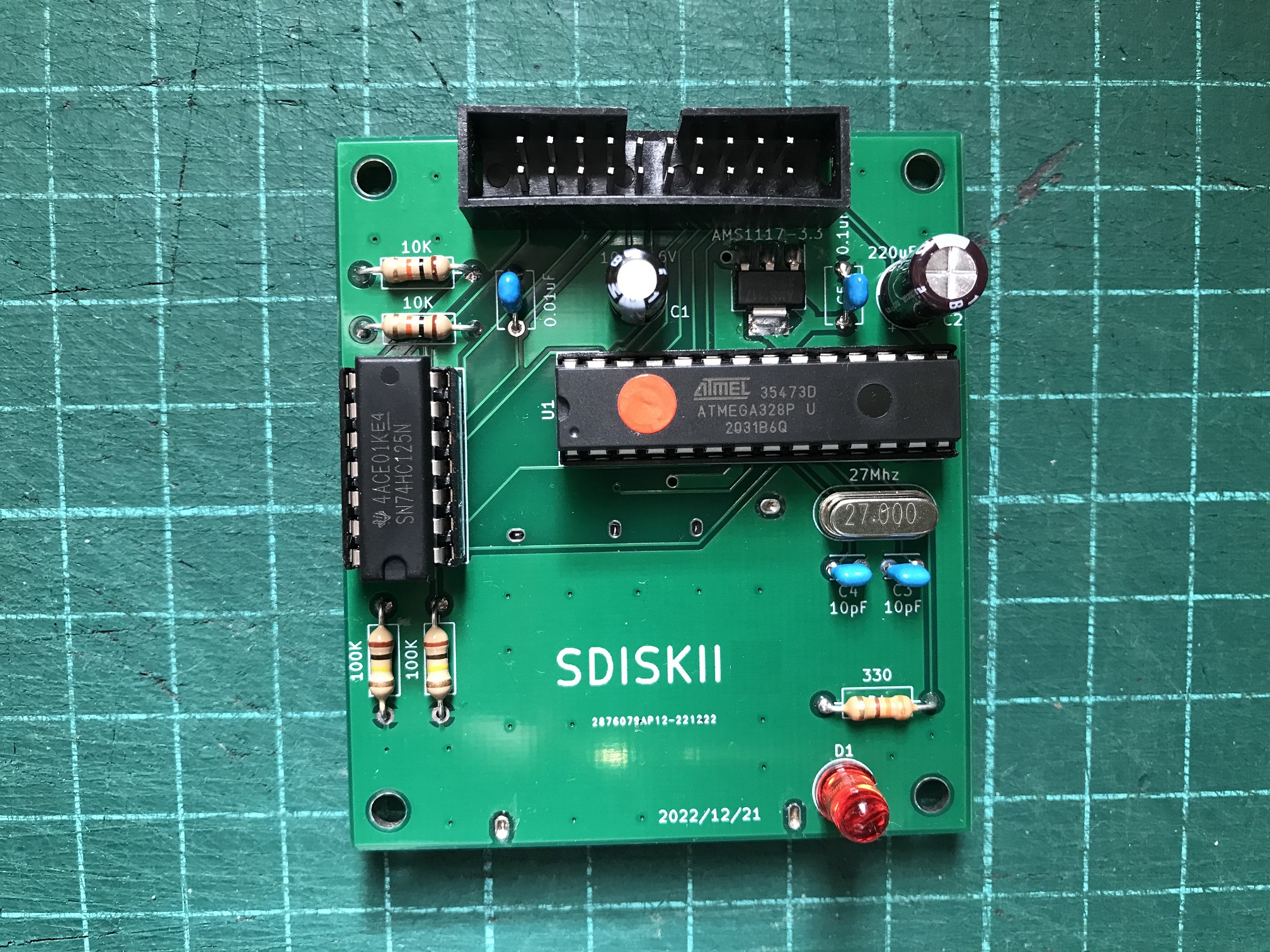

  １．下記ＩＣをソケッとに差し込みます。
         (ＩＣの向きに注意して差し込んで下さい）
  　　ATMEGA328P
  　　74HC125




  • SDISKII改
  • 2023/01/29 15:36
  • 0
• SDISKII改組み立て（その６）
  １．ＩＣソケット、ヘッダーピンをはんだ付けします。

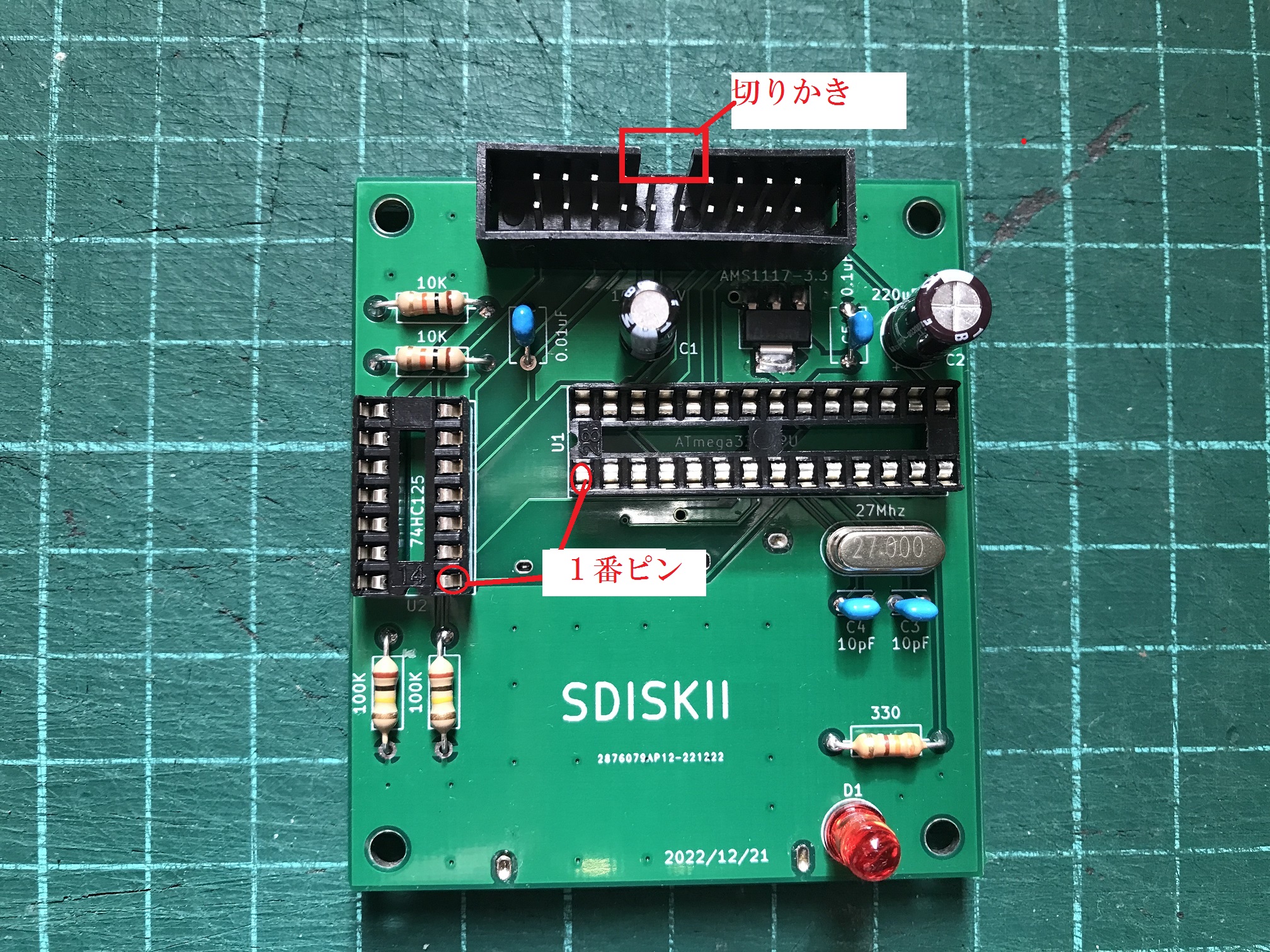

  　　ＩＣソケットの1番ピン、ヘッダーピンの切りかきに注意して下さい。


  ２．ＩＣソケット、ヘッダーピンのはんだ付け完了です。
  • SDISKII改
  • 2023/01/29 15:33
  • 0
• SDISKII改組み立て（その５）
  １．ＬＥＤ、クリスタルをはんだ付けをします。


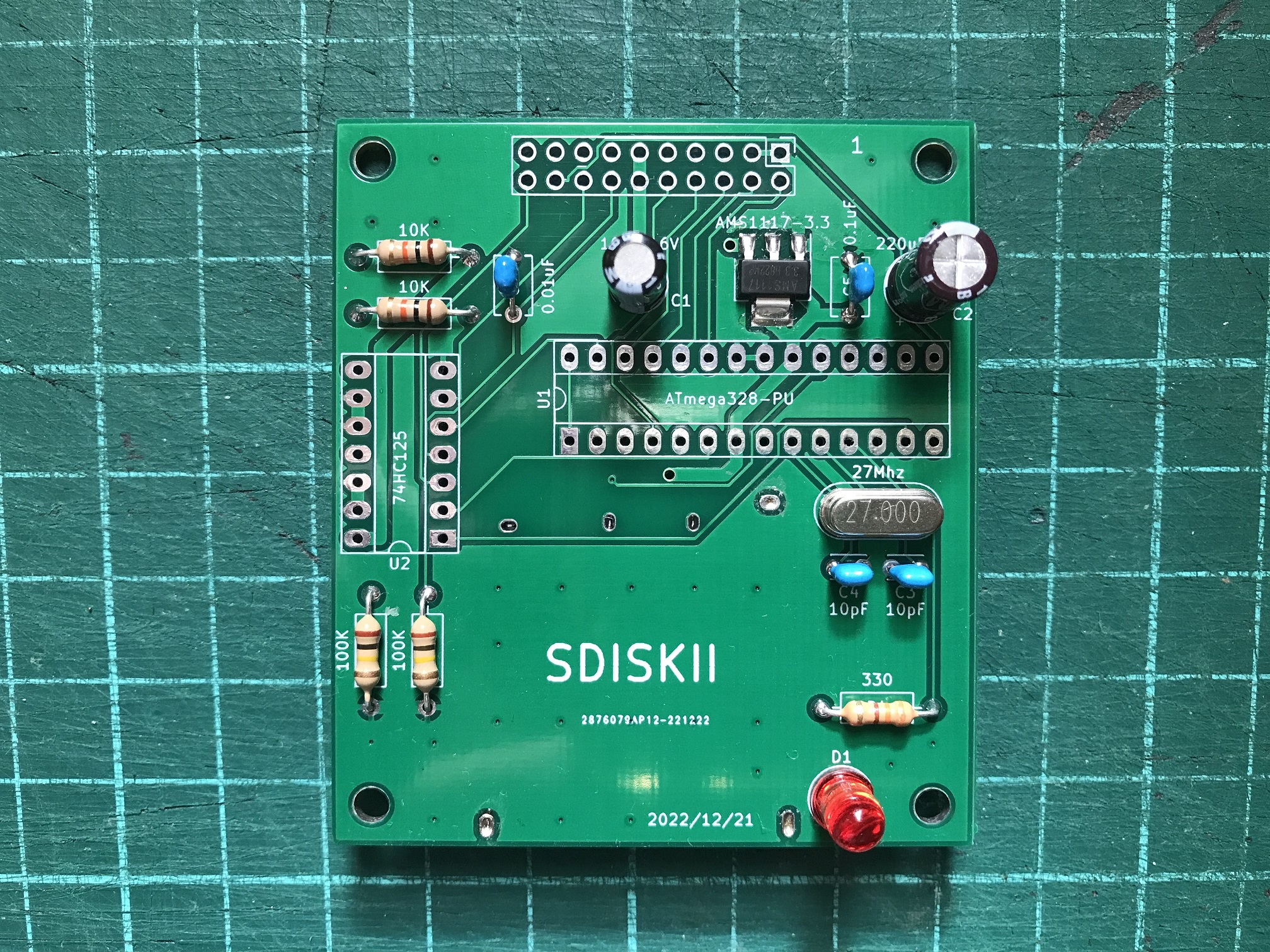

  ２．ＬＥＤ、クリスタルのはんだ付け完了です。
  • SDISKII改
  • 2023/01/29 15:20
  • 0
