  • 2024/11/23 08:03
• Apple1 SBCの「4K BLOCKS」アドレスデコードについて
  １．オリジナルのApple1 Computer基板の中央にあるジャンパー設定時に利用する
  　「4K BLOCKS」のアドレスデコードが存在します。
  　　そこでApple1 SBC基板の、「4K BLOCKS」のアドレスデコードについて記載します。
  　　
  　　オリジナルとの違い。 　　
  　　・オリジナルのApple1 Computerはアドレスデコードを「74154」で行っている。
  　　・Apple1 SBC基板はアドレスデコードを「74LS138」で行っている。
  　　　(利用しているTTLの違いにより、Apple1 SBC基板から直接取得可能な
  　　　アドレスデコード値は、$8000～$F000」となります)

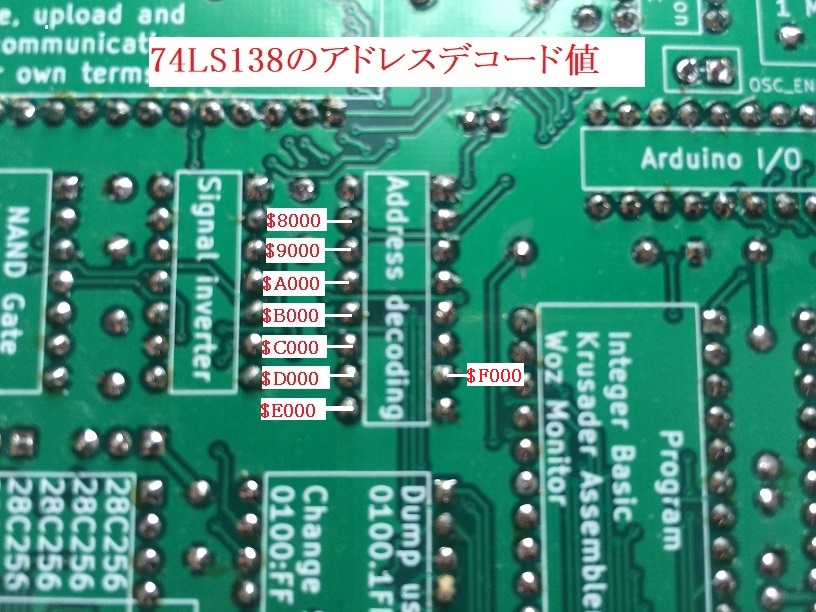

  　　Apple1 SBC基板の74LS138のアドレスデコードについて(2020/3/14写真差し替え）

  　 以上です。
  PR
  • Apple1Computer
  • 2020/03/04 13:18
  • 0
• Apple1 Computer SBCの感想
  Apple1 Computer SBCを作成した感想を記載します。

  2008年頃にApple1の完璧なレプリカが販売されていましたが、それすら手に入らない昨今。
  1977年には存在しない部品で構成されたApple1 Computer ではあるが、
  CPU上で実行されたコードは当時ものなので、ぎりぎりレプリカと言えなくも無い。
  このあたりで我慢です。

  それでも今回の作成で、多くの情報が手に入り勉強になりました。
  更に良い面もあります。弄り倒したり、改造したり、壊しても痛くない。修理可能です。
  完璧なレプリカを壊したら、部品が入手困難なため、修理は絶望的です。
  2020.2.5現在：知人に配布していたら、6502の在庫が無くなりそうです。
  • Apple1Computer
  • 2019/07/20 13:08
  • 0
• Apple1 Computer SBC組み立てその１１（取説）
  １．「Tera Term」を立ち上げます。
  ２．Arduino Nano経由でApple1Computerをパソコンに接続します。
  ３．「Tera Term」が接続状態になると
  　　「RC6502 Apple 1 Replica」が表示されます。
  ４．「Tera Term」が接続状態にならない場合
  　　　「Tera Term」の「シリアルポート設定」を開いて、閉じると接続されます。
  ５．Apple1 Computer SBC基板のリセットｓｗ（白いタクトｓｗ)を押して、
  　　バックスラッシュ（＼）が表示されれば、「Wos Monitor」モードで起動中です。

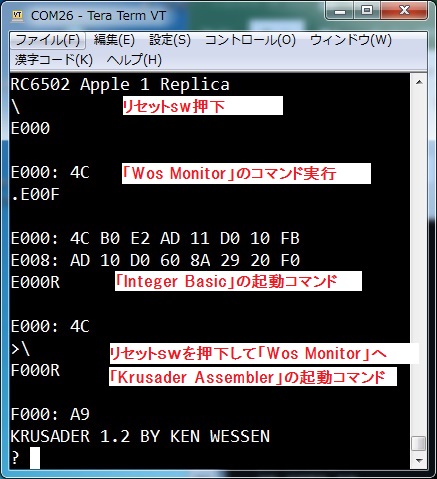

  ６．以下の画面は「Wos Monitor」のコマンドと、「Integer Basic」の起動、
  　　「Krusader Assembler」の起動です。
  　

  Apple1の※１マニュアルを下記URLにまとめました。
  https://yahoo.jp/box/Ac3GGp



  サンプルソフトを下記URLに保存しました。

  https://yahoo.jp/box/5YWAIu



  ※１マニュアル

  APPLE1 BASIC USERS MANUAL

  APPLE1 OPERATION MANUAL

  User Manual for KRUSADER
  • Apple1Computer
  • 2019/07/14 17:52
  • 0
• Apple1 Computer SBC組み立てその１０（環境設定）
  １．Arduino Nano v3.0 (互換ボード）はCH340を利用しているため

  CH340のドライバーをパソコンにインストールします。

  「CH340 DRIVER」か「CH341SER.ZIP」で検索して下さい。


  ２．Apple1 Computeのコマンドは、Arduino Nano経由のシリアル通信で制御します。

  　　ターミナルソフトソフトとして「Tera Term」で説明します。

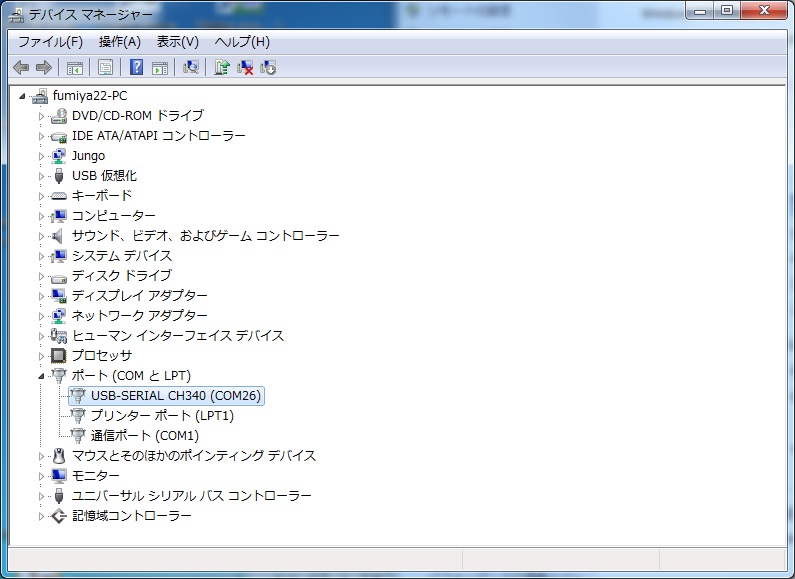

  　１）Arduino Nanoのシリアルポートの確認をします。

  　　　この例ではCOM26です。
  　　

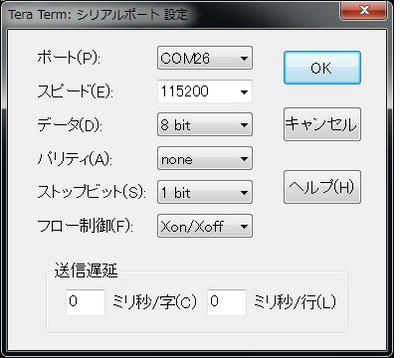

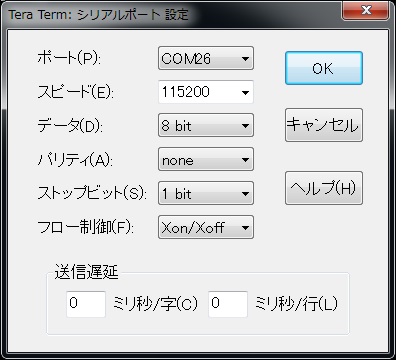

  　２）「Tera Term」のシリアルポートを設定します。
  　　

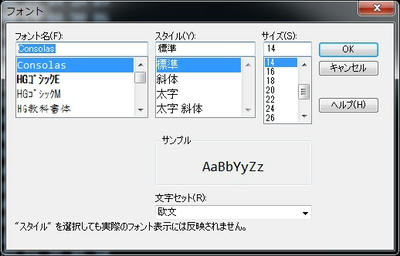

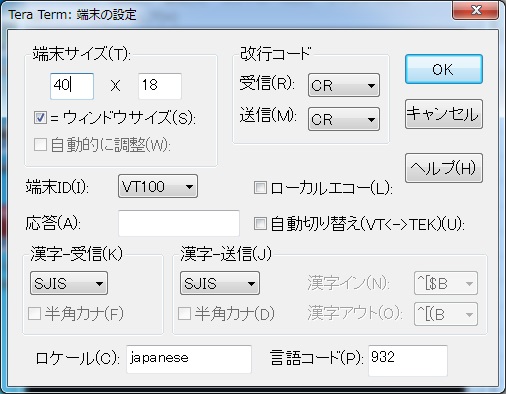

  　３）「Tera Term」の端末とフォントを設定します。
  　　
  　　

  　
  　　
  • Apple1Computer
  • 2019/07/14 17:15
  • 0
• Apple1 Computer SBC組み立てその9
  １．下記部品を基板に装着します。



  R6502AP CPU

  MC6821P PIA

  62256 Static RAM (TC55257BPL)

  AT28C256 EEPROM

  MCP23S17-E/SP

  NE555

  74LS04

  74LS138

  74LS00

  Arduino Nano v3.0 (互換ボードCH340)
