  • 2024/11/23 08:08
• 256 ROM CARD 使い方
  １．「Main-Card」のトグルスイッチは、オリジナルのROM CARDと同じです。
  　　トグルスイッチを上にした状態で、電源ONまたは、Resetした場合にCARD上の
  　　ROMから起動します。

  ２．「Low-High」のトグルスイッチは、CARD上のROMのLow bankとHigh bankの切替スイッチ
  　　です。下向きがLow bankで、上向きがHigh bankとなります。

  ３．モニターROMのジャンパーは、オリジナルのROM CARDと同じです。
  　　OPENにすると、メインボードのモニターROM（F８ROM）が有効になります。




  ４．以上です。
  PR
  • AppleII BRAIN BOARD
  • 2019/03/21 23:36
  • 0
• 256 ROM CARD 組み立てその５
  １．27C256にAppleIIのROMイメージを書き込みます。
  　　詳細は下記URLの資料の13ページを参照して下さい。
  　　http://www.willegal.net/appleii/bb-v5_1.pdf
  　
  ２．各ICをソケットにセットします。
     27C256・・・１個
  　74LS09 ・・・１個
  　74LS11 ・・・１個
  　74LS74 ・・・１個
  　74LS138・・・１個
  　74LS244・・・１個



  ３．各ICのセット完了


  • AppleII BRAIN BOARD
  • 2019/03/21 23:24
  • 0
• 256 ROM CARD 組み立てその４

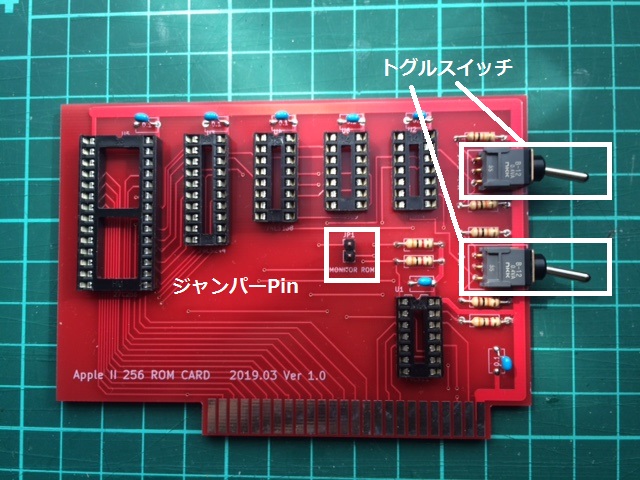

  １．トグルスイッチとジャンパーPinをはんだ付けします。

  　　トグルスイッチ・・・２個(NKKスイッチズ株式会社のB-12AH又はA-12AH)
  　　ジャンパーPin・・・・１個



  ２．トグルスイッチとジャンパーPin完了。

  • AppleII BRAIN BOARD
  • 2019/03/21 23:13
  • 0
• 256 ROM CARD 組み立てその３

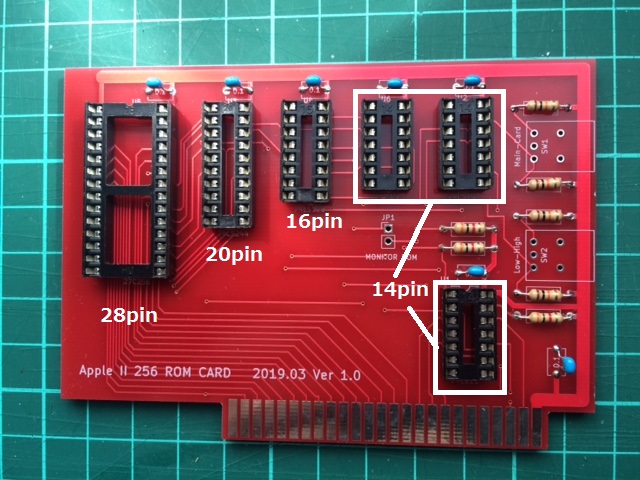

  1.ICソケットをはんだ付けします。
  　28Pin(600mil) ・・・１個
  　20Pin・・・・・・・１個
  　16Pin・・・・・・・１個
  　14Pin・・・・・・・３個



  ２．ICソケットは完了。




  • AppleII BRAIN BOARD
  • 2019/03/21 23:10
  • 0
• 256 ROM CARD 組み立てその２

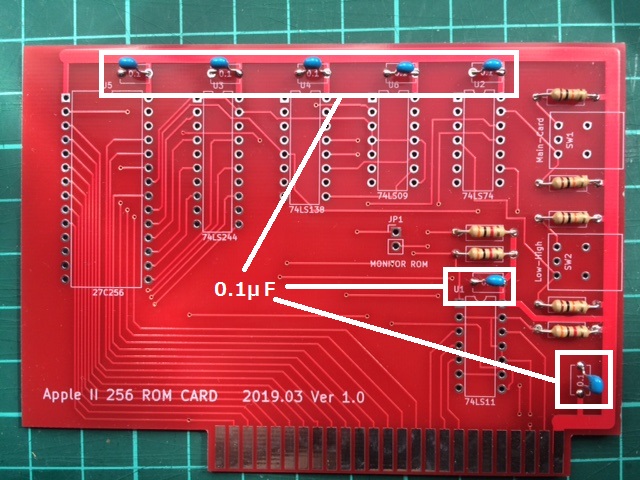

  １．コンデンサーをはんだ付けします。
  　　0.1μF・・・7本



  ２．コンデンサー完了
