2024/05/15 17:23

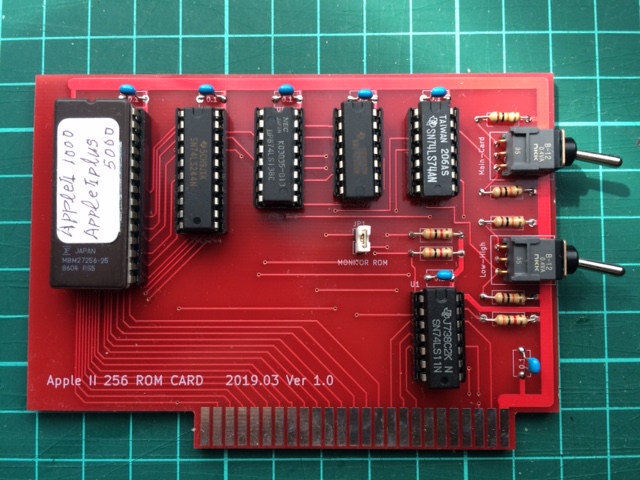

256 ROM CARD 組み立てその５

１．27C256にAppleIIのROMイメージを書き込みます。
　　詳細は下記URLの資料の13ページを参照して下さい。
　　http://www.willegal.net/appleii/bb-v5_1.pdf
　
２．各ICをソケットにセットします。
27C256・・・１個
　74LS09 ・・・１個
　74LS11 ・・・１個
　74LS74 ・・・１個
　74LS138・・・１個
　74LS244・・・１個
