  • 2024/11/23 08:52
• AppleII2513修理基板組み立て（その４）
  １．AppleIiに2513修理基板を装着します。
  　

  ２．AppleIIの電源ＯＮで完成ですが、下記プログラムで、文字を確認して下さい。
  　

  ３．完成です。
  　


  PR
  • AppleII2513Repair
  • 2023/03/10 13:21
  • 0
• AppleII2513修理基板組み立て（その３）
  １．基板用リードフレームの不要な部分をカットします。
  　　基板にはんだ付け後、赤線のあたりから切断して下さい。
  　　

  ２．ユニバーサル基板（1.6mm厚）の２枚の厚さを利用して、基板用リードフレームの
  　　足を均一にカットします。
  　　

  ３．カット後の写真
  　　


  　　


  　
  　
  • AppleII2513Repair
  • 2023/03/10 13:12
  • 0
• AppleII2513修理基板組み立て（その２）
  １．基板用リードフレームを12ピンに切り分けます。


  ２．基板用リードフレームを表面からはんだ付けします。
  　　慎重に基板に対して垂直になるようにはんだ付けします。
  表面



  裏面


  • AppleII2513Repair
  • 2023/03/10 12:56
  • 0
• AppleII2513修理基板組み立て（その１）
  １．Atmel 28C64を基板にはんだ付けします。
  下記写真の100均工具を使うと比較的楽に出来ます。





  • AppleII2513Repair
  • 2023/03/10 12:43
  • 0
• AppleII2513修理基板完成とデータ書き込み

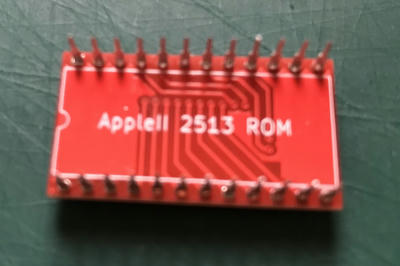

  １．基板完成しました。


  ２．下記リンク先の2513データをAtmel 28C64に書き込みます。
  　　（28C64のデータピンを2513にそのまま接続した基板のため、
  　　　右に１bitシフトしたデータを書き込みする必要があります。）
  　　Apple II Character ROM - 341-0036.bin

  準備完了
  • AppleII2513Repair
  • 2023/03/10 12:39
