• AppleII Joystick（左右入替）

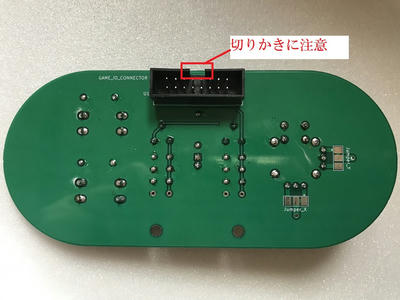

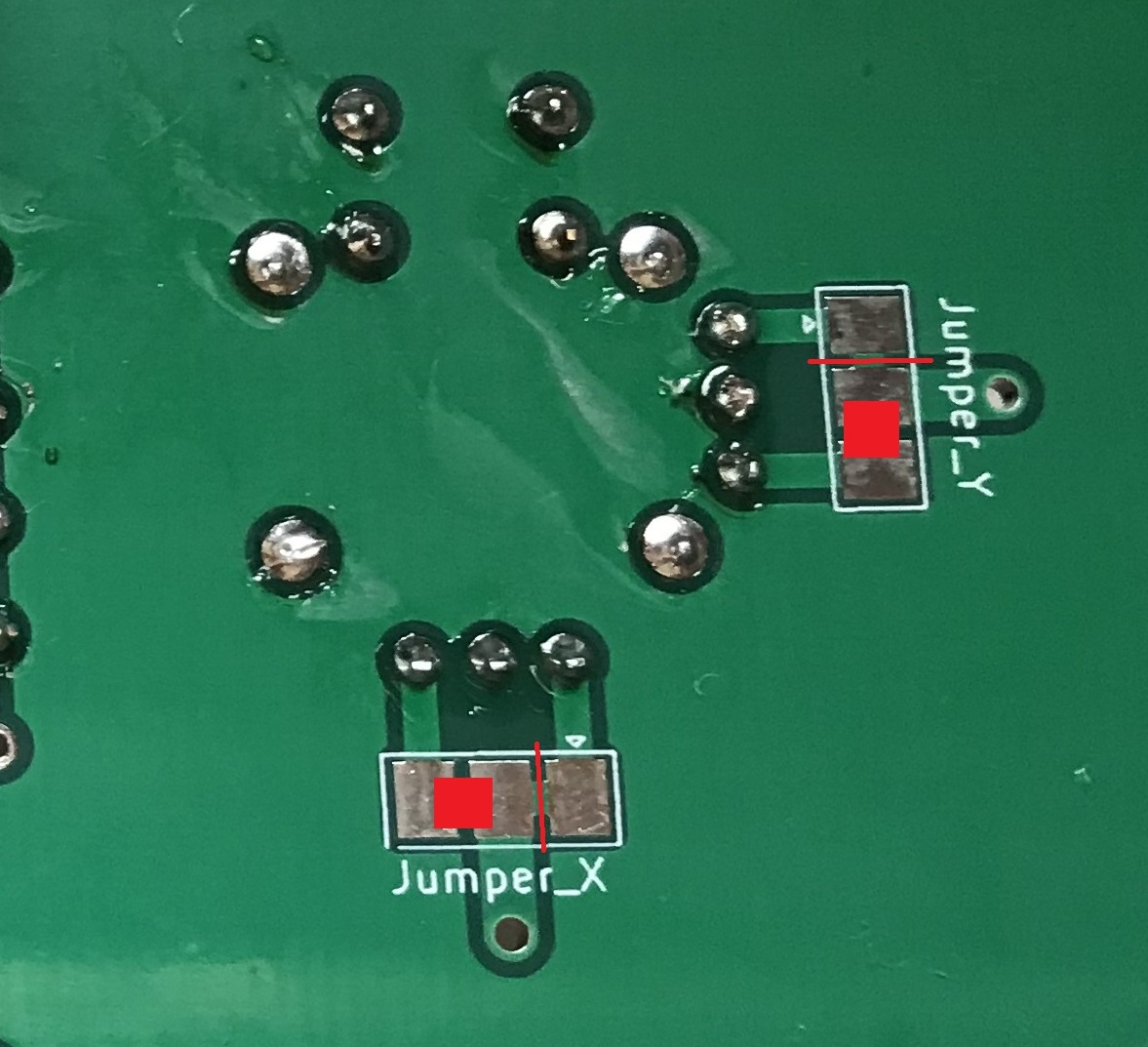

  １．Joystickのジャンパーを切り替えることで、左右入れ替えて使うことが出来ます。
  　　赤線でラインを切断、赤四角の場所を結線して下さい。

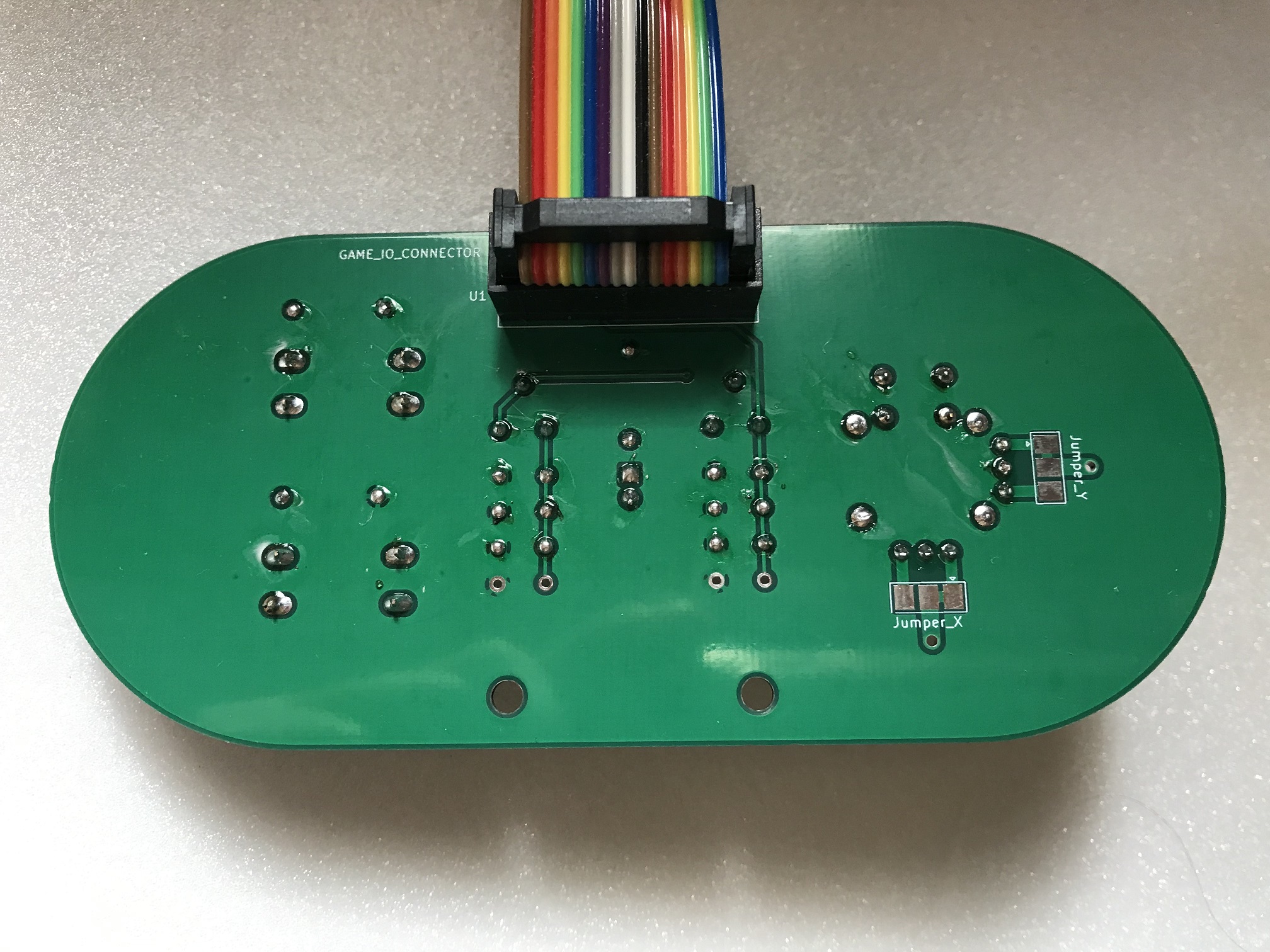

  ２．左右入れ替えた状態
  　　フラットケーブルを結束バンドで固定すると良い感じ。

  PR
  • AppleIIJoystick
  • 2023/02/08 17:42
  • 0

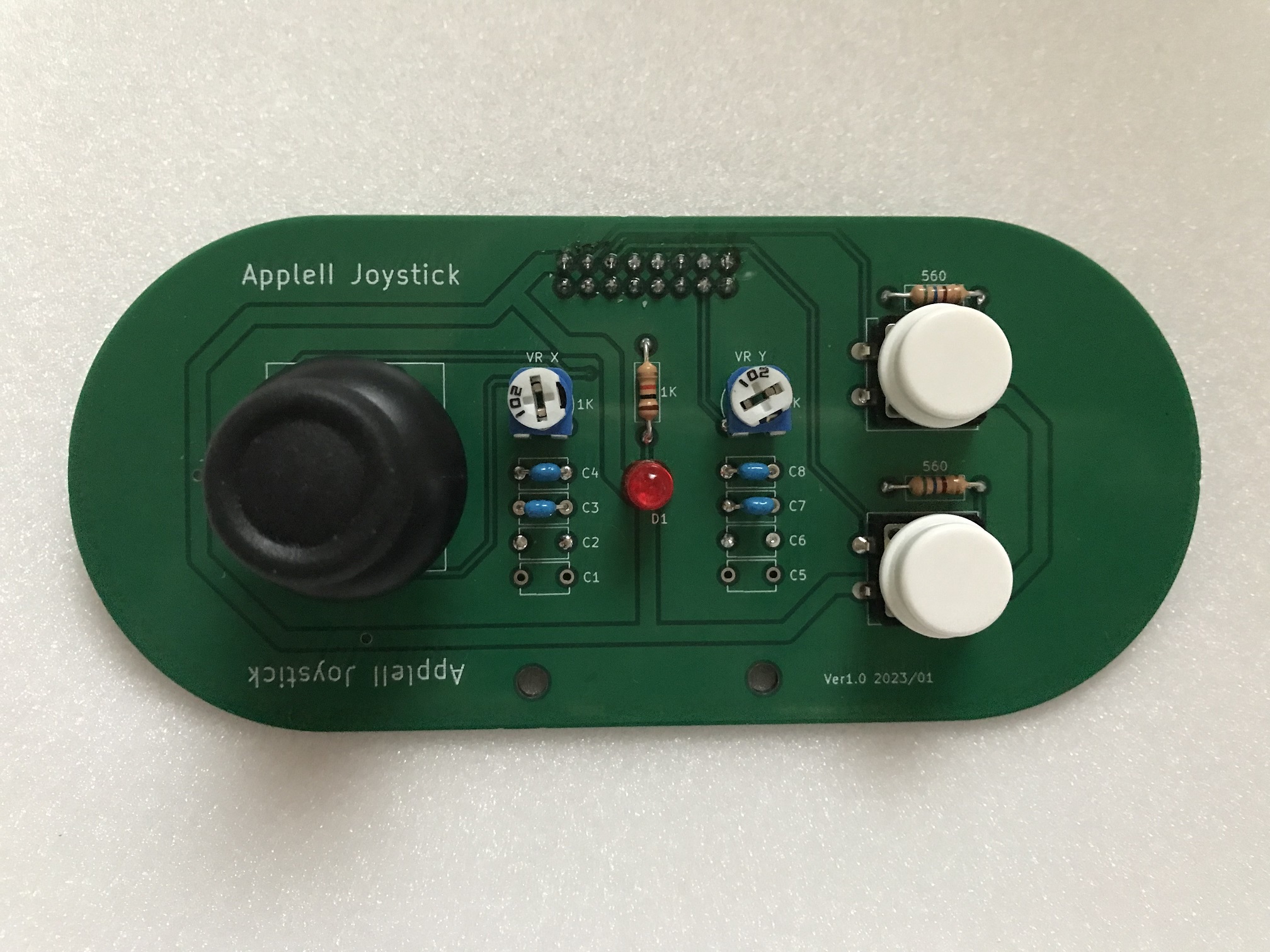

• AppleII Joystick（調整）

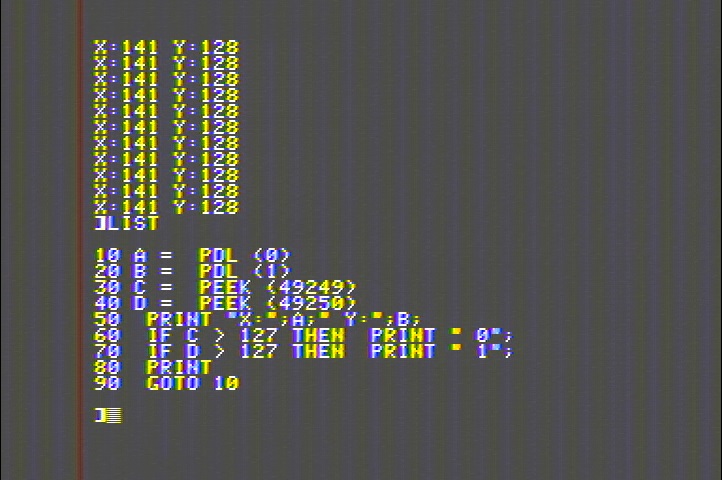

  １．下記のBASICプログラムで、Joystickの値を調整します。
  　　Joystickをセンターにし、X,Yの値が127前後（112から142)になるように
  　　半固定抵抗を調整します。

  ２．Joystickが10KΩの関係から、Ｘ，Ｙ値は共に、最小値(0)、最大値（255)に
  　　成らない可能があります。AppleIIのゲームでは問題なく遊べると思います。

  ３．気になる方は、C1,C2,C5,C6にコンデンサー（0.02μF程)を追加、
  　　またはC3,C4,C7,C8のコンデンサー容量の変更で、調整して下さい。
  　　またＸ,Ｙ値はAppleII本体やケーブルの長さに影響を受けます。

  ４．当方の機材でコンデンサー容量を試した結果、計算上の0.308μFより小さい値
  　　0.25μFから0.28μFが良い感じでいた。

  • AppleIIJoystick
  • 2023/02/08 17:31
  • 0

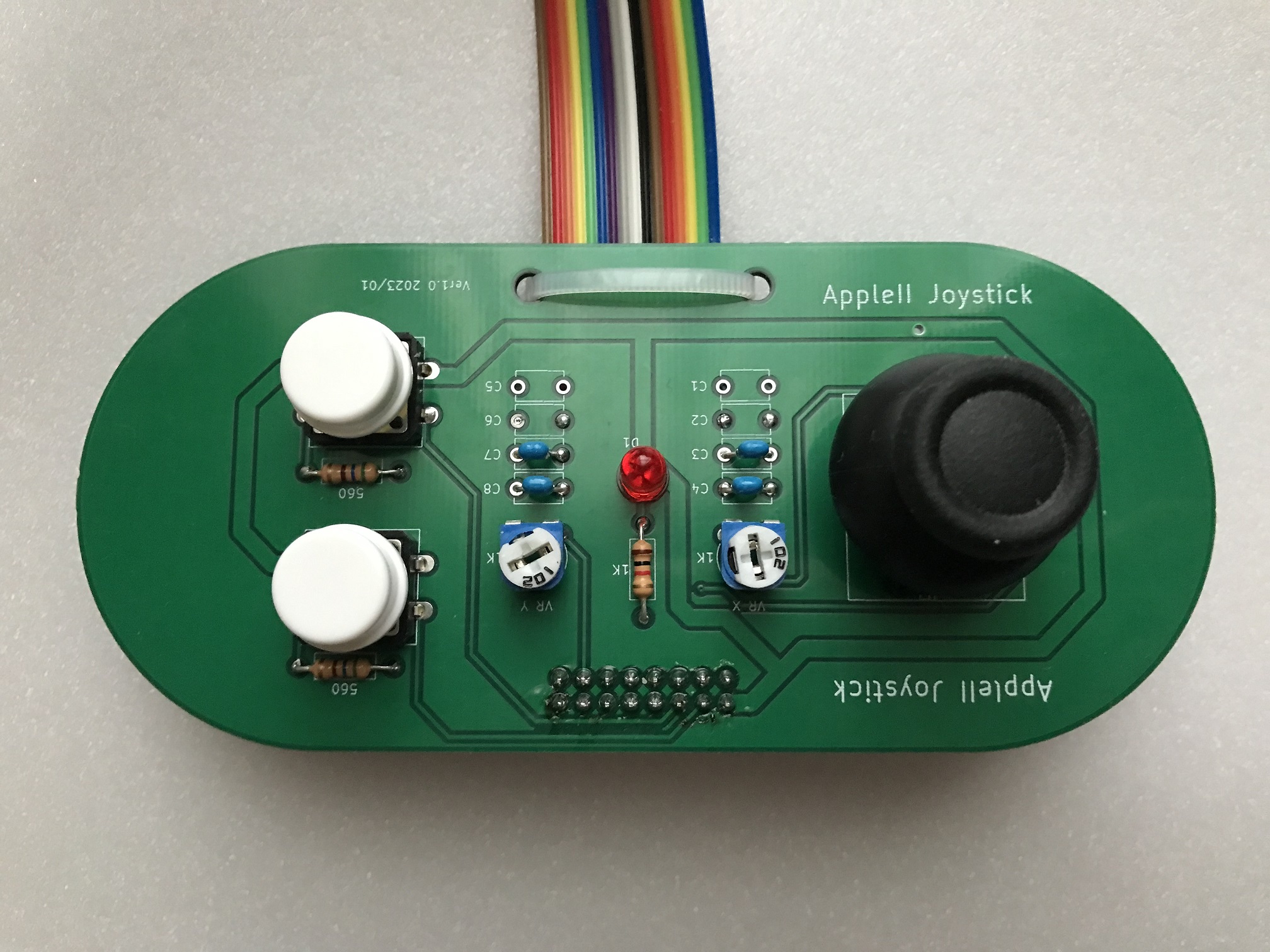

• AppleII Joystick（その６）
  １．フラットケーブルを装着します。



  ２．Joystickとタクトスィッチのキャップを装着します。
       Joystickのキャップは外れやすいので、気になる方は接着剤で固定して下さい。


  ３．完成です。
  • AppleIIJoystick
  • 2023/02/08 16:47
  • 0
• AppleII Joystick（その５）

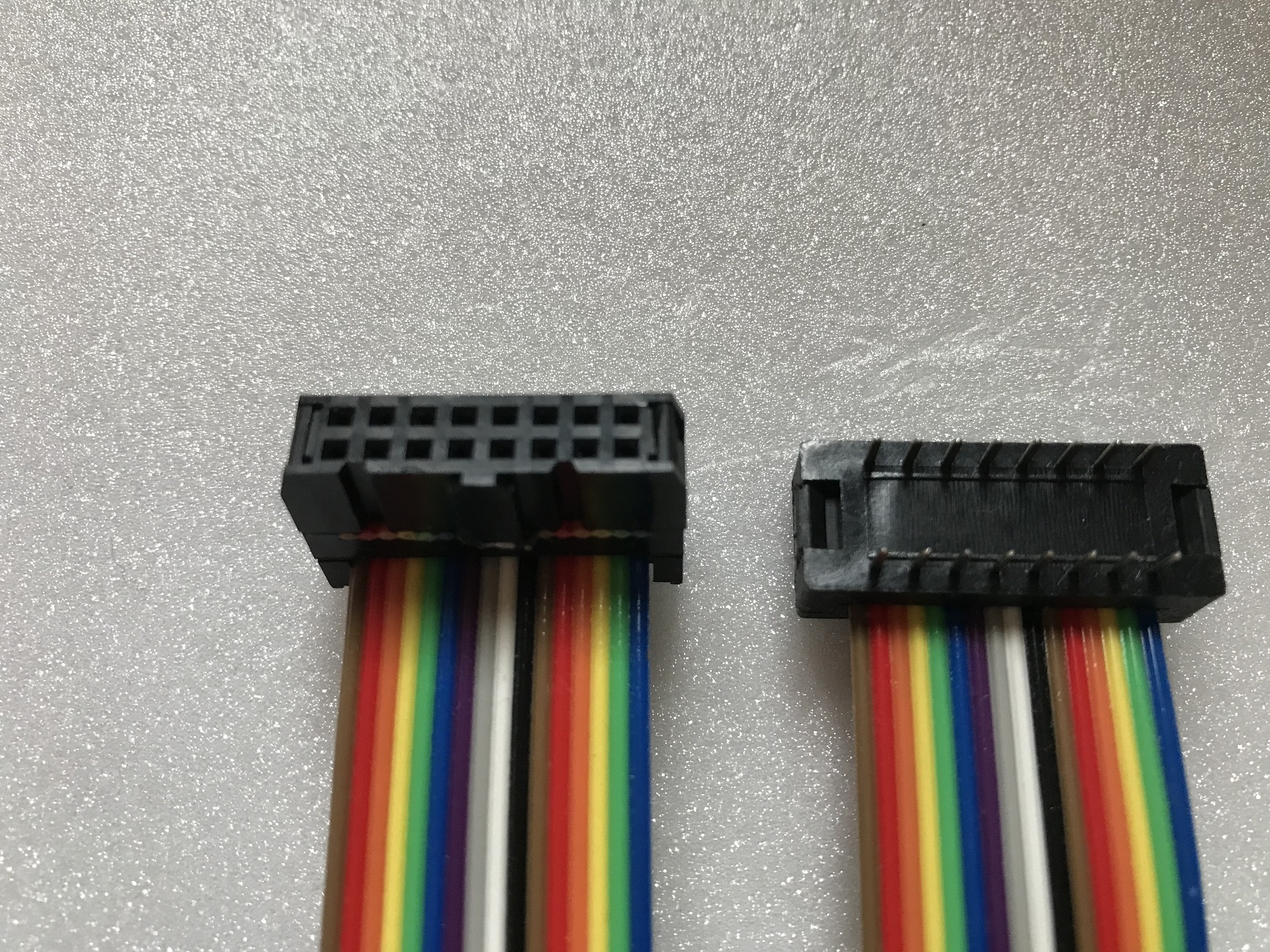

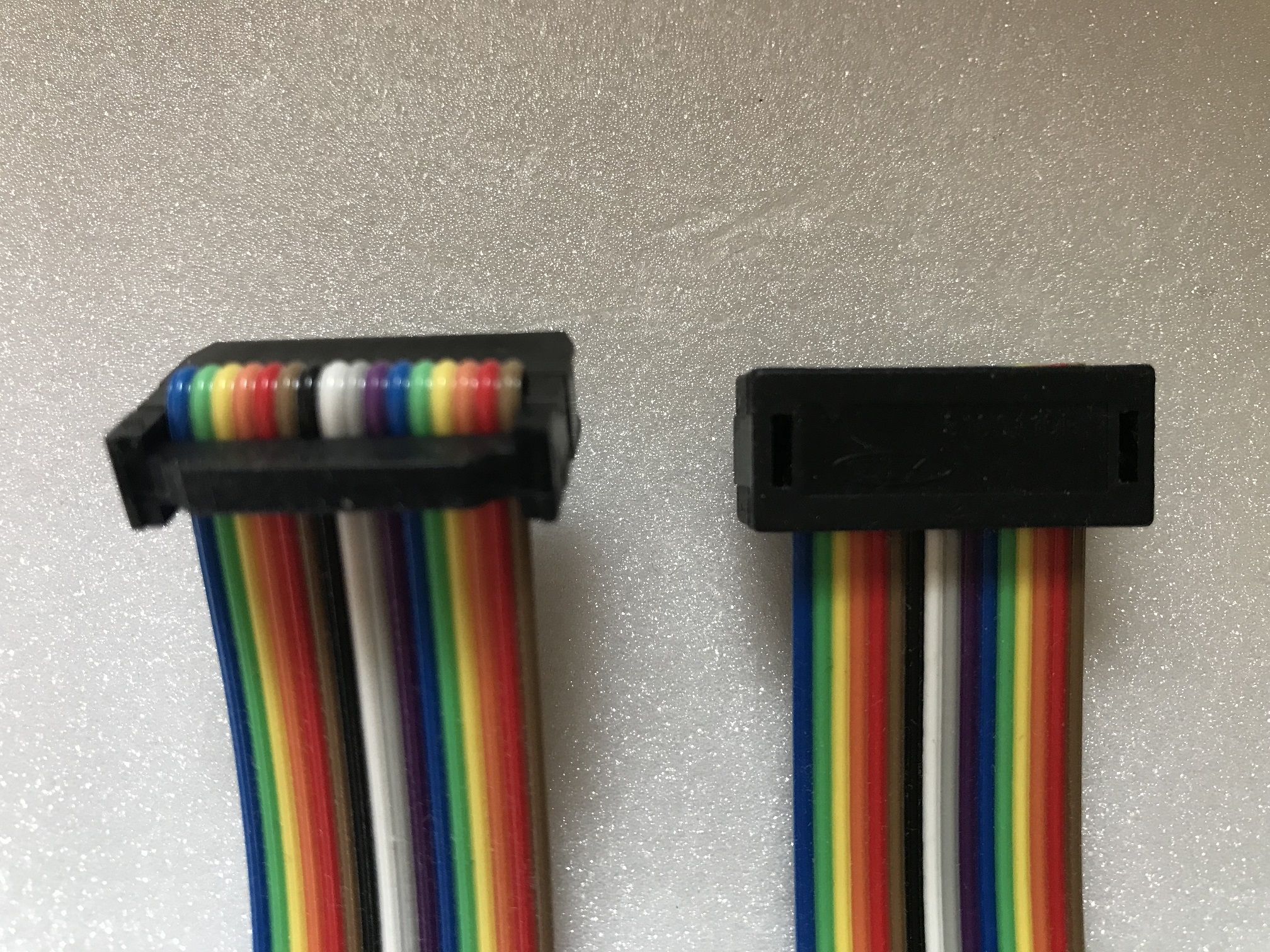

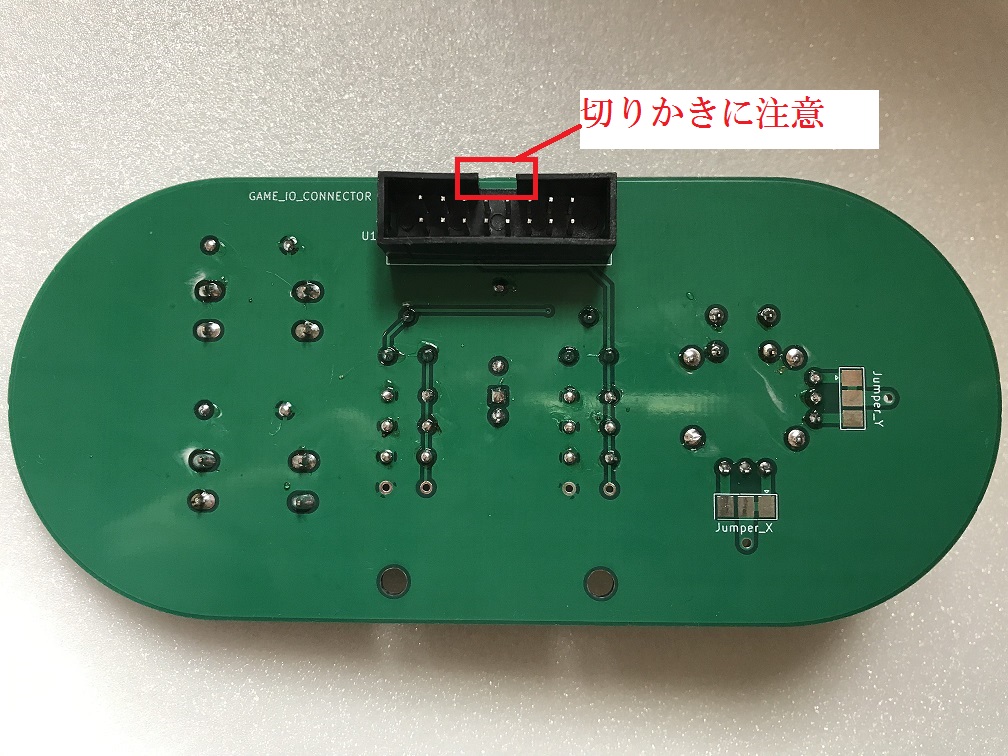

  １．下記の写真を参考にピンソケット、ヘッダーを圧着します。



  • AppleIIJoystick
  • 2023/02/08 16:42
  • 0
• AppleII Joystick（その４）
  １．16ピンヘッダーを裏側にはんだ付けをします。


  • AppleIIJoystick
  • 2023/02/08 16:38
  • 0
