  • 2024/11/23 08:20
• DIP16 to DB9 Female
  Apple IIe用のJoystickのDB9コネクターをDIP16ピンに変換するアダプターです。

  有ると便利かなと思い作成しました。


  1．フラットケーブルにコネクターを圧着します。
  　　コネクターの向きに注意して下さい。

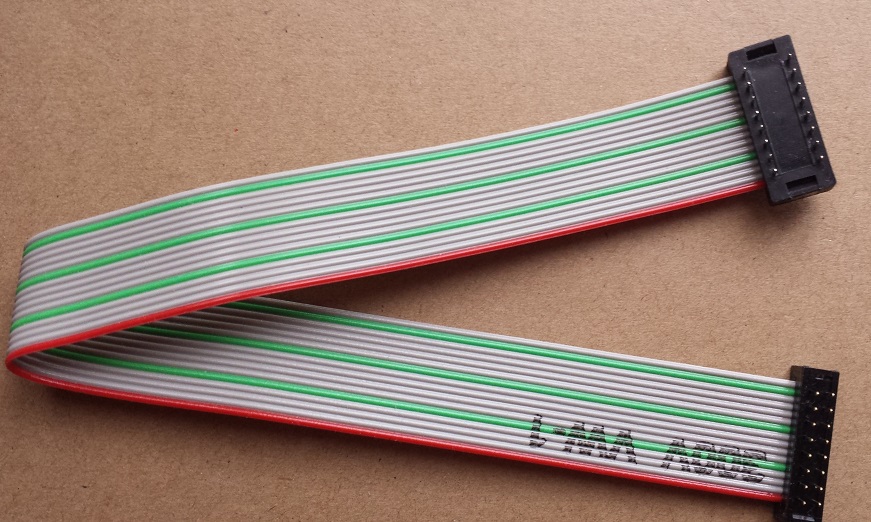

  ２．フラットケーブル(約25cm)と16ピンソケット(DIN)を圧着します。

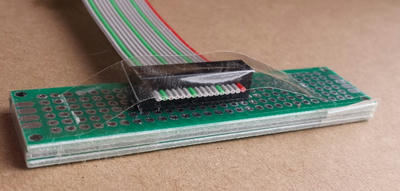

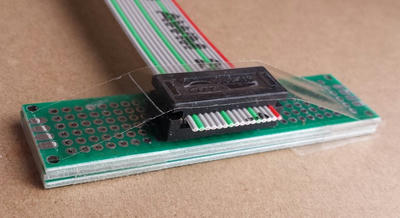

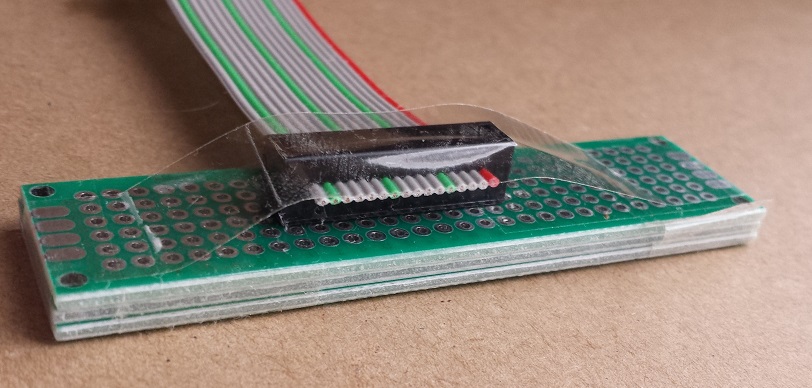

  　ユニバーサル 基板を３枚重ねた物を、土台にして万力で圧着しています。


  ３．フラットケーブルと16ピンソケット（2.54mm幅）を圧着します。
      基板に直接はんだ付けするソケットです。

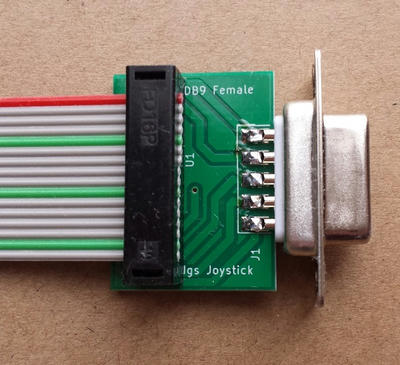

  ４．DB9-Femaleコネクター､16ピンソケットを基板にはんだ付けします。

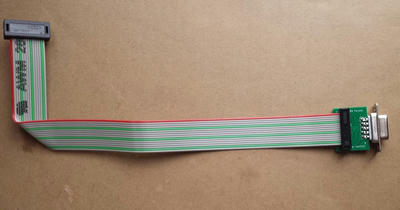

  ５．完成写真

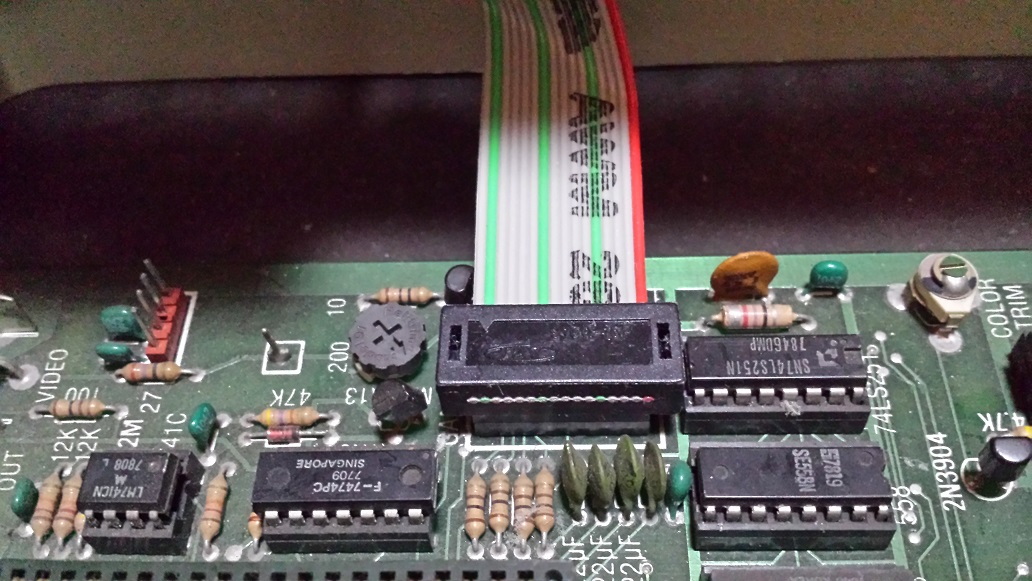

  ６．Apple IIに装着した写真


  ７．回路図です。


  以上です。


  PR
  • Game I/Oコネクター
  • 2021/08/21 15:32
  • 0
• DB9 Male to DIP16
  Apple II用のJoystickのDIP16ピンをDB9-Maleコネクターに変換するアダプターです。
  有ると便利かなと思い作成しました。

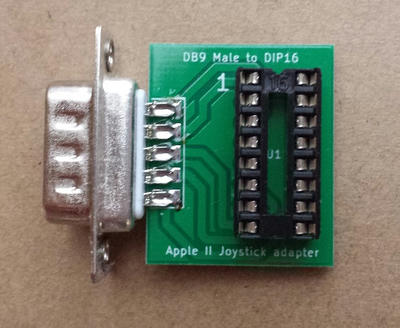

  １．DB9-Maleコネクター､DIP16ピンソケットを基板にはんだ付けします。



  ２．回路図です。手配線も可能です。
