DIP16 to DB9 Female

Apple IIe用のJoystickのDB9コネクターをDIP16ピンに変換するアダプターです。
有ると便利かなと思い作成しました。

1．フラットケーブルにコネクターを圧着します。
　　コネクターの向きに注意して下さい。

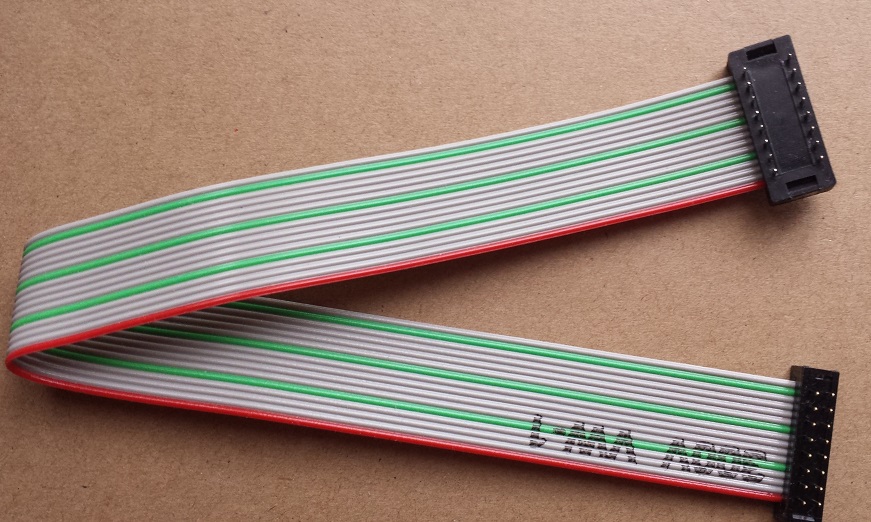

２．フラットケーブル(約25cm)と16ピンソケット(DIN)を圧着します。

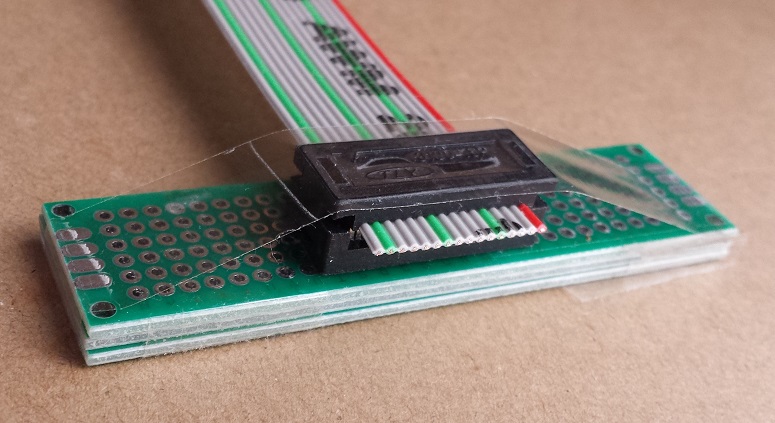

　ユニバーサル 基板を３枚重ねた物を、土台にして万力で圧着しています。


３．フラットケーブルと16ピンソケット（2.54mm幅）を圧着します。
    基板に直接はんだ付けするソケットです。

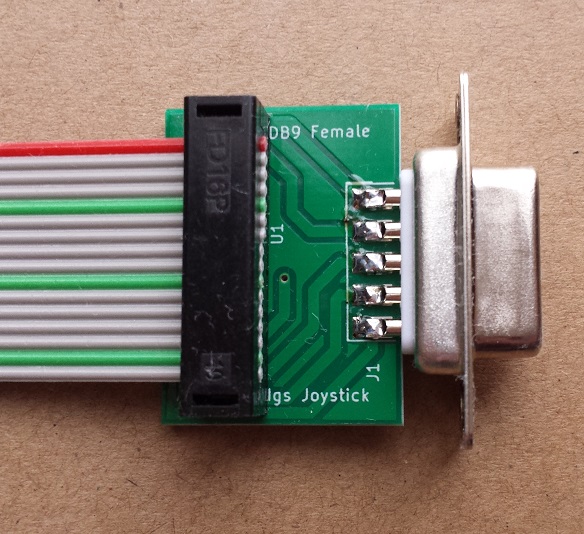

４．DB9-Femaleコネクター､16ピンソケットを基板にはんだ付けします。

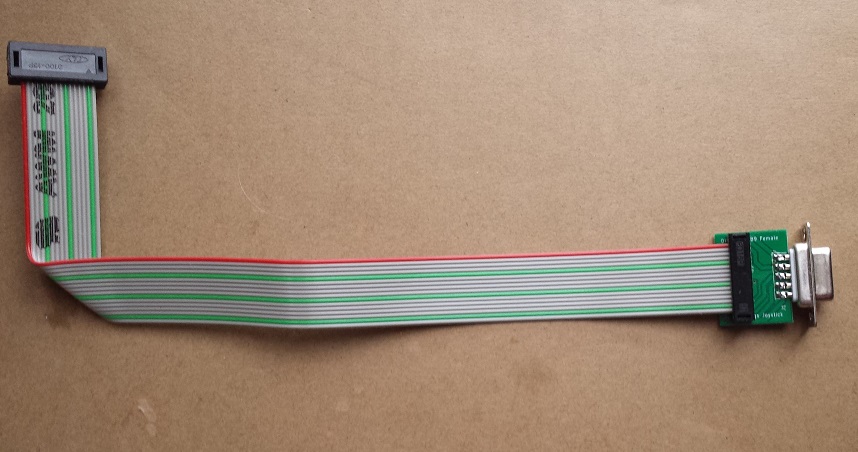

５．完成写真

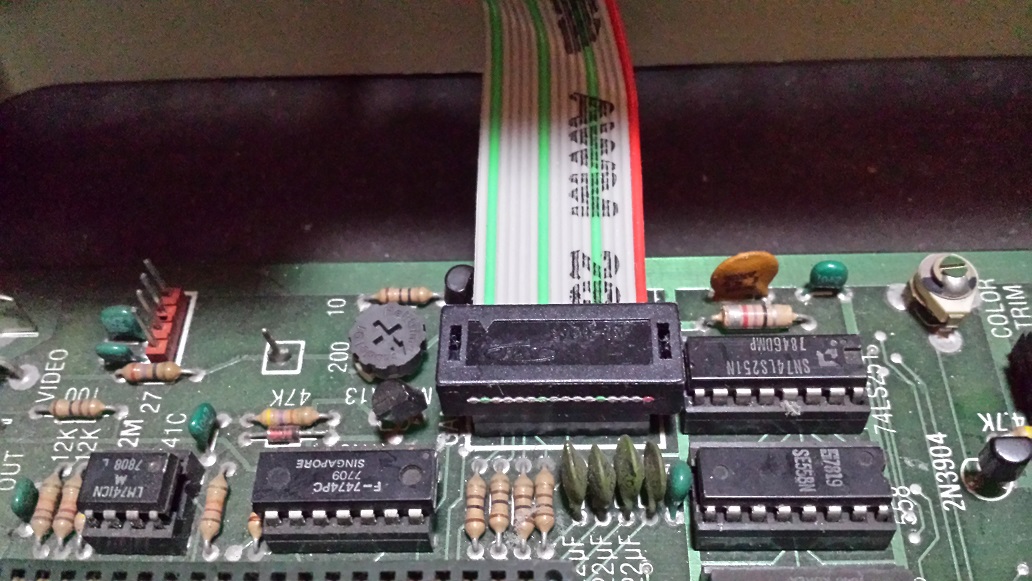

６．Apple IIに装着した写真

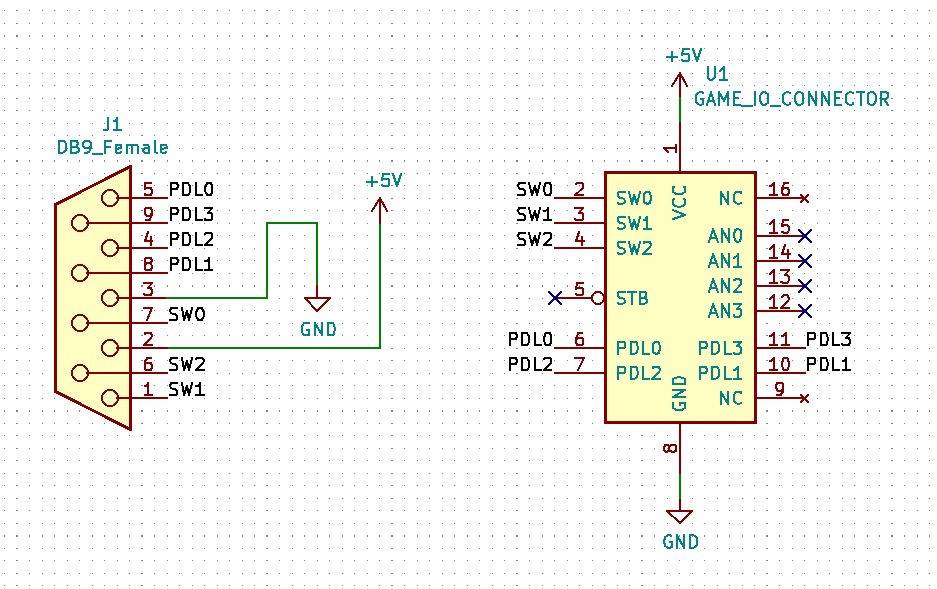

７．回路図です。


以上です。
