• SDISK NOISE UNIT demo動画
  １．SDISK NOISE UNIT demo 動画
  　　


  PR
  • SDISK NOISE UNIT
  • 2020/08/14 08:44
  • 0
• SDISK NOISE UNIT組み立てその７
  １．ケーブルを付けます。
  　　ケーブルの１番ピン（赤線側）に注意

  • SDISK NOISE UNIT
  • 2020/08/14 08:34
  • 0
• SDISK NOISE UNIT組み立てその６
  １．20芯のフラットケーブルに20pinメスケーブルヘッダーを圧着します。

  　　下の写真のように圧着する。



  • SDISK NOISE UNIT
  • 2020/08/14 08:25
  • 0
• SDISK NOISE UNIT組み立てその５
  １．下記部品をＩＣソケットにさす。
  　　１番ピンの方向に注意


  　　ATmega328P-PU     　１個

  　　NJM386BD              　 １個


  • SDISK NOISE UNIT
  • 2020/08/14 08:21
  • 0
• SDISK NOISE UNIT組み立てその４
  １．下記部品をはんだ付けします。

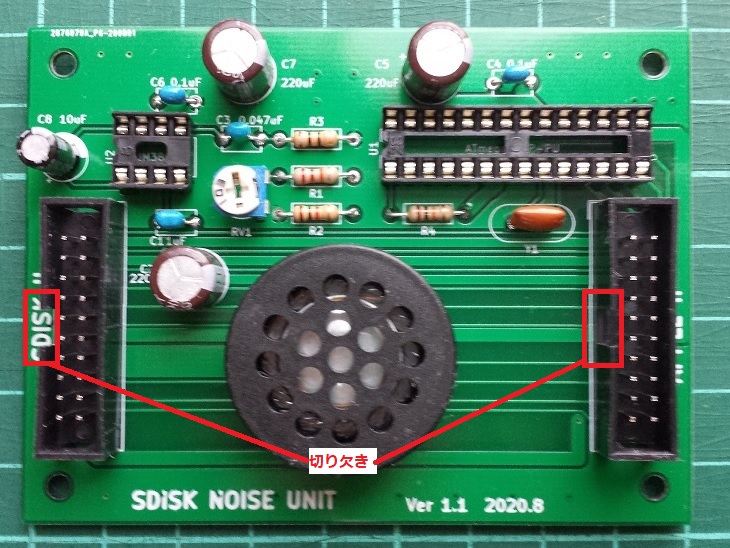

  　　ヘッダーピン　2x10ピン　　２個（切り欠きの方向に注意）

  　　スピーカーユニット　　　　１個



  ２．スピーカーユニットの極性は、基板に合わせて下さい。
