  • 2024/11/23 12:18
• SDISK NOISE UNIT組み立てその３
  １．下記部品をはんだ付けします。
  　　半固定抵抗 10k   　　　　１個 (ノイズの音量調整用）


  　　セラロック 16.93Mhz   　 １個

  　　ＩＣソケット　8ピン　　 １個

  　　ＩＣソケット　28ピン　　１個


  PR
  • SDISK NOISE UNIT
  • 2020/08/14 08:07
  • 0
• SDISK NOISE UNIT組み立てその２

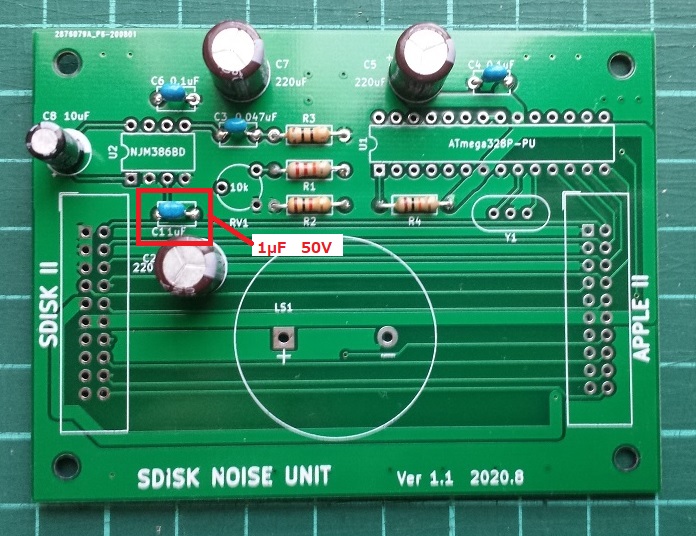

  １．コンデンサーをはんだ付けします。


  　    0.047μF　50V　　１個

  　　0.1μF　50V　　　 ２個

  　　1μF　50V　　　   １個  (写真の赤枠、シクル印刷が分りにくいので注意）

  　　10μF  16V　　       １個

  　　220μF  16V　         ３個

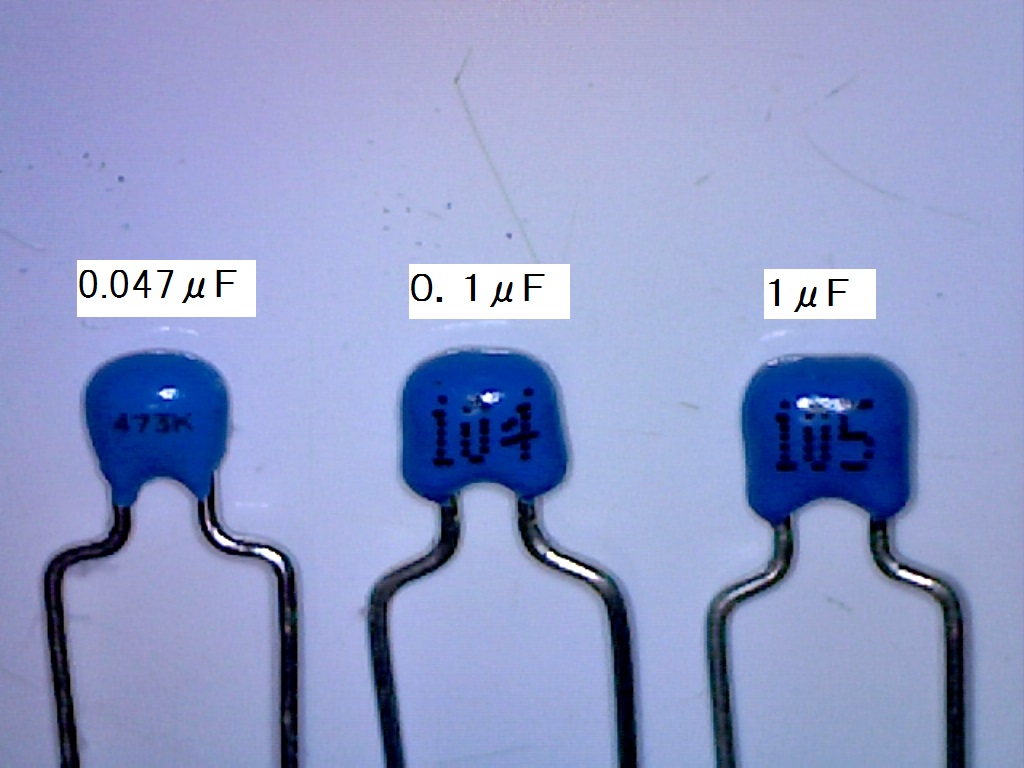

  ２．今回使った、セラミックコンデンサーの写真を追加します。


  • SDISK NOISE UNIT
  • 2020/08/14 08:03
  • 0
• SDISK NOISE UNIT組み立てその１
  １、基板のシルク印刷に合わせて、部品をはんだ付けします。

  　



  ２．抵抗をはんだ付けします。

  　10Ω　　　１個

  　1kΩ　　　１個

  　10kΩ　　  １個

  　22kΩ　　 １個





  • SDISK NOISE UNIT
  • 2020/08/14 07:46
  • 0
• SDISK NOISE UNIT回路図
  SDISK NOISE UNITの回路図を掲載します。
  回路図が見にくい場合、右クリックで、「名前を付けて画像を保存」を選択し、
  ローカルに保存してから、見て下さい。

  • SDISK NOISE UNIT
  • 2020/08/13 04:59
  • 0
• SDISK NOISE UNIT計画
  AppleII＋SDISKIIで遊んでいると、何か寂しい、何か足りない。
  思いついたのは、音がしない！
  フロッピーディスクの回転音、磁気ヘッドの動作音。＝＞ノイズ音
  ノイズ音が出たら面白そう。

  パソコンとしては、無駄な機能ですが、「Ｎゲージ鉄道模型の踏切音」と同じと考えたい。
  趣味の世界としてＯＫ。

  ATmega328のPWM出力を利用すると、多少リアルな音が出せそう。
  開発スタートです。
