• SDISKII+LCDのLCDコントラスト調整

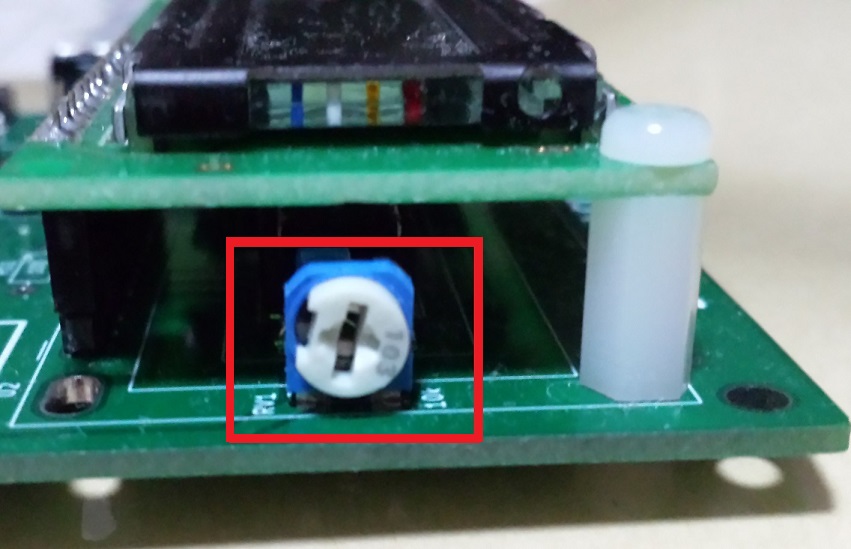

  下記写真の半固定抵抗は、LCDのコントラスト調整用です。
  LCDの文字を見ながら、適切に調整して下さい。

  PR
  • SDISKII+LCD
  • 2020/10/04 03:33
  • 0
• SDISKII+LCDのLCD表示画面サンプル
  ＬＣＤの表示画面を掲載します。

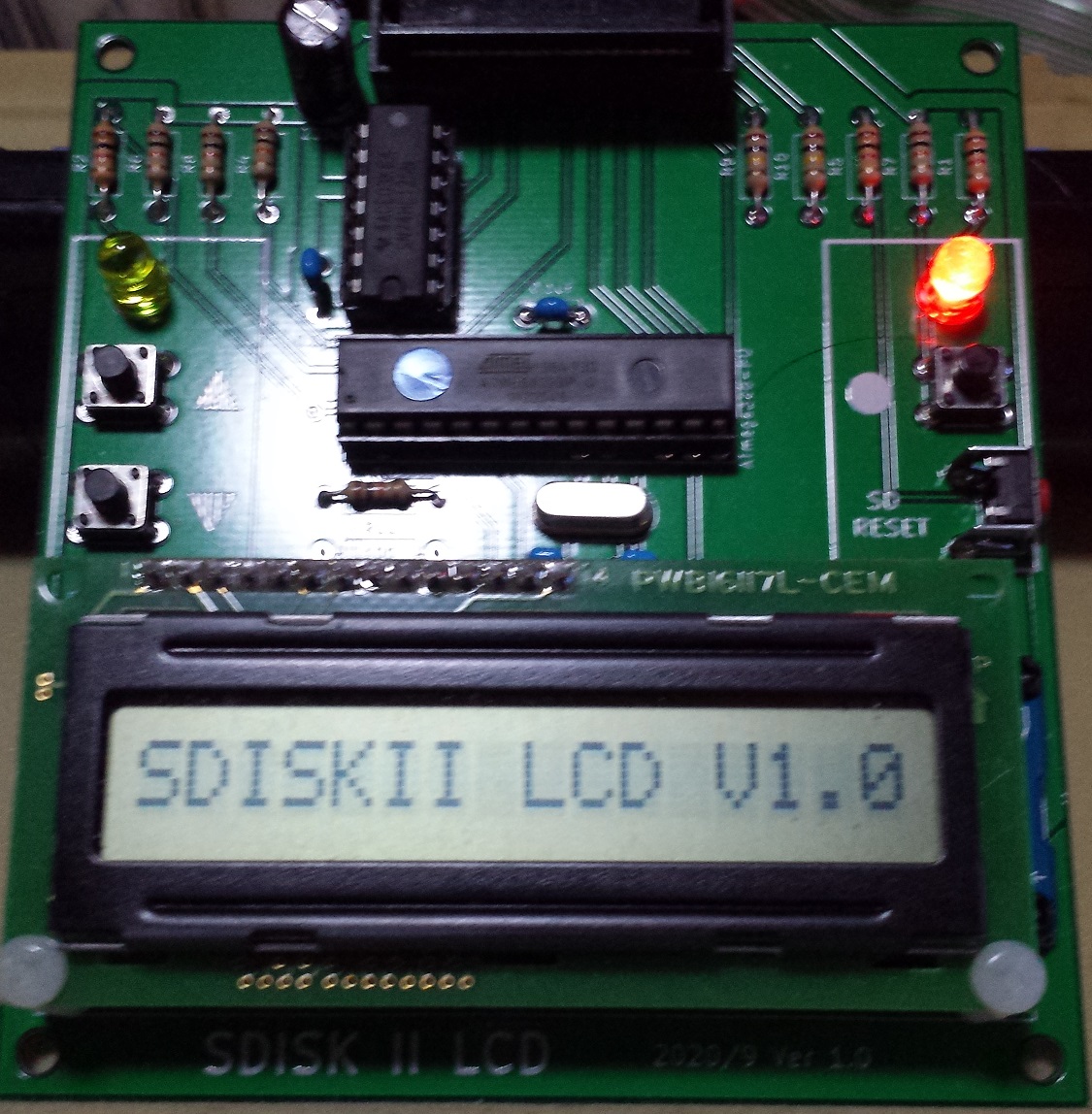

  １．起動時の表示（一瞬表示します）

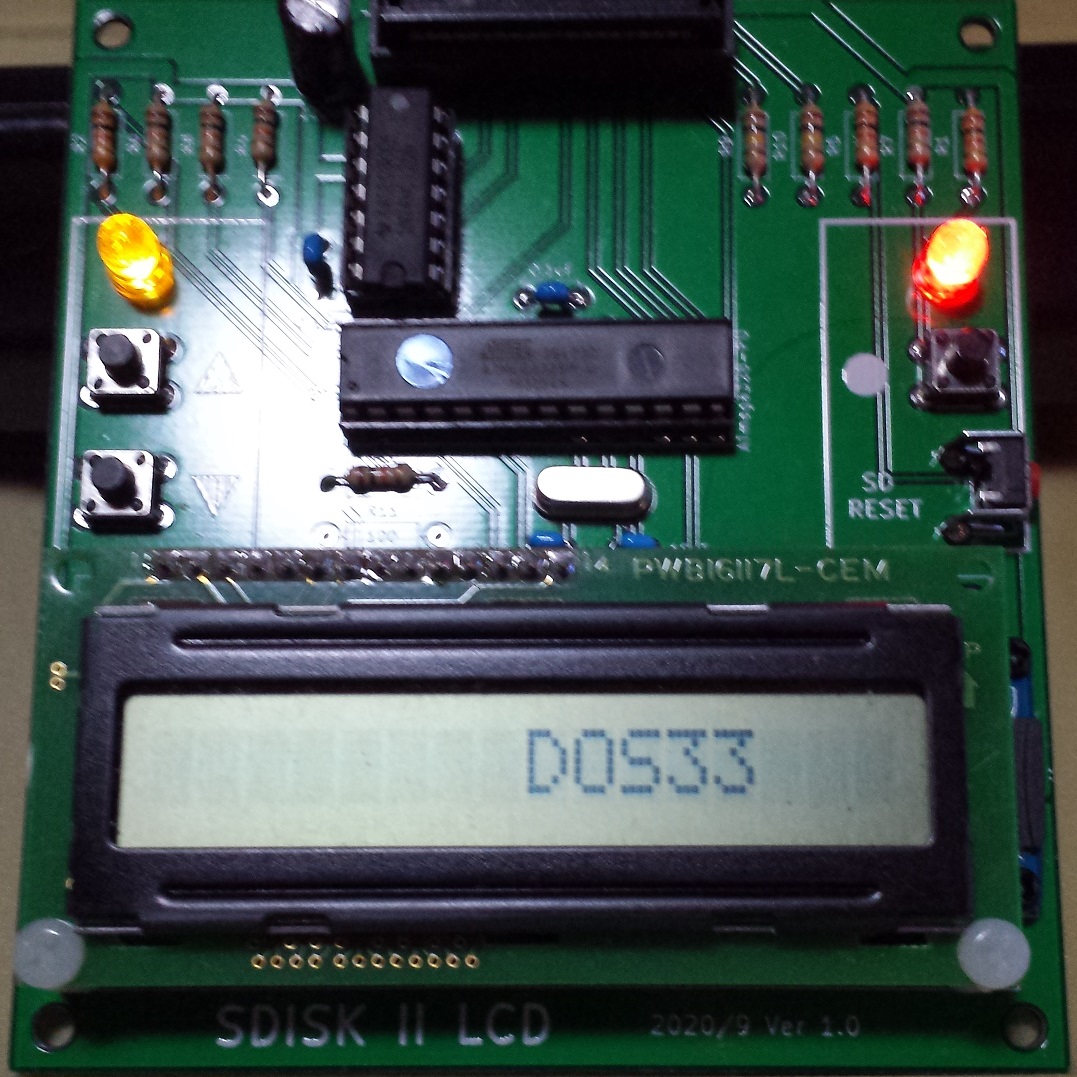

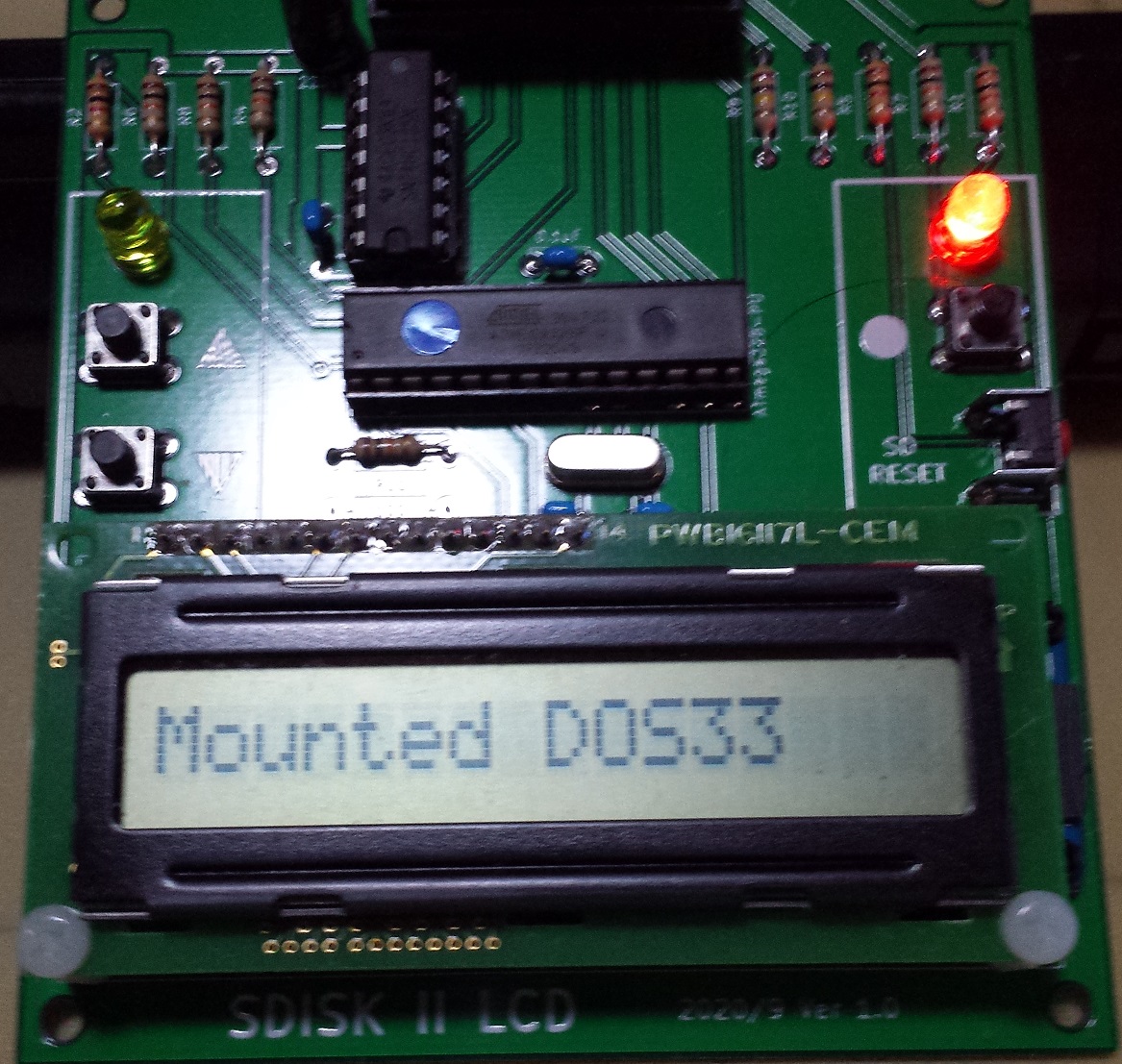

  ２．DOS3.3をマウントし、AppleII起動時の表示


  ３．右ボタンを押すと、DOS3,3のマウントがはずれます。

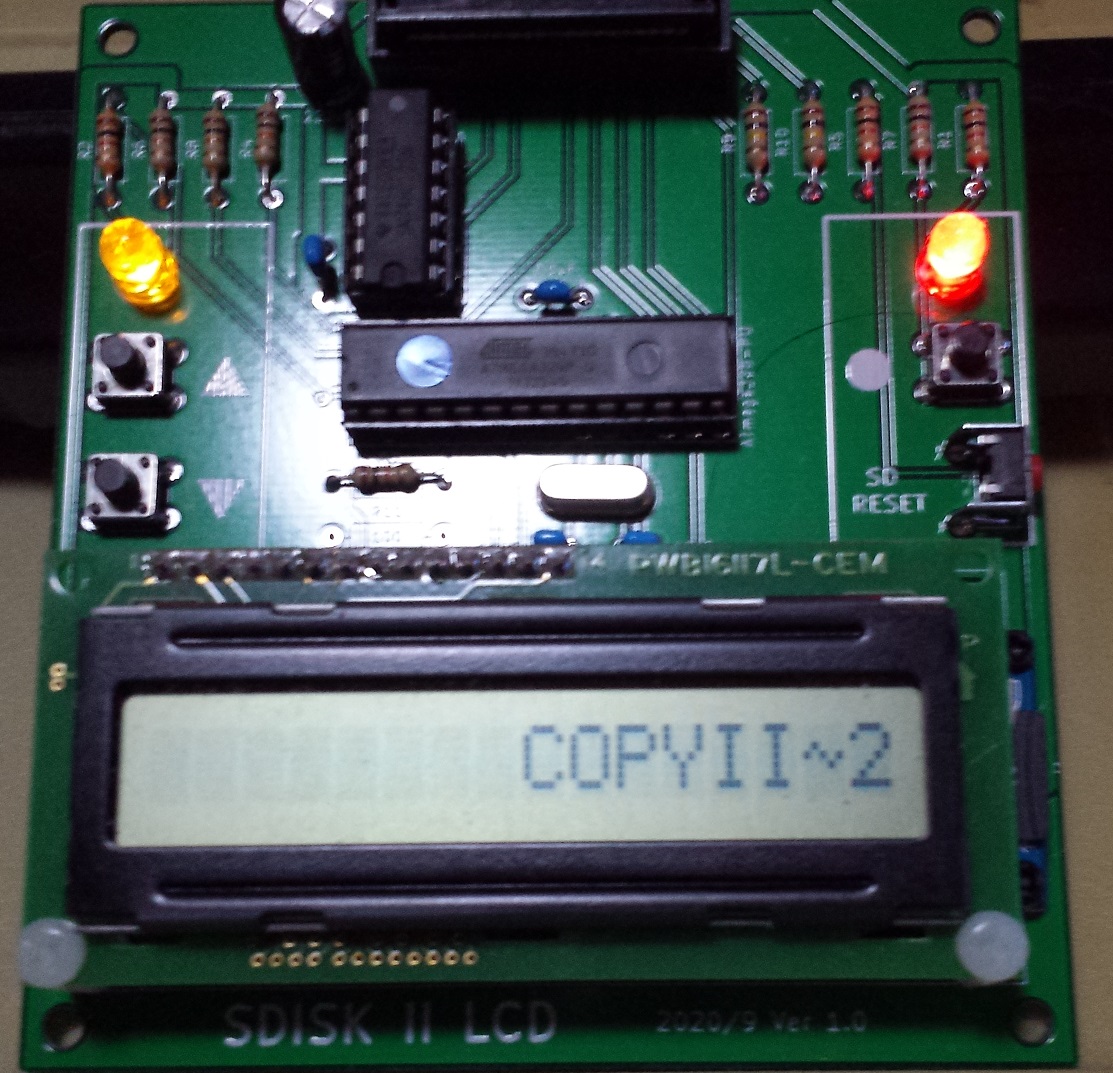

  ４．更に左ボタン（上下ボタン）を押下した場合、ＮＩＣファイルが変更されます。






  • SDISKII+LCD
  • 2020/09/24 22:51
  • 0
• SDISKII+LCDの回路図
  SDISKII+LCDの回路図を掲載します。
  回路図が見にくい場合、右クリックで、「名前を付けて画像を保存」を選択し、
  ローカルに保存してから、見て下さい。


  • SDISKII+LCD
  • 2020/09/24 07:34
  • 0
• SDISKII+LCD組み立て その６（Mciro SDカードモジュールの簡単加工）

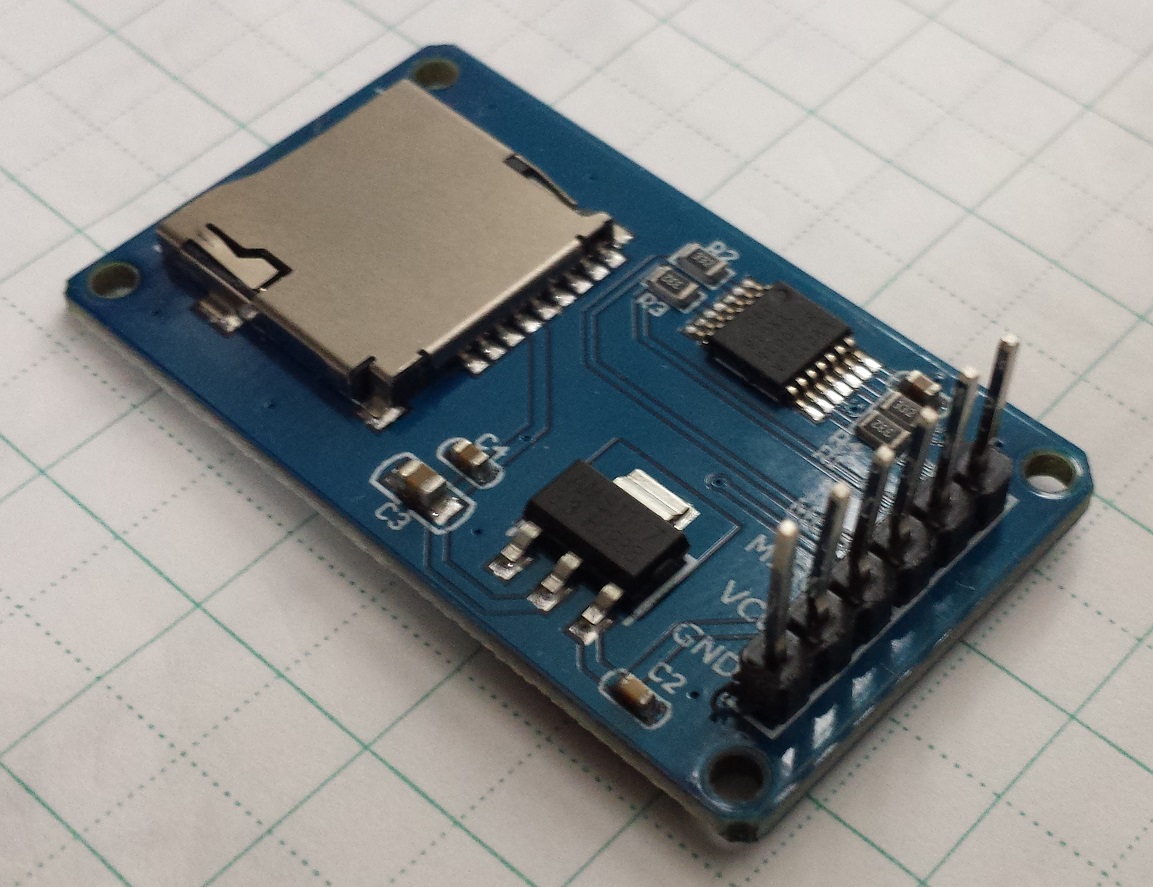

  Mciro SD カードモジュールの簡単な加工法を記載します。


  １．Mciro SD カードモジュールのＬ形６ピンヘッダーをまっすぐにします。


  ２．Mciro SD カードモジュールにナイロンネジをナットで取り付けます。


  ３．SDISKII+LCD基板の裏面がら、「Mciro SD カードモジュール」をはんだ付けし、
  　　ナットで固定します。多少Mciro SD カードの挿入がやり難いです。


  • SDISKII+LCD
  • 2020/09/24 07:07
  • 0
• SDISKII+LCD組み立て その９
  １．20芯のフラットケーブルに20pinメスケーブルヘッダーを圧着します。

  　　下の写真のように圧着する。
   注意：フラットケーブルのヘッダーの圧着方法が、

  「ノイズユニット」と「SDISK II LCD」とでは異なります。

  （SDISK II LCDは、基板設計を優先してので異なります）




  ２．基板にフラットケーブルを差し込み完成です。
