SDISKII+LCD組み立て その９

×

[PR]上記の広告は3ヶ月以上新規記事投稿のないブログに表示されています。新しい記事を書く事で広告が消えます。

SDISKII+LCD組み立て その９

１．20芯のフラットケーブルに20pinメスケーブルヘッダーを圧着します。
　　下の写真のように圧着する。
 注意：フラットケーブルのヘッダーの圧着方法が、
「ノイズユニット」と「SDISK II LCD」とでは異なります。
（SDISK II LCDは、基板設計を優先してので異なります）

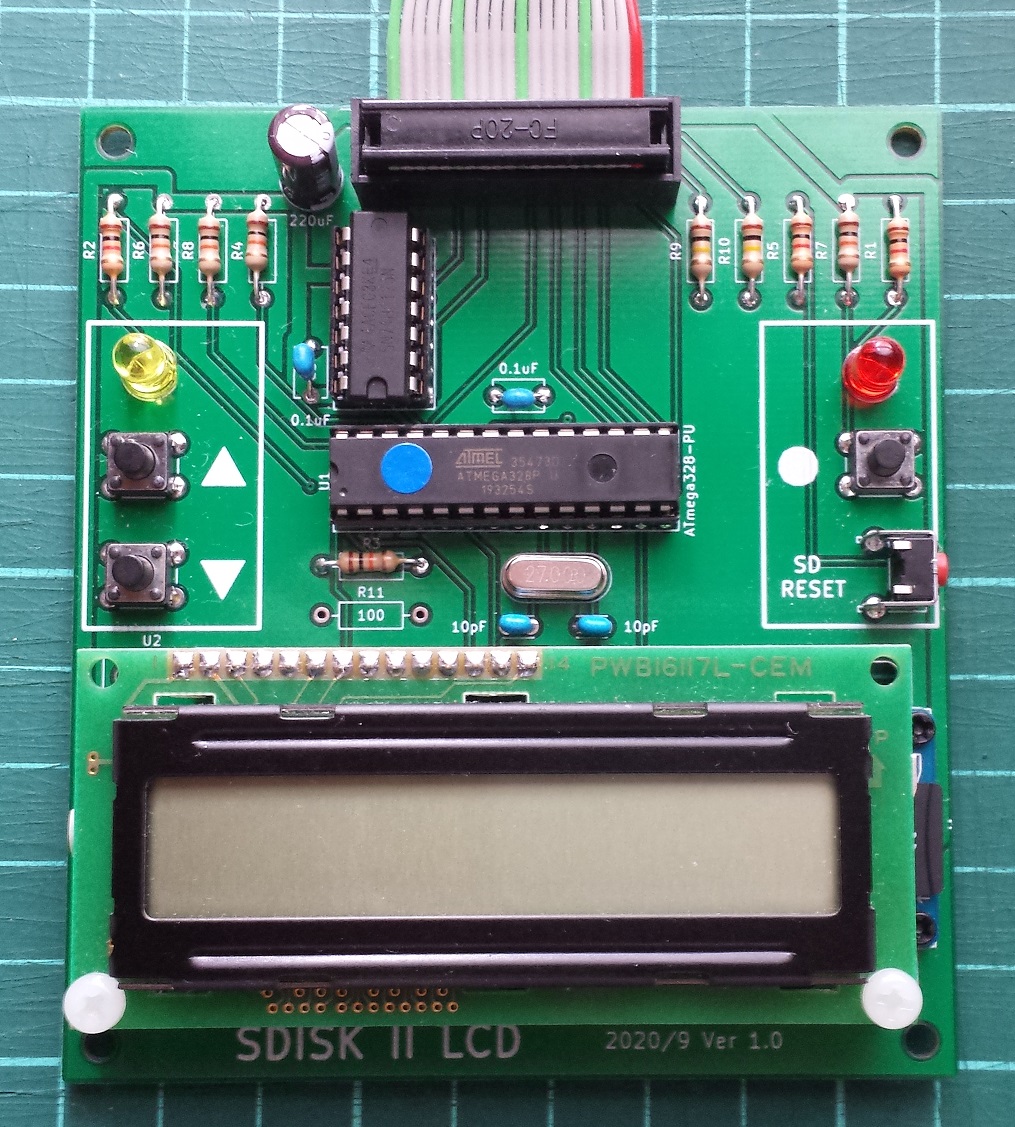

２．基板にフラットケーブルを差し込み完成です。
