SDISKII+LCD組み立て その８（ＬＣＤモジュールの加工）

×

[PR]上記の広告は3ヶ月以上新規記事投稿のないブログに表示されています。新しい記事を書く事で広告が消えます。

SDISKII+LCD組み立て その８（ＬＣＤモジュールの加工）

ＬＣＤモジュールを加工します。

１．ピンソケットが１４ピンの場合

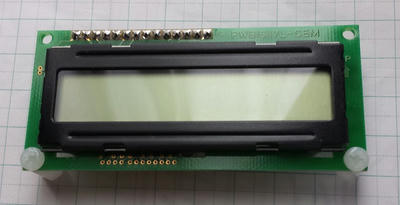

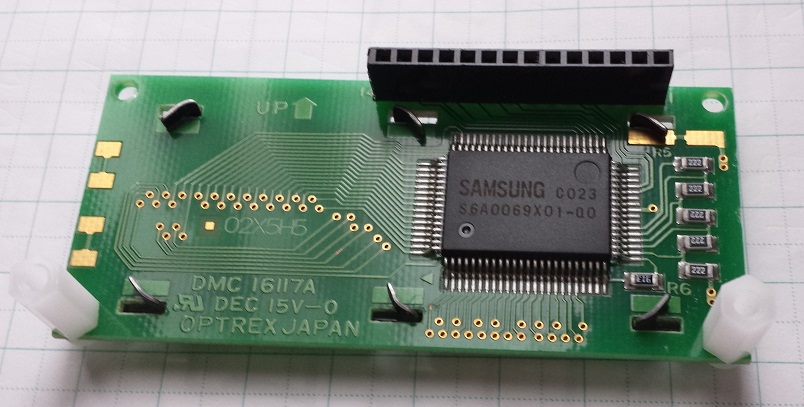

　１）ＬＣＤモジュールにピンソケットをはんだ付けします。

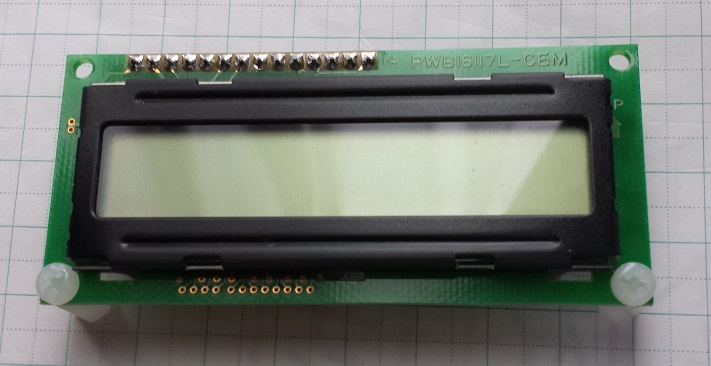

　　　ＬＣＤモジュールにナイロンのスペーサーをネジ止めします。

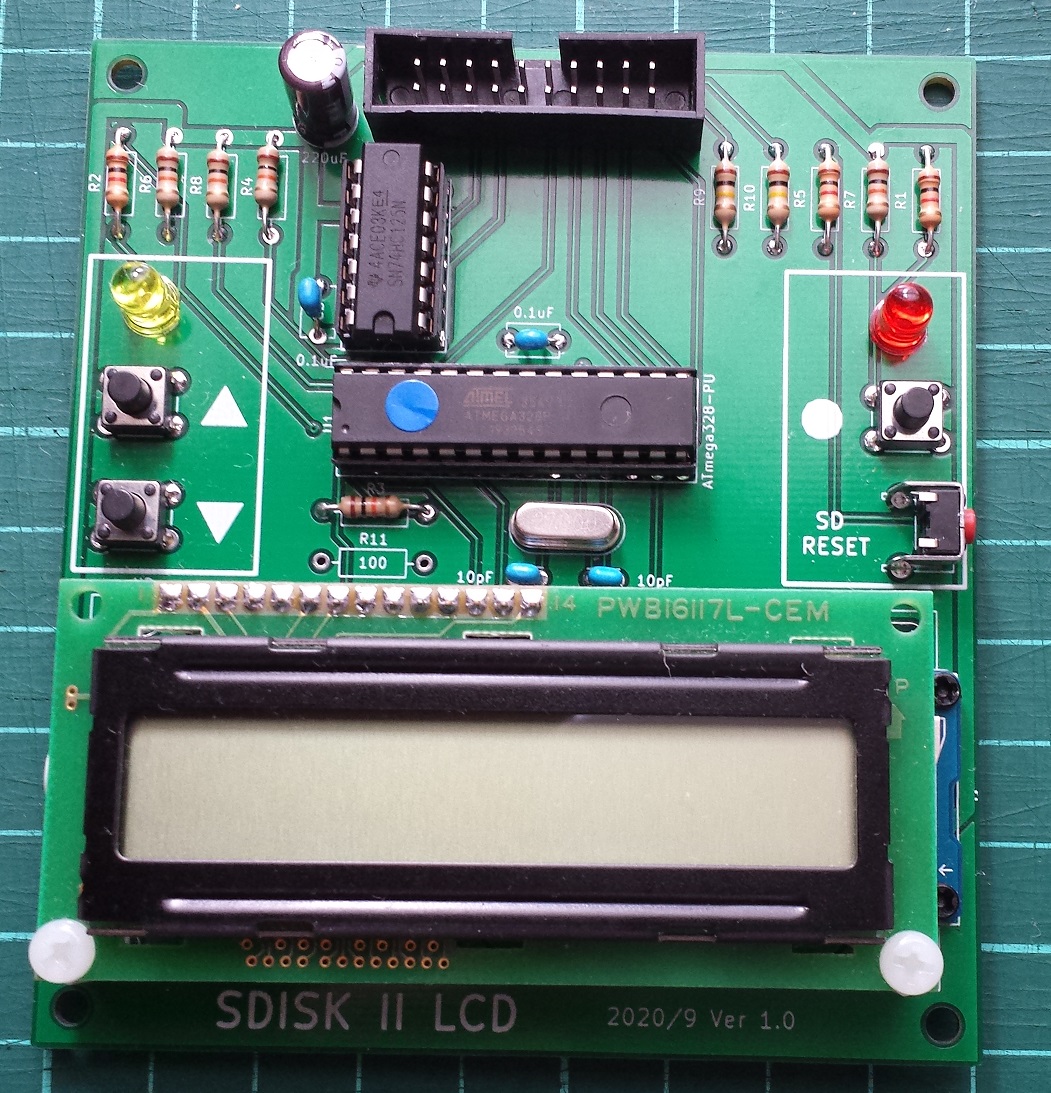

　２）SDISKII+LCD基板にＬＣＤモジュールを装着します。
　　　基板の裏からネジで固定します。

　

２．ピンソケットが１６ピンの場合

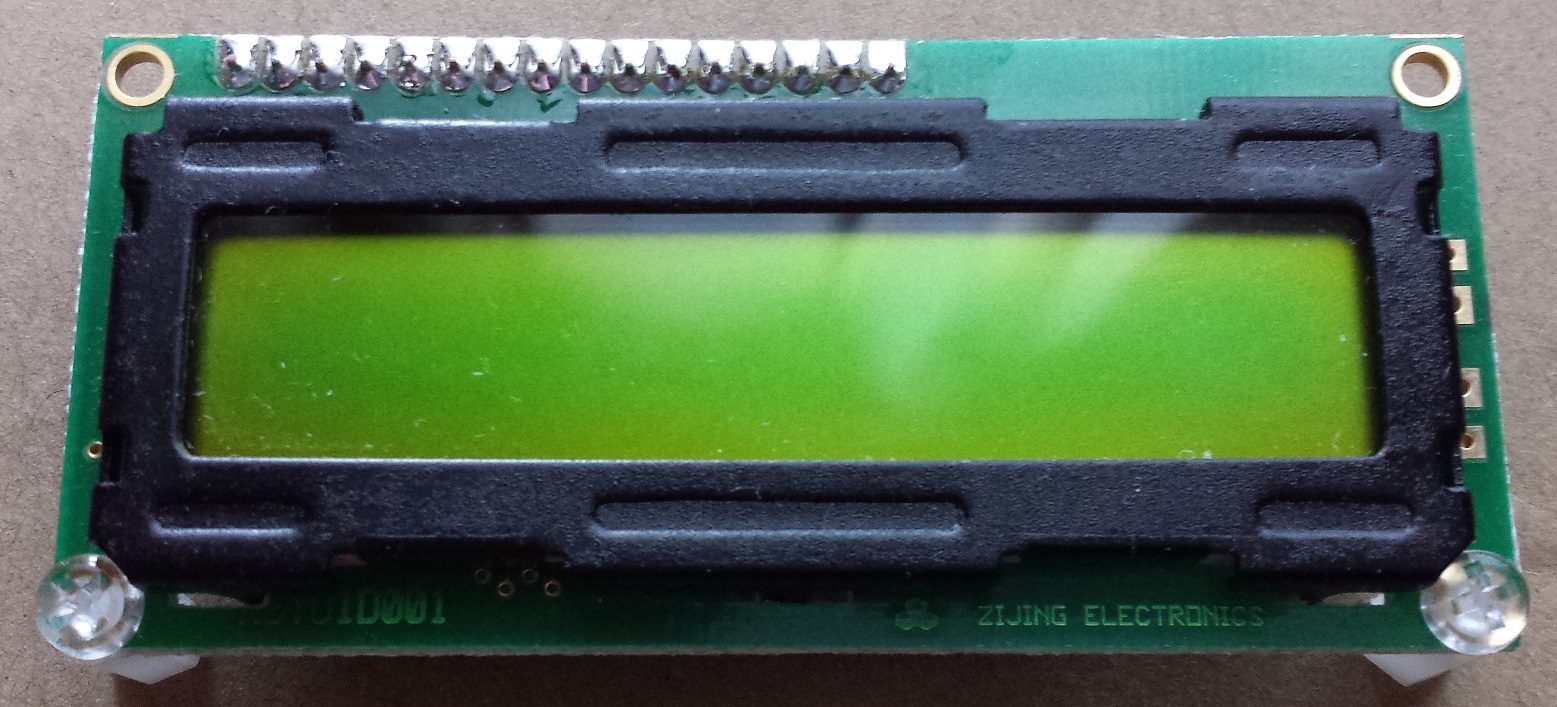

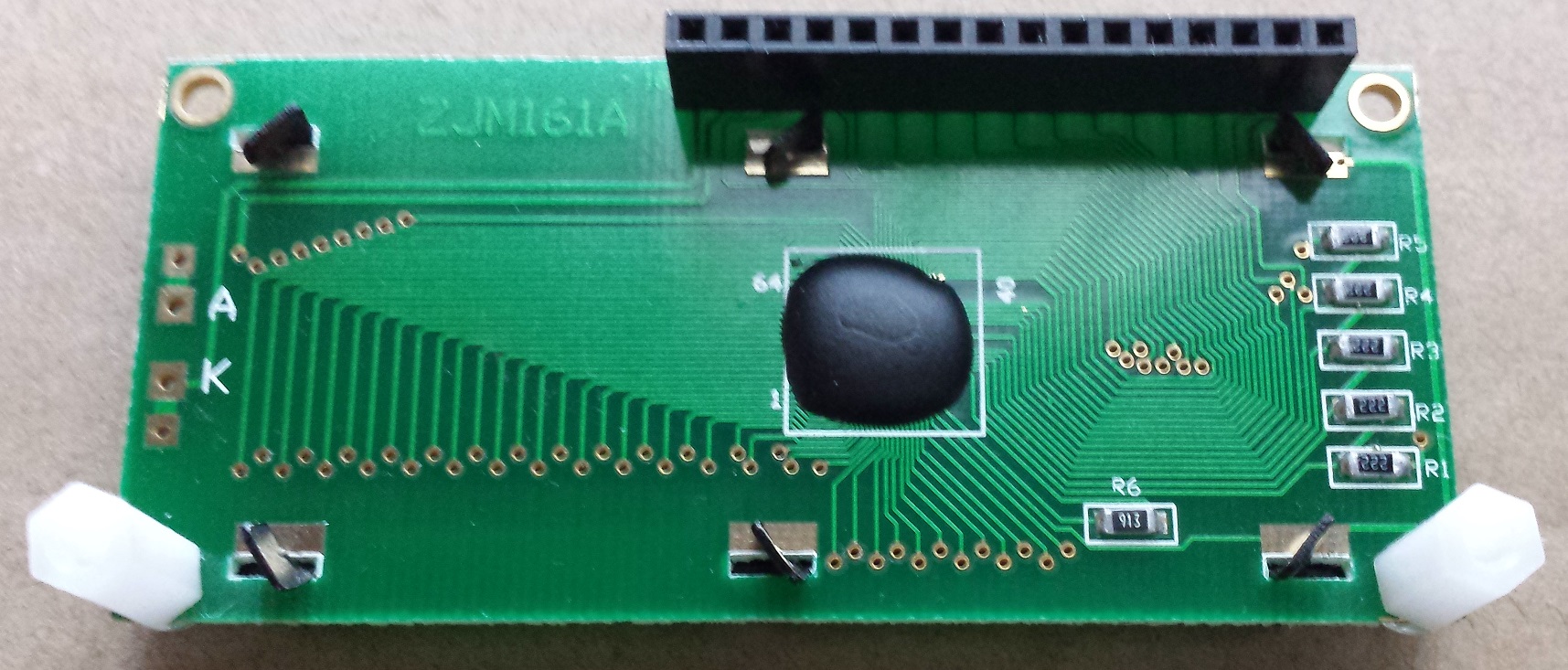

　１）ＬＣＤモジュールにピンソケットをはんだ付けします。
　　　ＬＣＤモジュールにナイロンのスペーサーをネジ止めします。

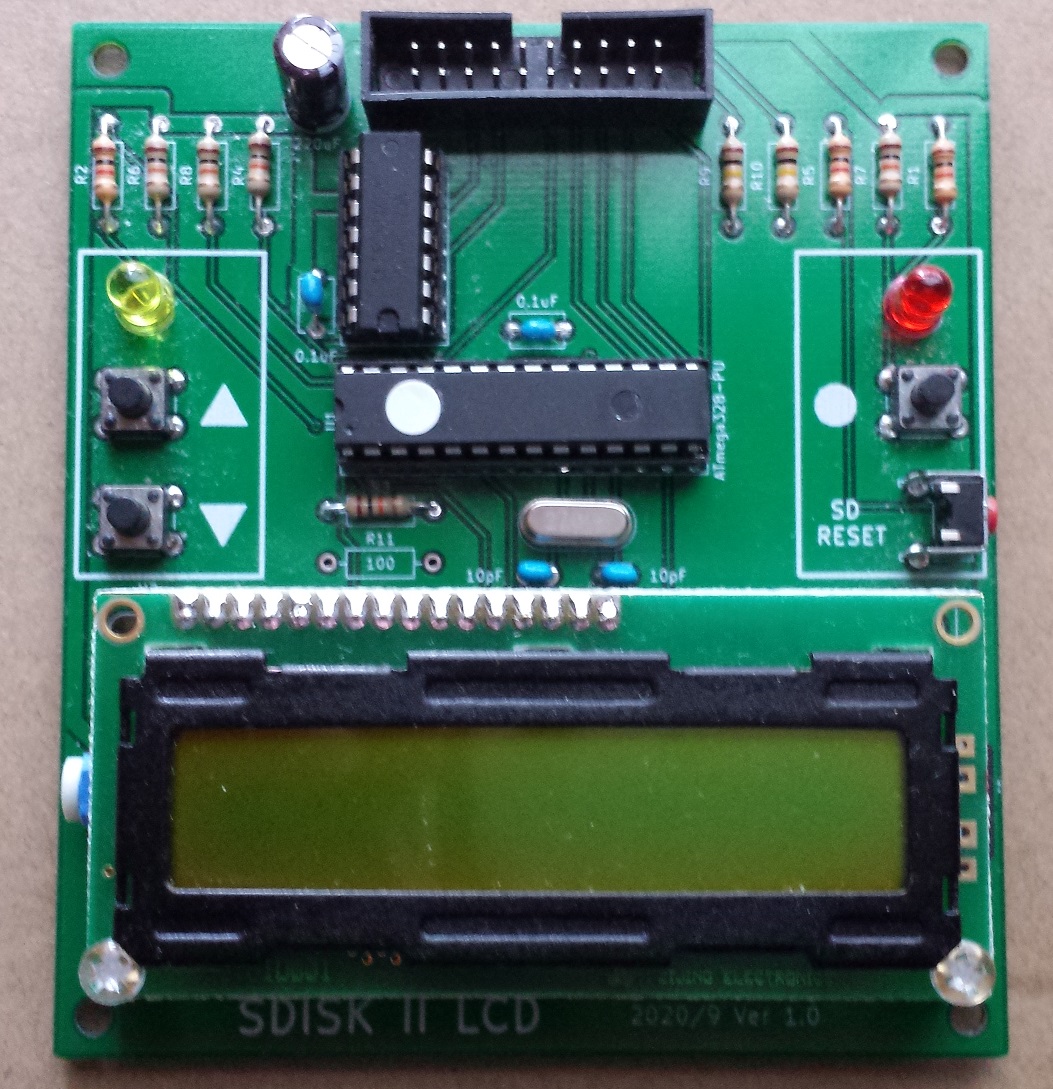

　２）SDISKII+LCD基板にＬＣＤモジュールを装着します。
　　　基板の裏からネジで固定します。
