2024/11/23 15:50

SDISKII改組み立て（その１）

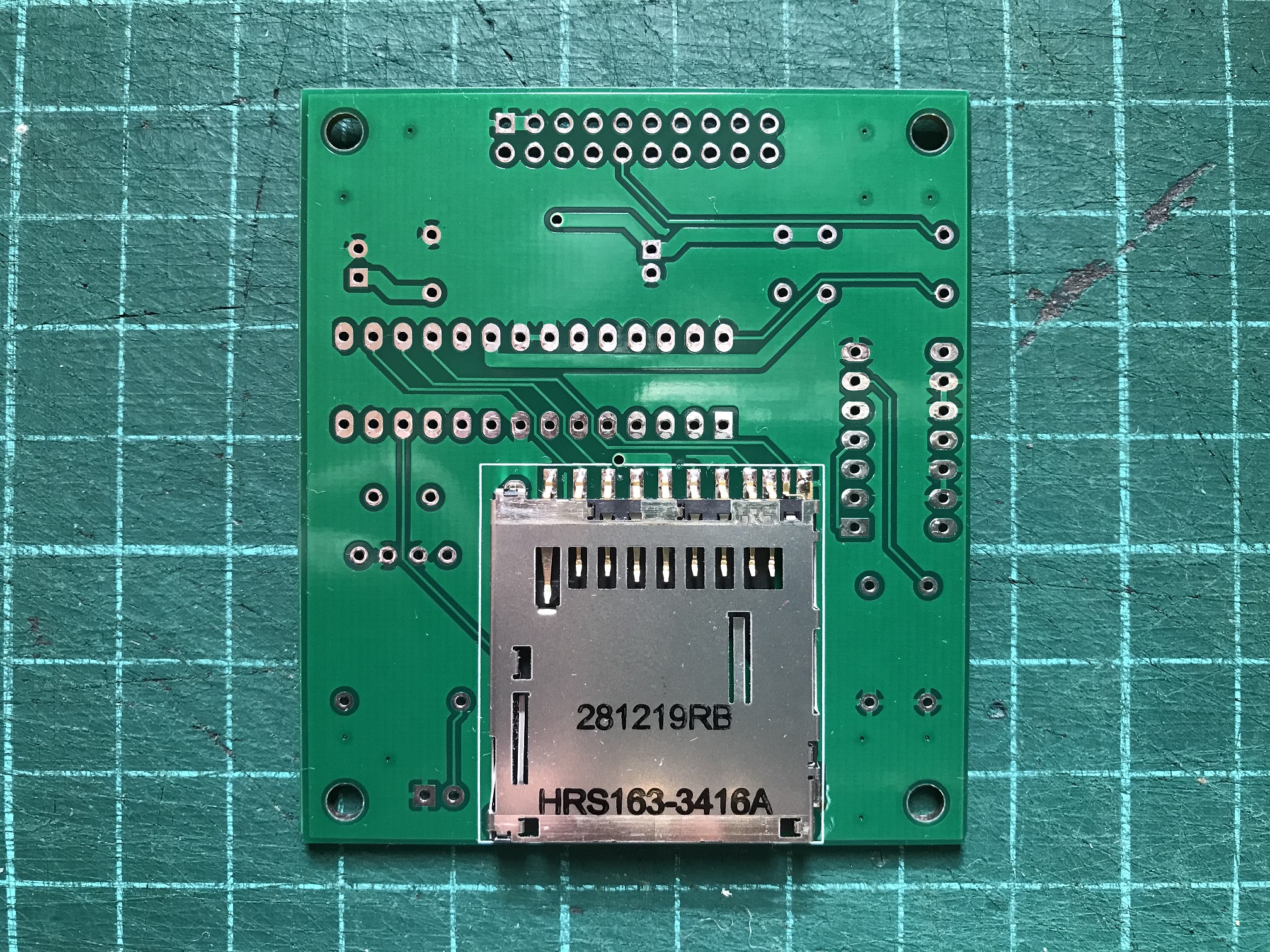

基板の裏側にＳＤカードソケットをはんだ付けします。

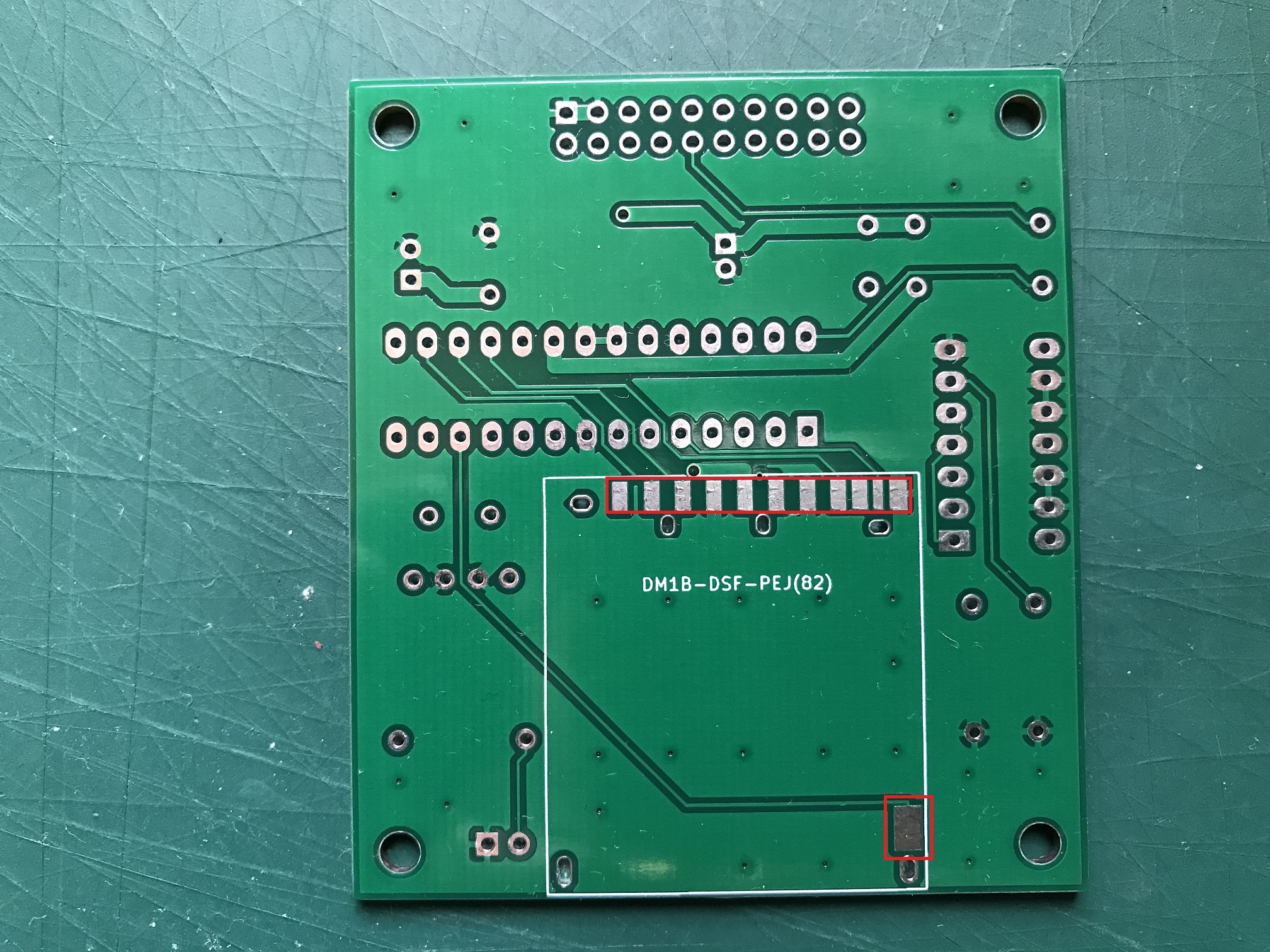

１．写真（裏面）の赤枠のランドにはんだ付けします。

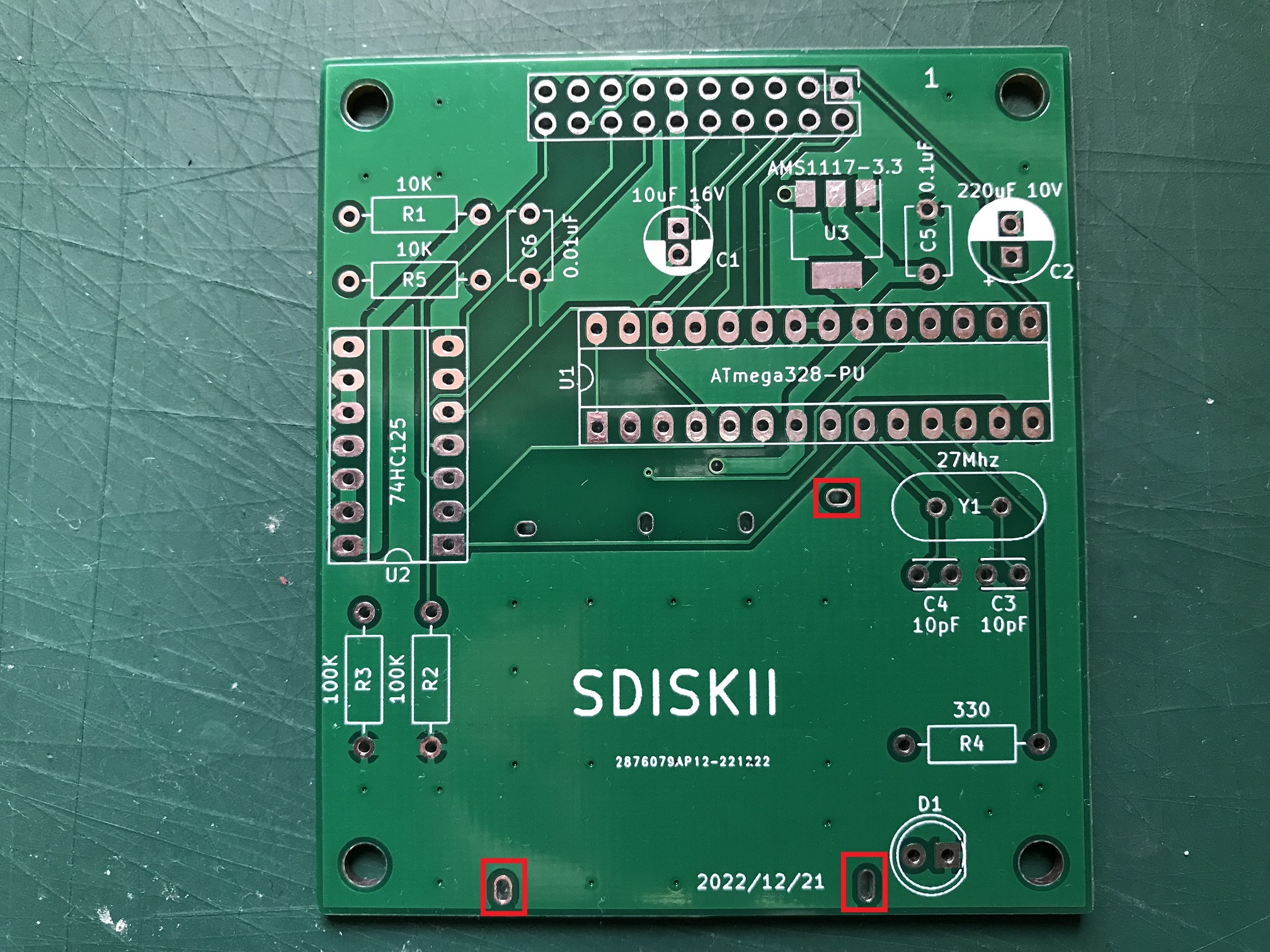

２．写真（表面）の赤枠のホールをはんだ付けします。

３．SDカードソケットのはんだ付けの補足

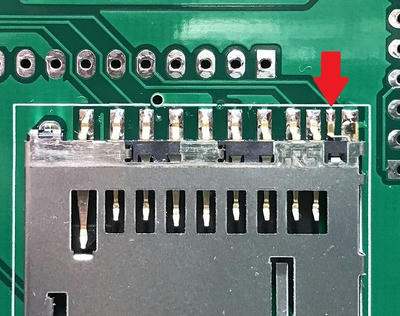

　下記写真の赤矢印のランドが一番細いランドです。
　一番細いランドに合わせて、SDカードソケットの位置を決めます。
　クリップで固定しながら、SDカードソケットの位置調整すると簡単です。
　（SDカードソケットの凸起と基板の孔により、SDカードソケットは
　　概ね正しい位置になります。）
