AppleIIのCG-ROM焼きその２

左に文字がずれている原因は、CG-ROMのデータバスと74166（A3)の接続方法が、オリジナル
と異なるのが原因と思われる。

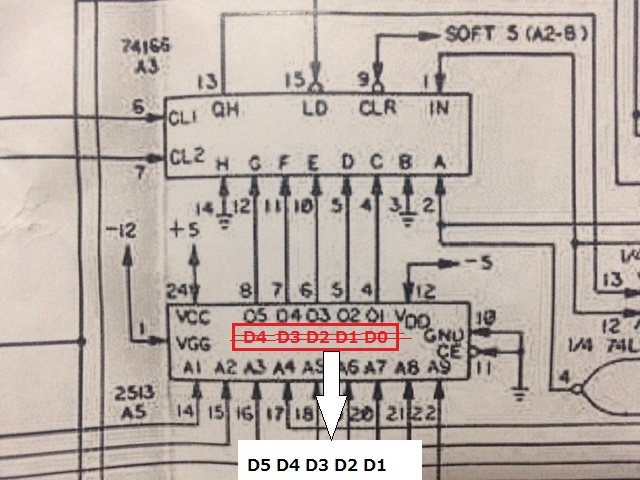

下の写真で示す赤文字が、故障したAppleII（クローン）のCG－ROMのデータバスと74166の
接続です。オリジナルとずれている。
黒文字が正しい、接続方法となりますが。。。。
