SDISKII+LCD組み立て その５

１．下の写真のように、ＩＣソケット、ヘッダーピンをはんだ付けします。

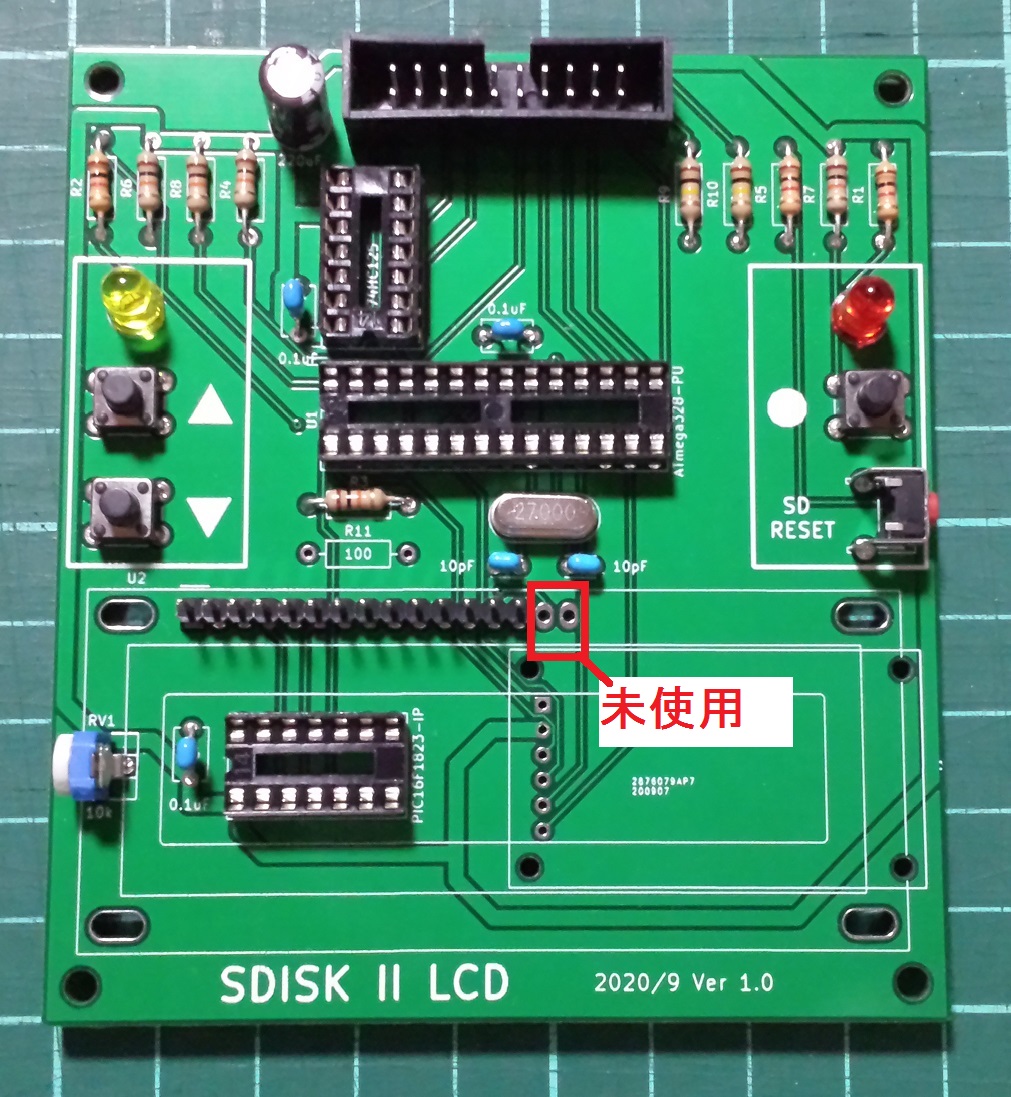

　　１）ＬＣＤ用のヘッダーピンが１４ピンの場合、右側２ピンは未使用です。

　
　　２）ＬＣＤ用のヘッダーピンが１６ピンの場合の写真です。
