Mciro SD カードモジュールを加工します。

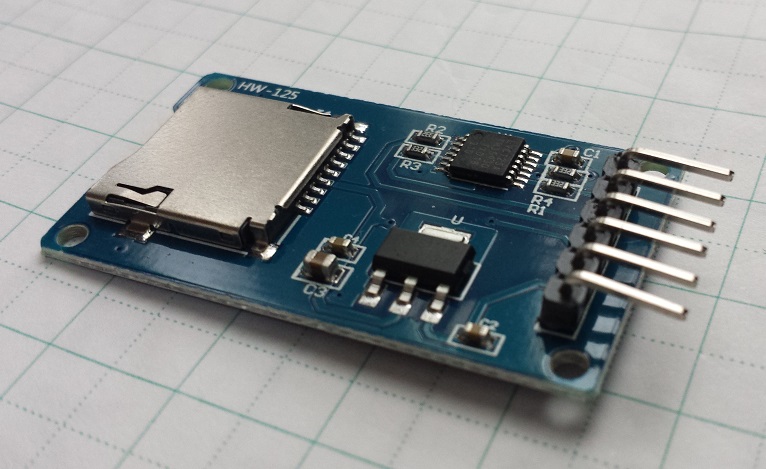

元々、Ｌ形６ピンヘッダーがはんだ付けされた状態で販売されています。

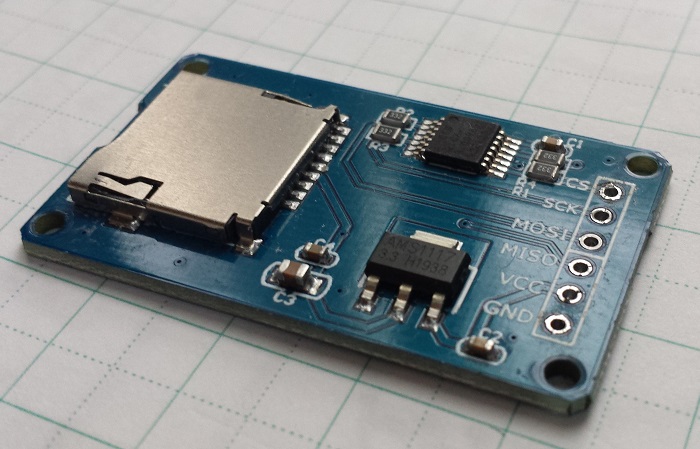

１．Mciro SD カードモジュールにはんだ付けされている、Ｌ形６ピンヘッダーを取り外します。

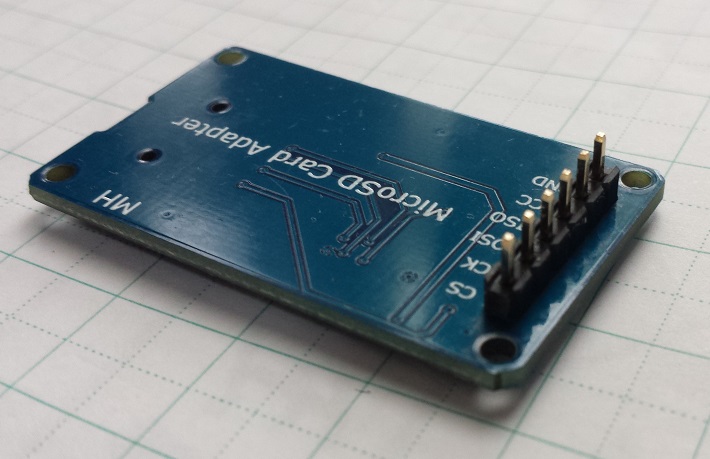

２．Mciro SD カードモジュールに６ピンヘッダーをはんだ付けします。
　（６ピンヘッダーの足が短い方をモジュール側へはんだ付けします）

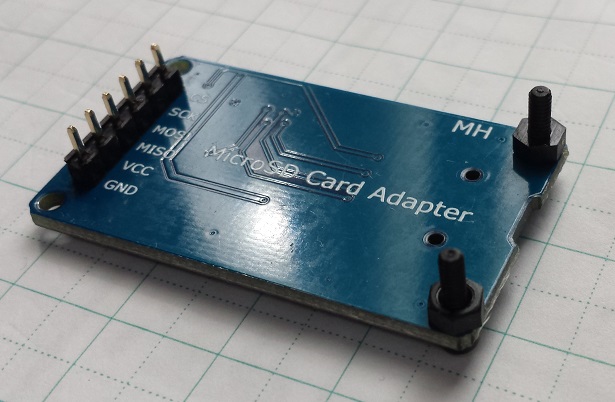

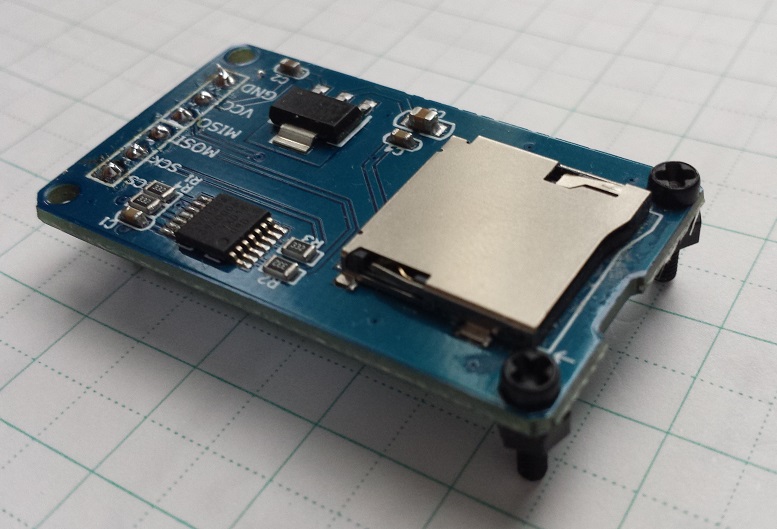

３．Mciro SD カードモジュールにナイロンネジをナットで取り付けます。

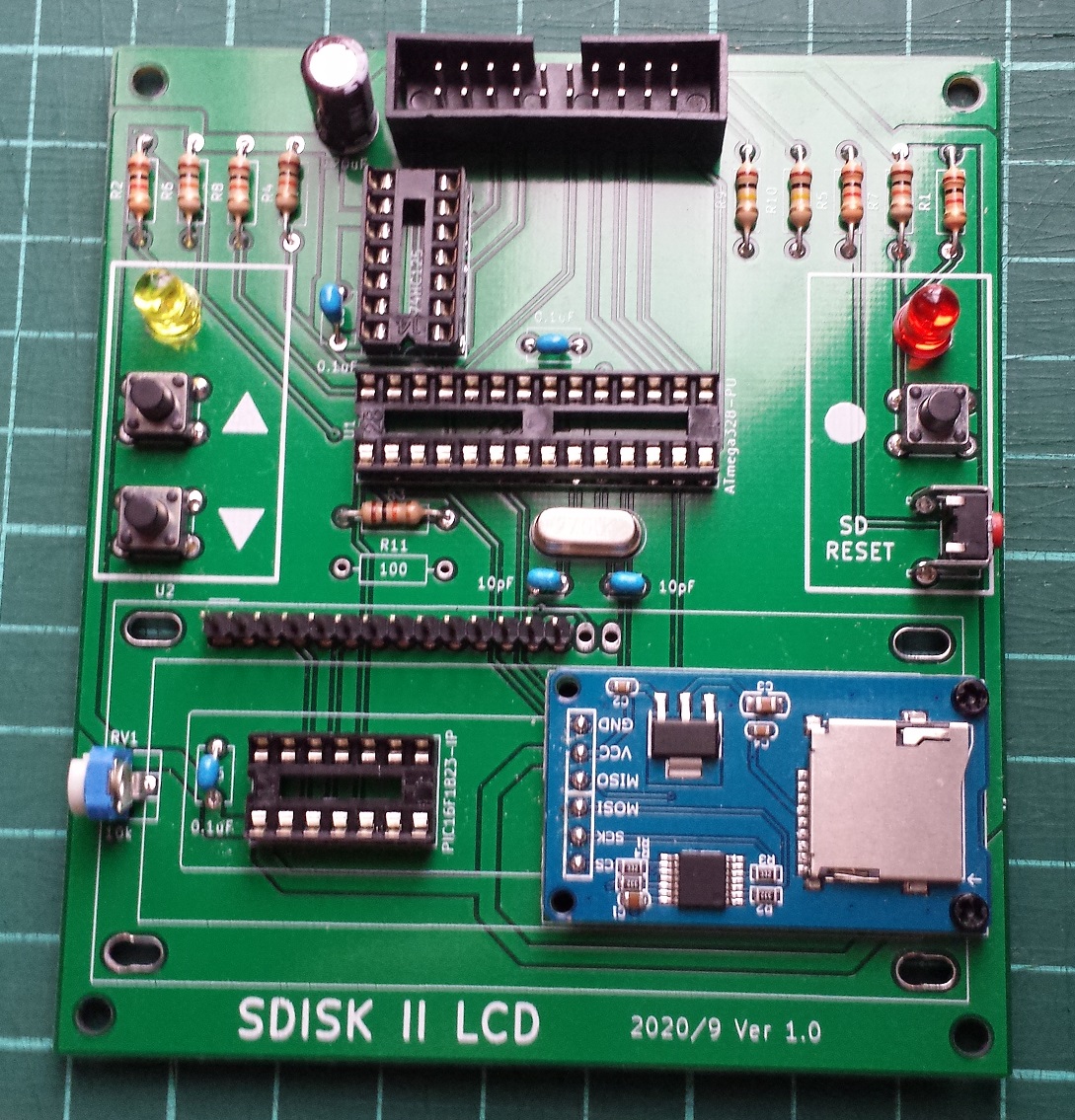

４．SDISKII+LCD基板に「Mciro SD カードモジュール」をはんだ付けし、
　　ナイロンナットで固定します。


Mciro SDカードモジュールの簡単な加工法について
