SDISKII組み立て その３

コンデンサーのはんだ付けをします。

１．下の写真のようにコンデンサーをはんだ付けします。
　　470μＦと47μＦは手持ちのコンデンサーを付けました。
　　耐圧が適正であれば、100μＦでもＯＫかと思います。
       オリジナルの電解コンデンサーは220μF10V,10μF16Vです。


２．コンデンサー完了。

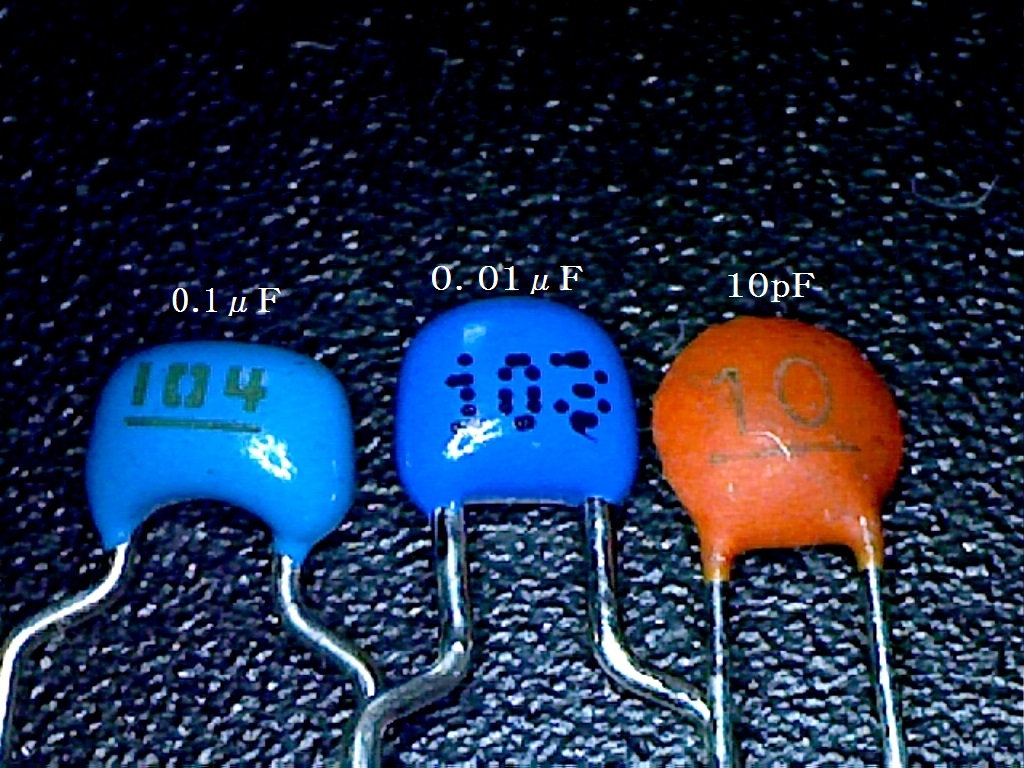

３．今回使った、セラミックコンデンサーの写真を追加します。
