SDISKII組み立て その５

ＩＣソケットのはんだ付けをします。

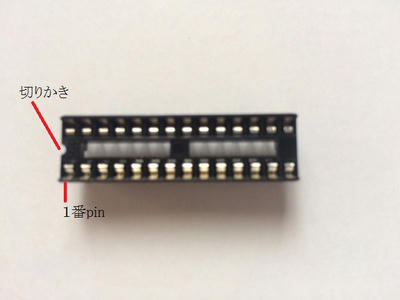

１．下の写真のように、ＩＣソケットを１番pinに合わせてはんだ付けします。
　

参考　ＩＣソケットの「切りかき」がある方が、１番pinの方向です。
　

２．ＩＣソケット完了
