フラットケーブルの加工

１．11芯のフラットケーブルに20pinメスケーブルヘッダーを付けます。

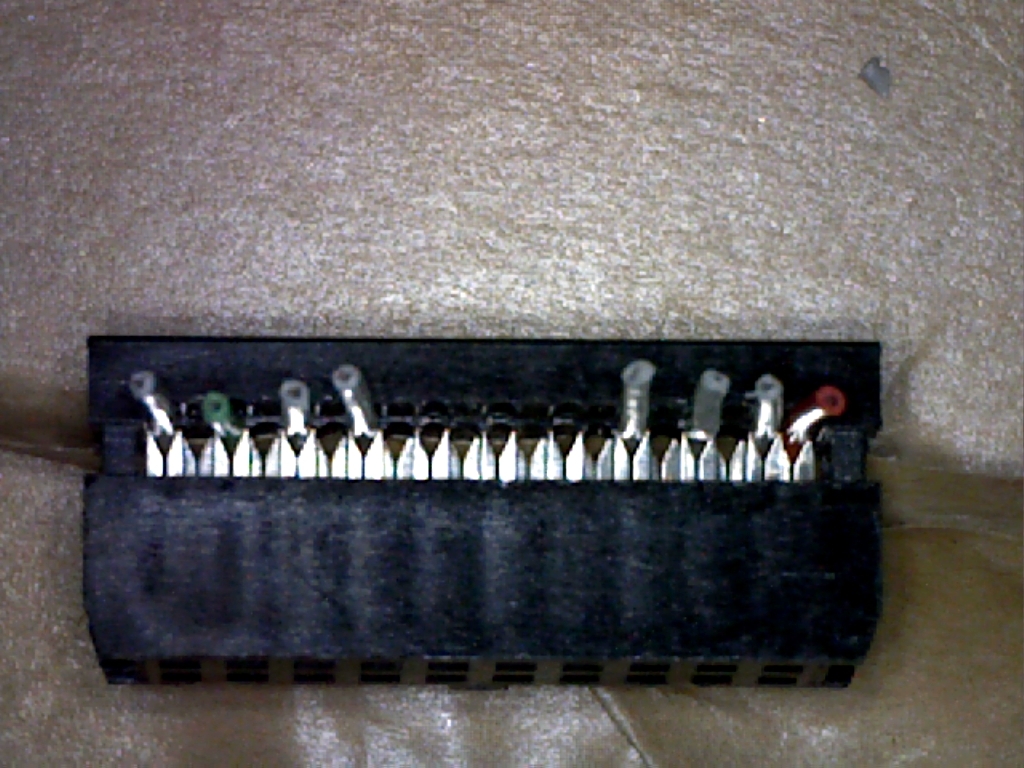

　　下の写真のように付ける必要があります。
　

 フラットケーブルの１本目（赤線）と２本目はくっけて、２本目と３本目は
１本分空けて、以降１本分空けて接続します。
（かしめる際にコツかいります）

２．写真を追加します。
　


３．かしめのコツを記載します。（2018/10/29追加）
　（１）コードを竹槍ふうにカットします。ヘッダーに差込やすく成ります。


　（２）端から２．３本を差込み、ヘッダーの隙間を調整します。


　（３）更に、端からコードを差込ます。


　（４）更に、コードを差込ます。

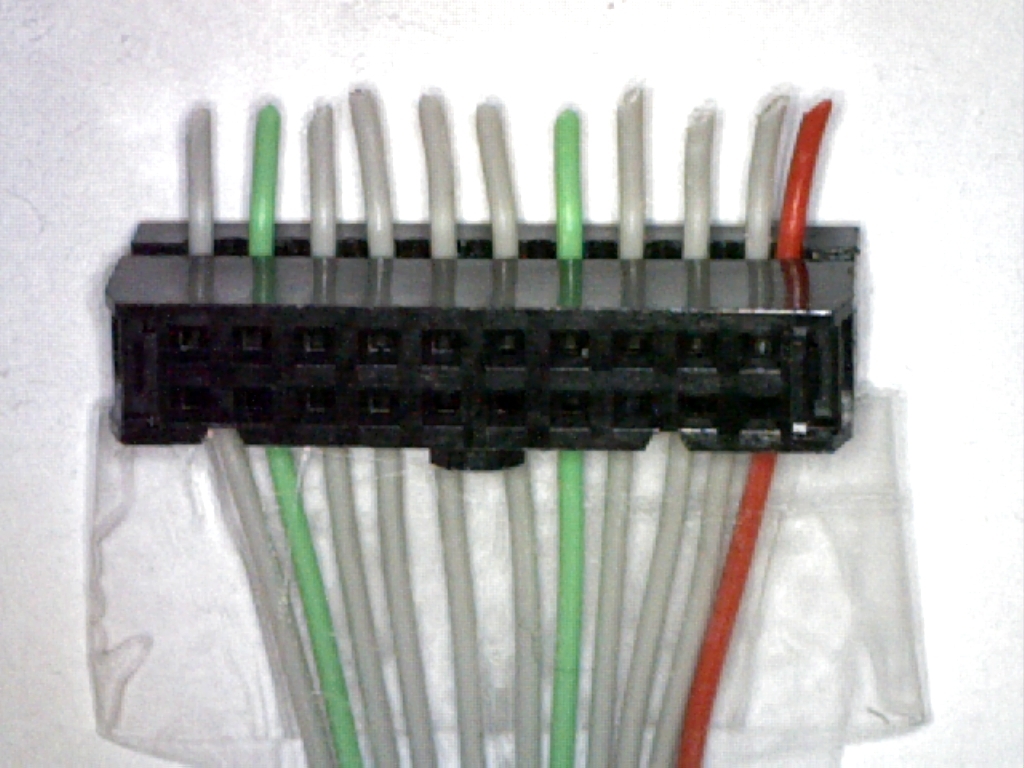

　（５）コードの差込具合を調整（ヘッダーと各コードのテンションを調整）
　　　　したら、セロハンテープで固定。


　（６）専用工具が無いので、万力でかしめています。


　（７）余分なコードを切って、完成。
