  • 2024/11/23 08:36
• 動かないAppleII plusの修理その２
  動かないAppleII plusのCPUがしんでいる。
  74LS138も死んでいる。（動作するApple IIに移植して判明）
  全体的にやばそう。
  D-RAMテストか～。壊れているかもしれないD-RAMを動作するApple IIに
  移植してテストするのは怖い。
  +12V、-5Vを使っている4116が壊れていると、正常な4116も引きずられて壊れそう。
  PR
  • AppleII修理
  • 2019/05/09 08:06
  • 0
• 動かないAppleII plusの修理その１

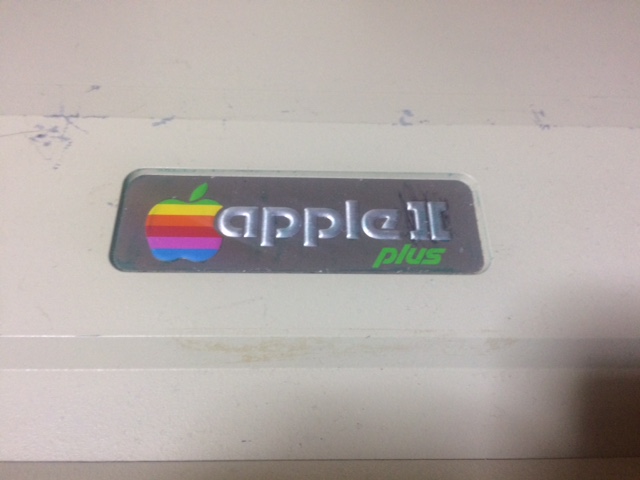

  AppleII plusを友人から貰い受けた。ラッキーです。
  電源を入れても無反応。＝＞電源チェック　＝＞電源は完全に死んでいる　＝＞
  電源を入れ替えスイッチＯＮ　＝＞　無反応　＝＞　クロック周りをオシロでチェック　＝＞
  クロックは生きている。　今日はここまで。


  • AppleII修理
  • 2019/04/16 01:44
  • 0
• AppleIIのCG-ROM焼き その４

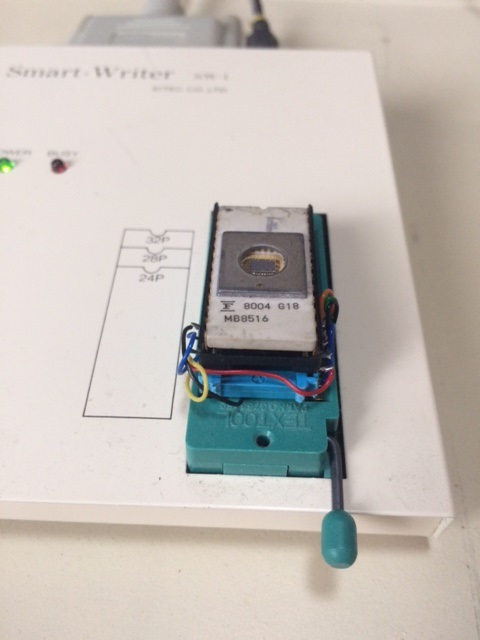

  CG-ROM補正用の下駄を作成して、データを補正することにしました。

  １．下駄で２７１６のデータバスを下記のように変換し、ＲＯＭライターにつなげる。
  　　　2716側          ROMライター側
  　　　     D7　    →　　D6
  　　　     D6　    →　　D5
  　　　     D5　    →　　D4
  　　　     D4　    →　　D3
  　　　     D3　    →　　D2
  　　　     D2　    →　　D1
  　　　     D1　    →　　D0
  　　　     D0　    →　　D7



  ２．ＲＯＭライターでデータを読み込む、データは補正された状態となる。
  ３．補正したデータを新たなＲＯＭに書き込み。AppleIIにセット。
  ４．AppleIIを起動して、キャラクターチェックを実行。
  　　初期AppleIIは英字の小文字なしでＯＫ


  修理完了です。
  • AppleII修理
  • 2018/08/30 16:56
  • 0
• AppleIIのCG-ROM焼き その３
  基板の回路を変えるのは、したくない。
  CG-ROMのデータを補正することにしました。

  補正方法はデータバスのビットシフト。
  D7　→　D6(不要)
  D6　→　D5(不要)
  D5　→　D4
  D4　→　D3
  D3　→　D2
  D2　→　D1
  D1　→　D0
  D0　→　D7 (不要)

  バイナリエディタでビットシフトをしたら、間違えそう。数（0x800)が多すぎるので、
  断念。。。
  Excelで、、断念。。。


  • AppleII修理
  • 2018/08/30 04:11
  • 1
• AppleIIのCG-ROM焼き その２
  左に文字がずれている原因は、CG-ROMのデータバスと74166（A3)の接続方法が、オリジナル
  と異なるのが原因と思われる。
  下の写真で示す赤文字が、故障したAppleII（クローン）のCG－ROMのデータバスと74166の
  接続です。オリジナルとずれている。
  黒文字が正しい、接続方法となりますが。。。。
